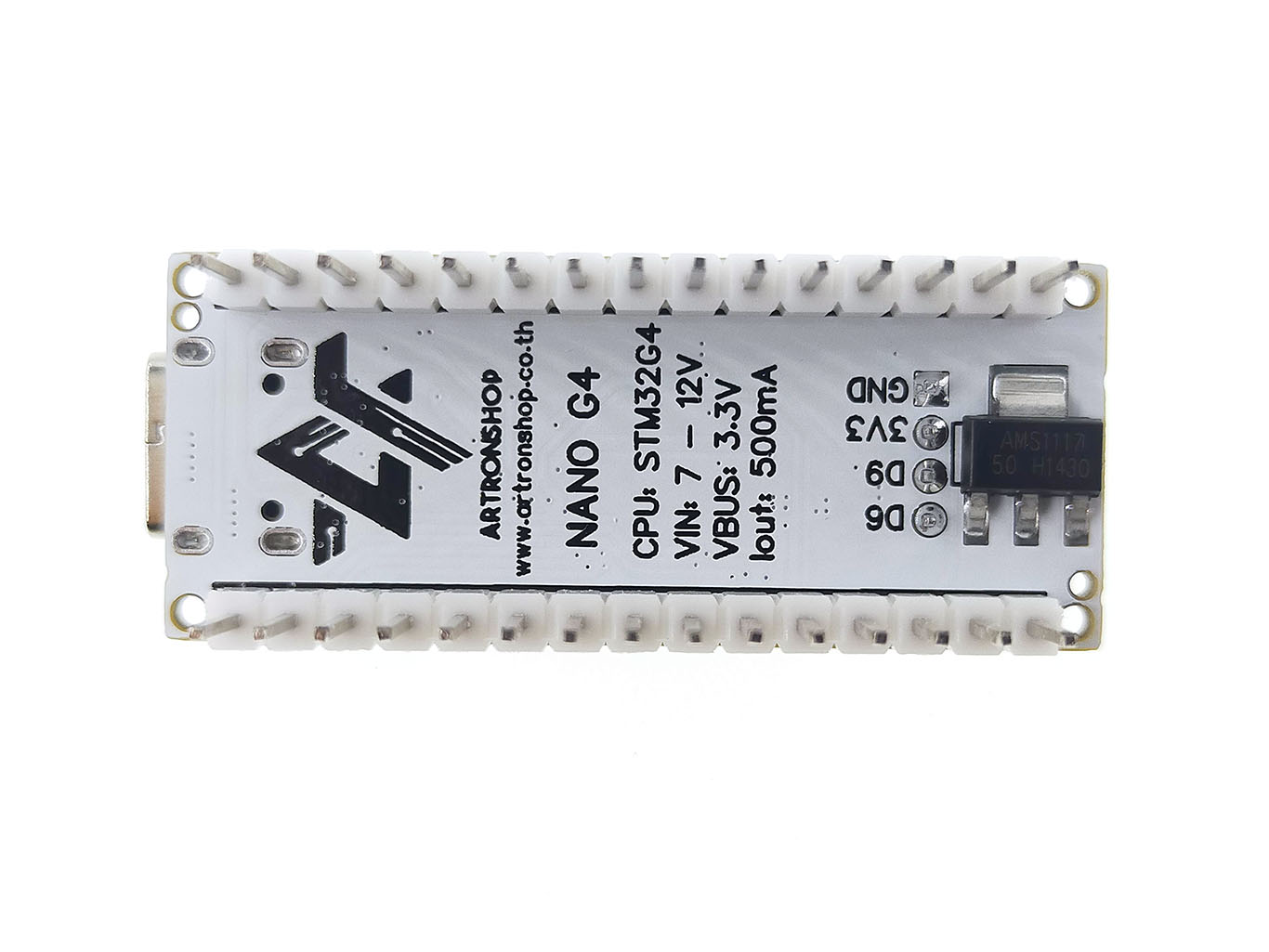

ArtronShop Nano G4 บอร์ดไมโครคอนโทรลเลอร์ STM32G4 Arm Cortex-M4 170 MHz รูปทรง Arduino Nano

ArtronShop Nano G4 บอร์ดไมโครคอนโทรลเลอร์ STM32G4 Arm Cortex-M4 170 MHz รูปทรง Arduino Nano มาพร้อมพื้นที่อัพโหลดโปรแกรม 128 kB, แรม (SRAM) 22 kB, ช่องอ่านค่าแอนะล็อก 8 ช่อง, เขียน/อ่านค่าดิจิทัล และ PWM ได้ทุกช่อง, I2C x3, SPI x3, USART/UART x4, CAN bus, USB-OTG มีความสามารถ 5V tolerant ต่อวงจรร่วมกับอุปกรณ์ที่ใช้ไฟ 5V ได้เลย รองรับการเขียนโปรแกรมด้วย Arduino IDE, STM32CubeIDE, Arm Keil

อ่านคู่มือการใช้งานได้ที่
https://www.artronshop.co.th/article/159/get-started-artronshop-nano-g4

ตัวบอร์ดมีวงจรแปลง USB to UART สำหรับอัพโหลดโปรแกรมลงชิป STM32 โดยใช้ Bootloader ที่ฝังมาในตัว พร้อมวงจรเข้าโหมดอัพโหลดโปรแกรมอัตโนมัติ ทำให้บอร์ดนี้สามารถอัพโหลดโปรแกรมได้โดยไม่ต้องใช้ตัวอัพโหลดโปรแกรมภายนอก (ไม่ต้องใช้ ST-Link)

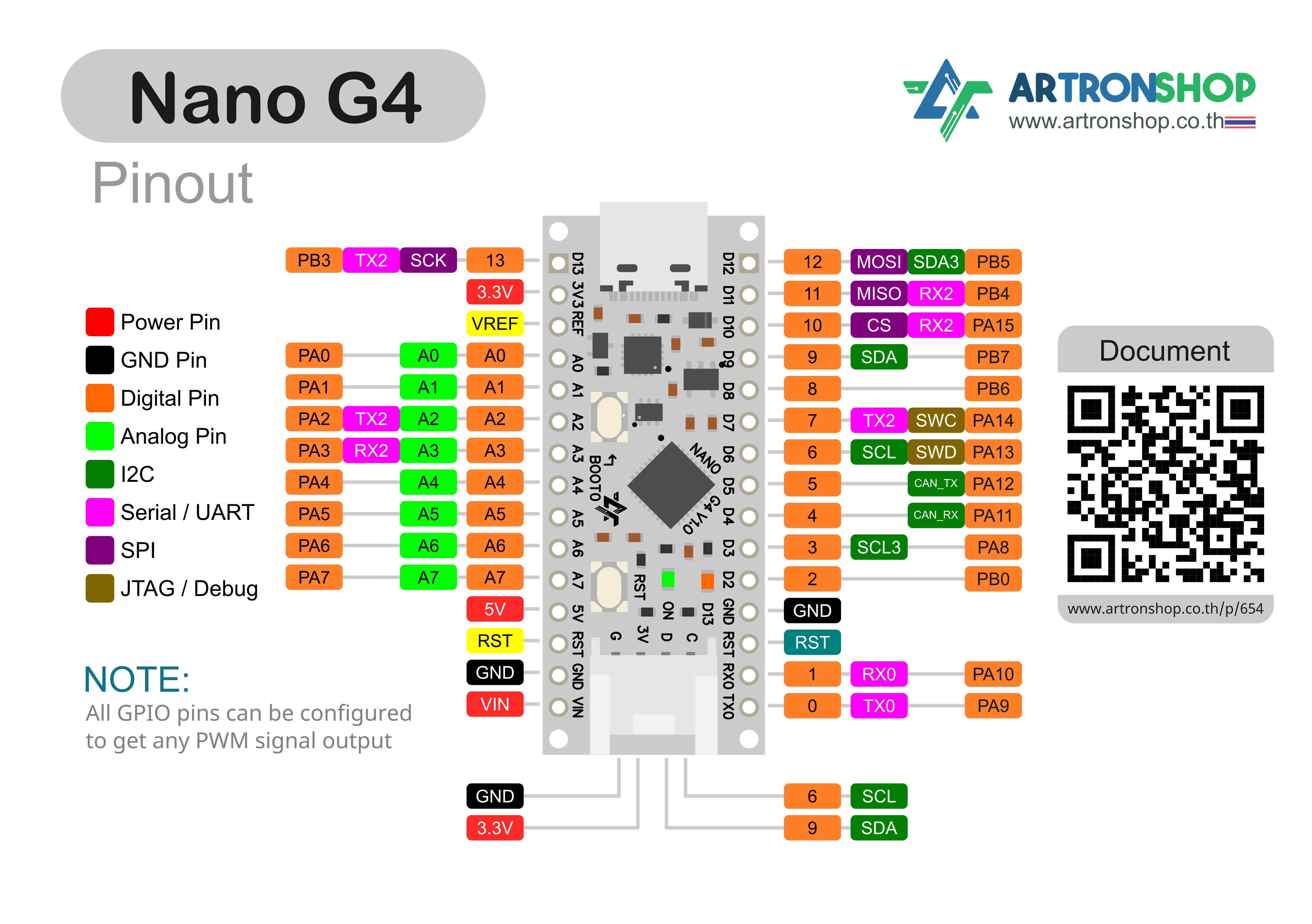

รูปที่ 1 ตำแหน่งขาต่อใช้งาน ArtronShop Nano G4

รูปที่ 2 วาดวงจร ArtronShop Nano G4 ด้วยโปรแกรม Fritzing

อาร์ทรอน ชอป ได้จัดเตรียม Arduino core สำหรับบอร์ดนี้ไว้ให้แล้ว เพียงนำลิ้งไปวางในโปรแกรม Arduino IDE กดติดตั้งบอร์ดเพิ่ม ก็สามารถอัพโหลดโปรแกรมลงบอร์ดได้เลย

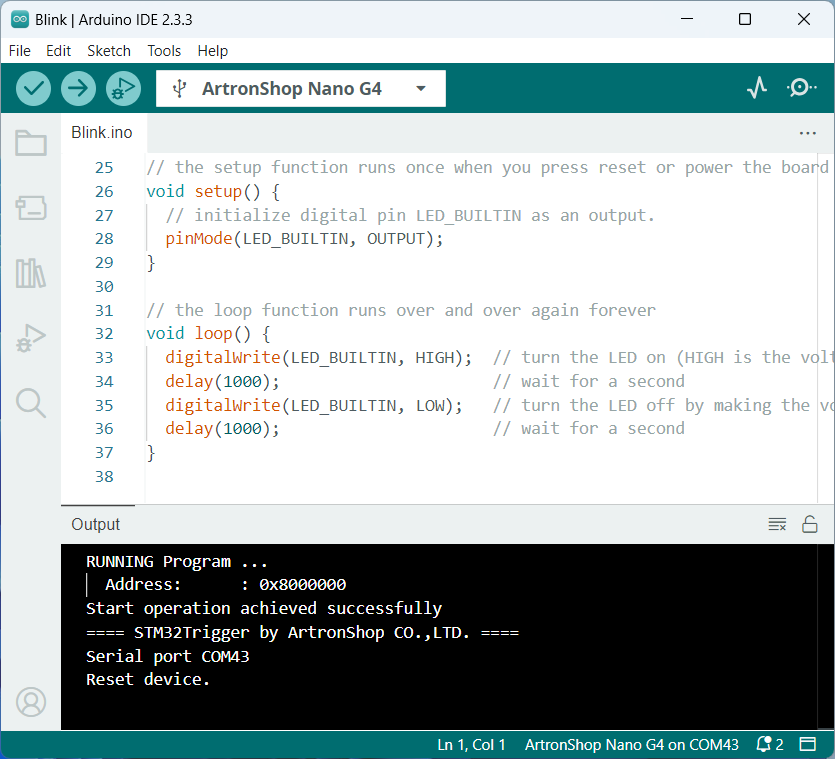

รูปที่ 3 การใช้งาน Arduino IDE พัฒนาโค้ดให้บอร์ด ArtronShop Nano G4

รองรับการต่ออุปกรณ์ภายนอกผ่านก้างปลาที่บัดกรีมาให้แล้วพร้อมใช้งาน เสียบลงบนโพรโทบอร์ดได้โดยเหลือพื้นที่ว่าง 2 ช่อง และ 3 ช่อง

รูปที่ 4 ArtronShop Nano G4 เมื่อเสียบลงบนโพรโทบอร์ด

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดไมโครคอนโทรลเลอร์ STM32

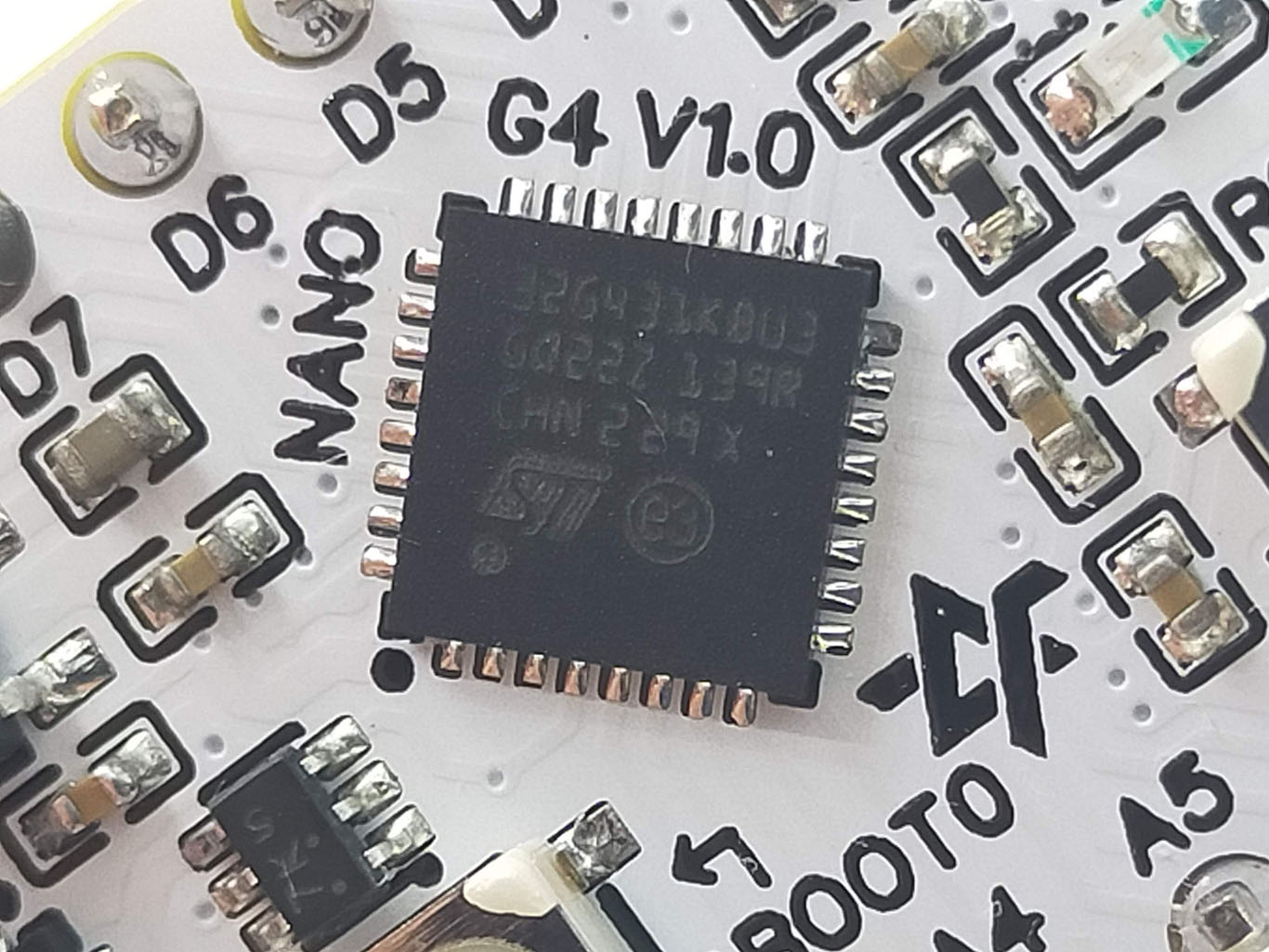

• ใช้ชิป STM32G431KBU3 ซีพียู Arm Cortex-M4 32-bit สัญญาณนาฬิกา 170MHz
• พื้นที่อัพโหลดโปรแกรม 128 kB, แรม (SRAM) 22 kB
• มีขาดิจิทัลอินพุต/เอาต์พุต/PWM ทั้งหมด 14 ขา
• มีขาแอนะล็อกอินพุตทั้งหมด 8 ขา
• รองรับอินเตอร์รัพพ์ภายนอกทุกขา
• รองรับการเชื่อมต่ออุปกรณ์ภายนอกผ่าน I2C x2, SPI x2, USART/UART x2, CAN bus, x1 SAI
• มาพร้อมความสามารถ 5V tolerant ต่อขาดิจิทัล/แอนะล็อกเข้ากับอุปกรณ์ 5V ได้โดยไม่ต้องต่อ Logic Level Converter คั่น
• มีวงจรนับเวลา (RTC) ในตัว
• มีวงจรอัพโหลดโปรแกรมผ่าน UART ในตัว เสียบ USB เข้ากับคอมฯ แล้วอัพโหลดโปรแกรมได้เลย

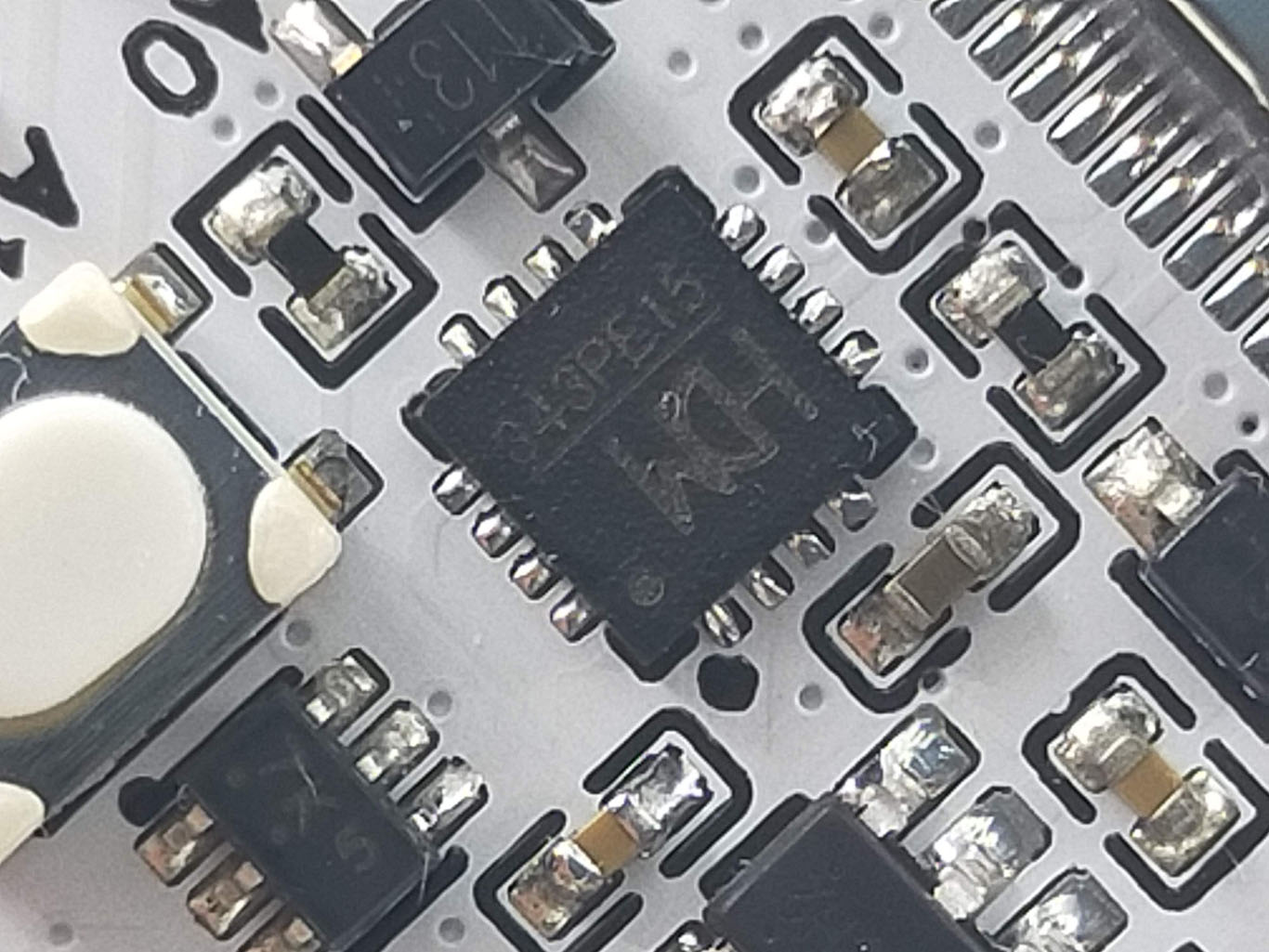

• ใช้ชิปแปลง USB to UART เบอร์ CH343P ใช้งานได้กับทุกระบบปฏิบัติการ (OS) ไม่ต้องลงไดร์เวอร์เพิ่ม
• อาร์ทรอน ชอป ออกแบบเทคนิคการอัพโหลดโปรแกรมแบบใหม่ด้วยตัวเอง จำเป็นต้องใช้งานคู่กับซอฟแวร์ที่ อาร์ทรอน ชอป ทำมาเฉพาะเทคนิคนี้
• ใช้ไฟเลี้ยงหลัก 3.3V รองรับการจ่ายไฟเข้าผ่าน USB 5V และจ่ายไฟเข้าช่อง VIN 7-12V
• รองรับการดีบัคโปรแกรมด้วย ST-Link
• มีสวิตช์บังคับเข้าโหมดอัพโหลดโปรแกรม
• มีสวิตช์รีเซ็ต
• มีแอลอีดีแสดงสถานะได้รับไฟเลี้ยง
• มีแอลอีดีโปรแกรมติด-ดับได้อิสระ จำนวน 1 ดวง
• มี DMA controller
• มี Watchdog timer (WDT) วงจรป้องกันโปรแกรมหยุดทำงาน (ค้าง) แบบไม่ตั้งใจ
• มีช่องต่ออุปกรณ์ I2C ผ่าน Grove รองรับการต่อ โมดูล Grove ซีรีย์ AS, M5Stack, Seeed Studio
• ใช้ LDO ลดแรงดัน 5V จาก USB เป็น 3.3V เลี้ยงไมโครคอนโทรลเลอร์ กระแสสูงสุด 500mA
• ใช้ LDO ลดแรงดันไฟเลี้ยงช่อง VIN 7-12V เป็น 5V กระแสสูงสุด 700mA
• ขนาด 18 x 45 มิลิเมตร

สินค้าประกอบด้วย

1. บอร์ด ArtronShop Nano G4 จำนวน 1 ตัว
2. ใบปลิว Pinout ขนาด A6 พิมพ์ 4 สี จำนวน 1 แผ่น
3. กล่องเก็บพลาสติก จำนวน 1 กล่อง

ข้อมูลเพิ่มเติม

• คู่มือการใช้งาน (ออนไลน์) : https://www.artronshop.co.th/article/159/get-started-artronshop-nano-g4
• Fritzing library : https://dl.artronshop.co.th/ArtronShop-Nano-G4/ArtronShop%20Nano%20G4.fzpz
• Drawing (SVG) : https://dl.artronshop.co.th/ArtronShop-Nano-G4/drawing.svg
• Pinout (PNG) : https://dl.artronshop.co.th/ArtronShop-Nano-G4/Pinout.png
• ดาวน์โหลดโปรแกรม Arduino IDE : https://www.arduino.cc/en/software/
• STM32G431KB Datasheet : https://dl.artronshop.co.th/ArtronShop-Nano-G4/stm32g431kb.pdf
• STM32G431KB Reference Manuals : https://dl.artronshop.co.th/ArtronShop-Nano-G4/rm0440-stm32g4-series-advanced-armbased-32bit-mcus-stmicroelectronics.pdf
