M3056 เซ็นเซอร์ตรวจจับกระแส แบบปกติปิด (NC)

M3056 เซ็นเซอร์ตรวจจับกระแส แบบปกติปิด ใช้วัดกระแสที่ไหลผ่านเครื่องใช้ไฟฟ้าที่ใช้ไฟ AC เช่น มอเตอร์ หลอดไฟ ฮีตเตอร์ และอุปกรณ์ไฟฟ้าทุกชนิด ใช้ตรวจจับสถานะการทำงานของเครื่องใช้ไฟฟ้าว่าเปิดหรือปิดอยู่ ใช้ร่วมกับการควบคุมสั่งงานในระบบ IoT ได้ โดยใช้เป็นตัวป้อนกลับสถานะการสั่งงาน เช่น สั่งเปิดพัดลม แต่หากไม่มีกระแสไฟฟ้าไหล แสดงว่าเปิดพัดลมไม่สำเร็จ โดยอาจจะเพราะไฟดับ หรือพัดลมเสีย เป็นต้น ตัวเซ็นเซอร์วัดกระแสได้สูงสุด 30A ปรับเกณฑ์การต่อวงจร (สวิตช์ต่อ) ได้ 0.2A ถึง 30A ทำงานแบบ isolation แบบหม้อแปลงวัดกระแส แยกระหว่างกระแสที่ตรวจจับกับวงจรตรวจจับ ทำให้ใช้งานได้อย่างปลอดภัย

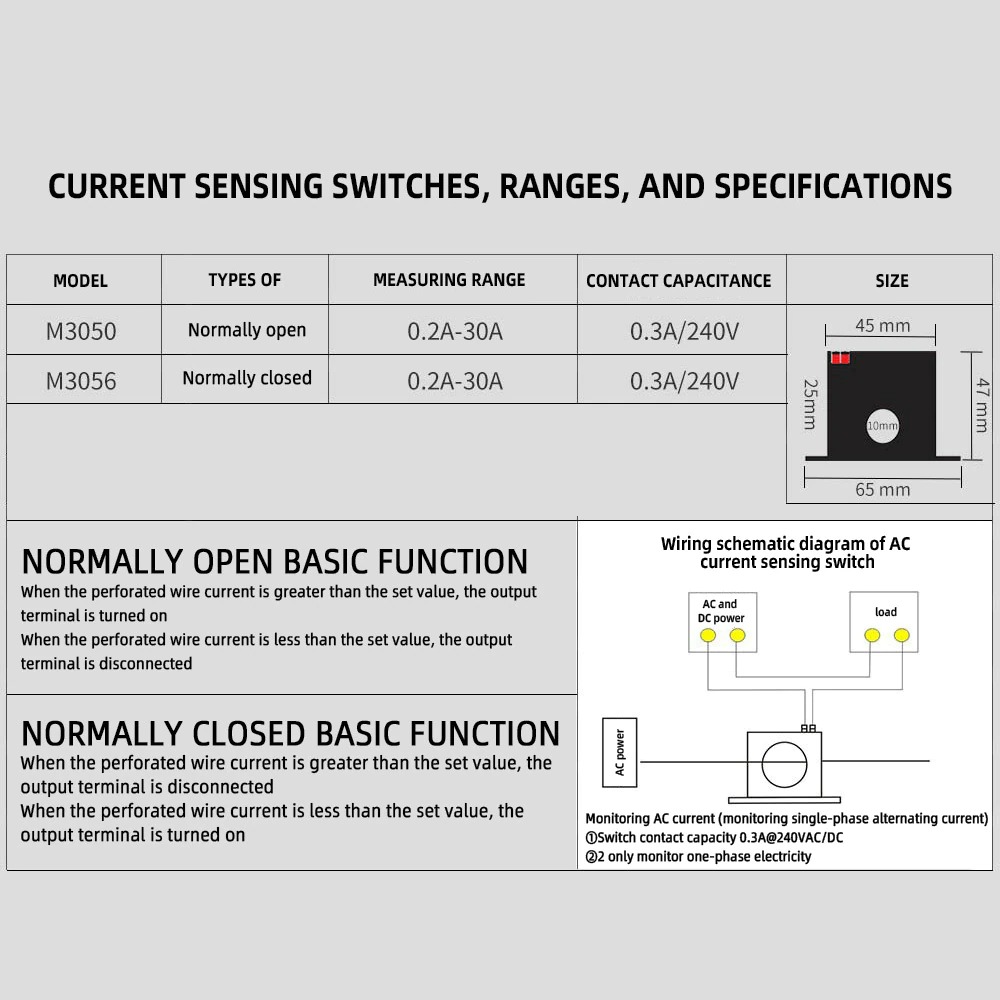

รายละเอียดเชิงเทคนิค

• ใช้วัดการไหลของกระแสไฟฟ้า 0 - 30A ชนิดไฟฟ้ากระแสสลับ (AC)
• เอาต์พุตแบบคอนเทคปกติปิด คือ เมื่อไม่มีกระแสไหล จะต่อวงจร เมื่อมีกระแสไหลถึงเกณฑ์ที่ปรับ ถึงจะตัดวงจร
• ปุ่มปรับเกณฑ์สามารถปรับได้ละเอียดถึง 25 รอบ

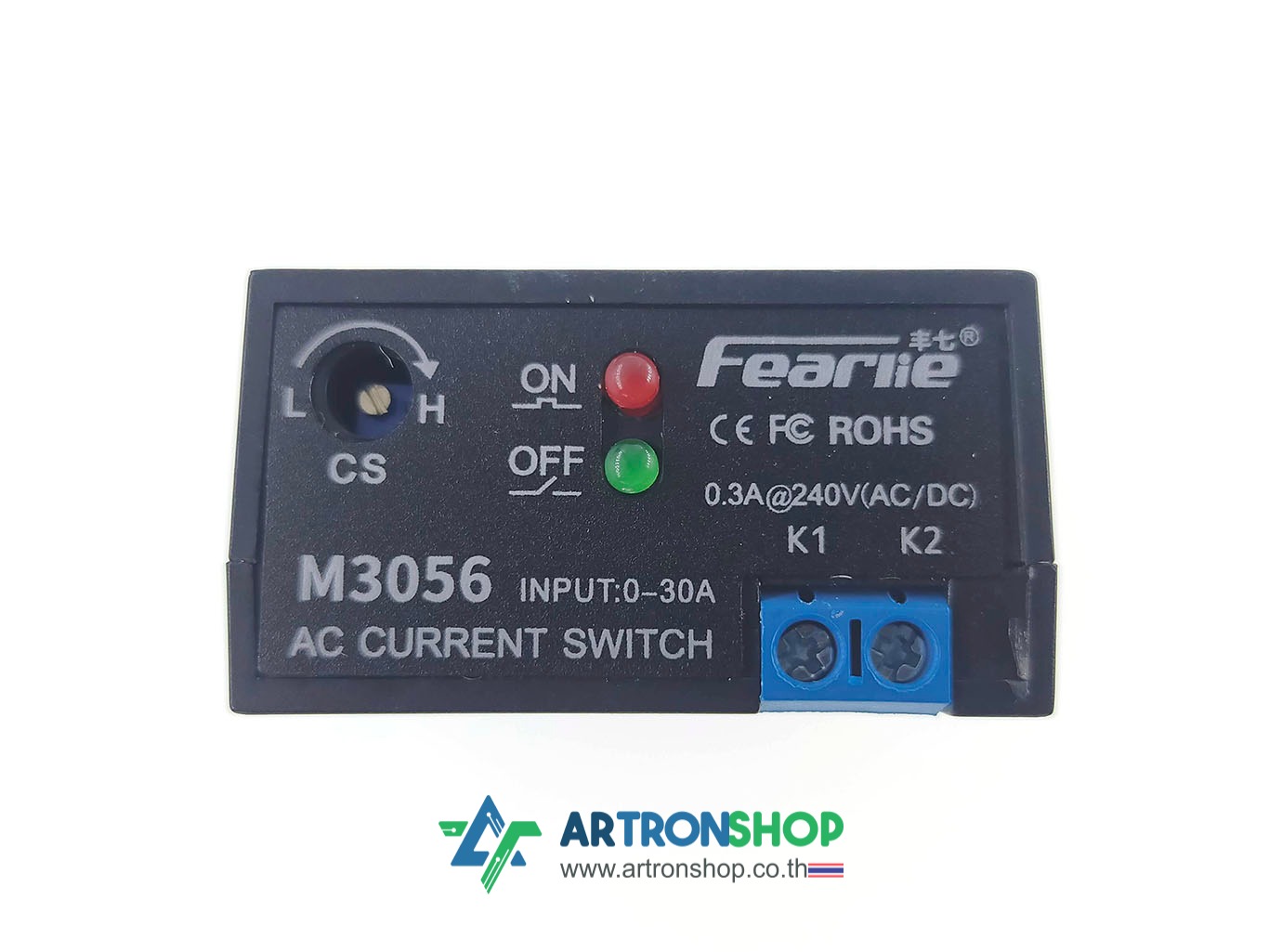

• มีไฟแสดงสถานะกระแสไหลถึงเกณฑ์ (ไฟ ON) และไฟแสดงสถานะกระแสไหลไม่ถึงเกณฑ์ (ไฟ OFF)
• เอาต์พุตคอนเทครองรับทั้งไฟกระแสตรงและกระแสสลับ กระแสไม่เกิน 300 mA ที่ 250V
• เอาต์พุตคอนเทคอิเล็กทรอนิกส์ ไม่เกิดประกายไฟ ทำงานรวดเร็ว สวิตช์ได้ไม่จำกัดจำนวนครั้ง

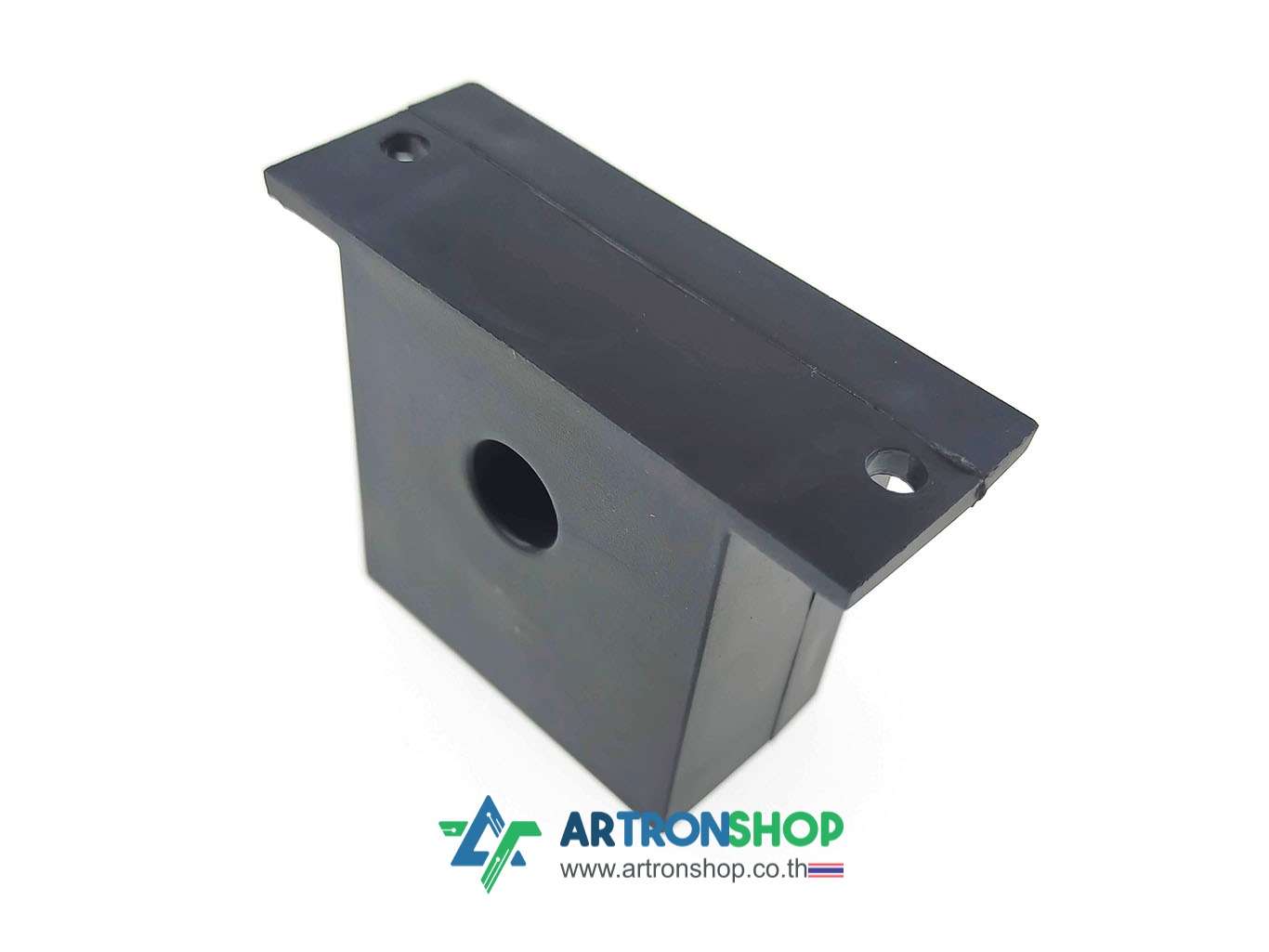

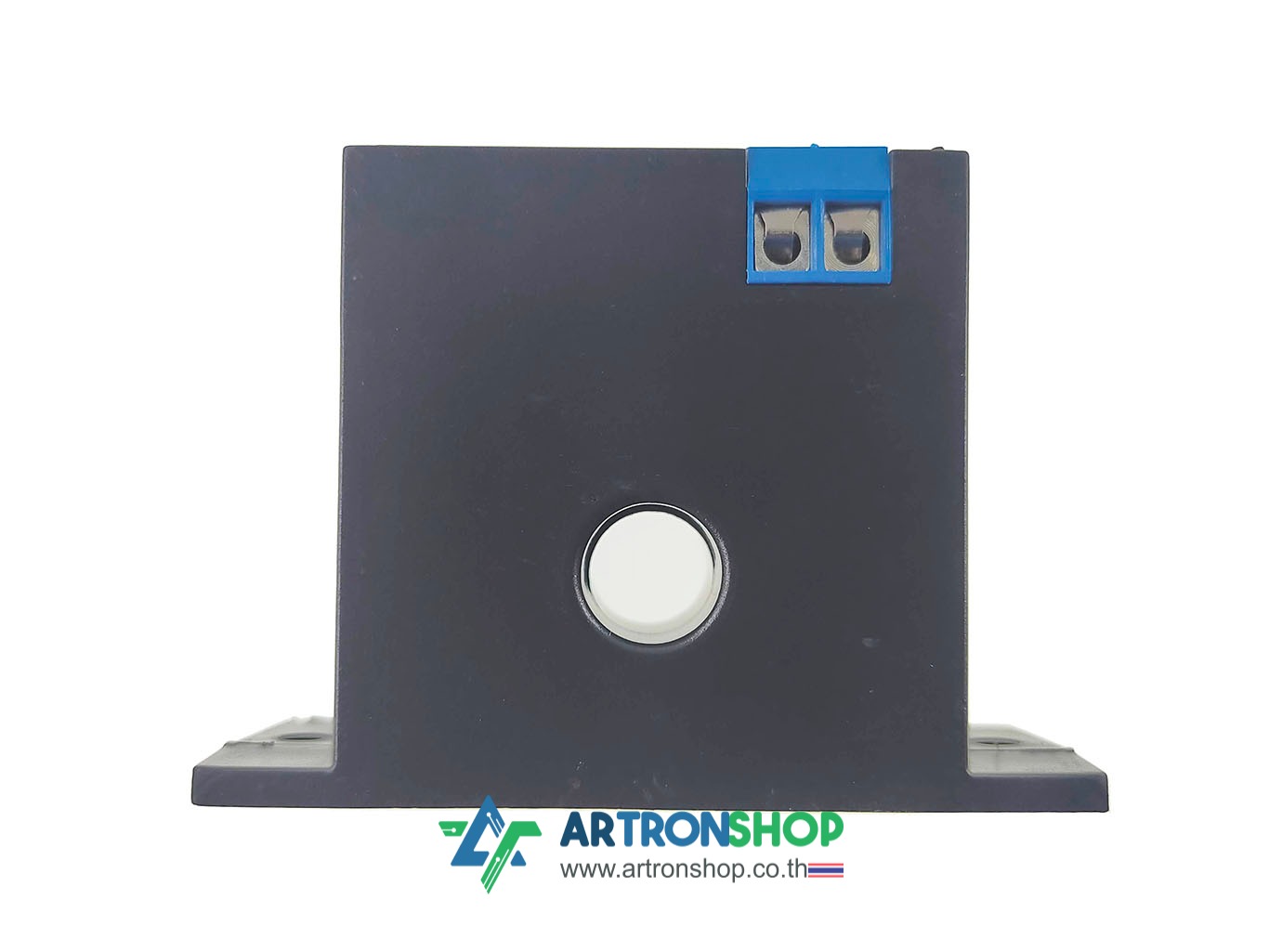

• รูร้อยสายไฟสำหรับวัดกระแสเส้นผ่านศูนย์กลาง 1 เซ็นติเมตร
• ทำงานได้ที่อุณหภูมิ -20 - 55℃

สินค้าประกอบด้วย

1. M3056 เซ็นเซอร์ตรวจจับกระแส แบบปกติเปิด จำนวน 1 ชุด
2. ไขควงเล็กปากแบน สำหรับไขเทอมินัล จำนวน 1 ด้าม

ตัวอย่างการใช้งาน

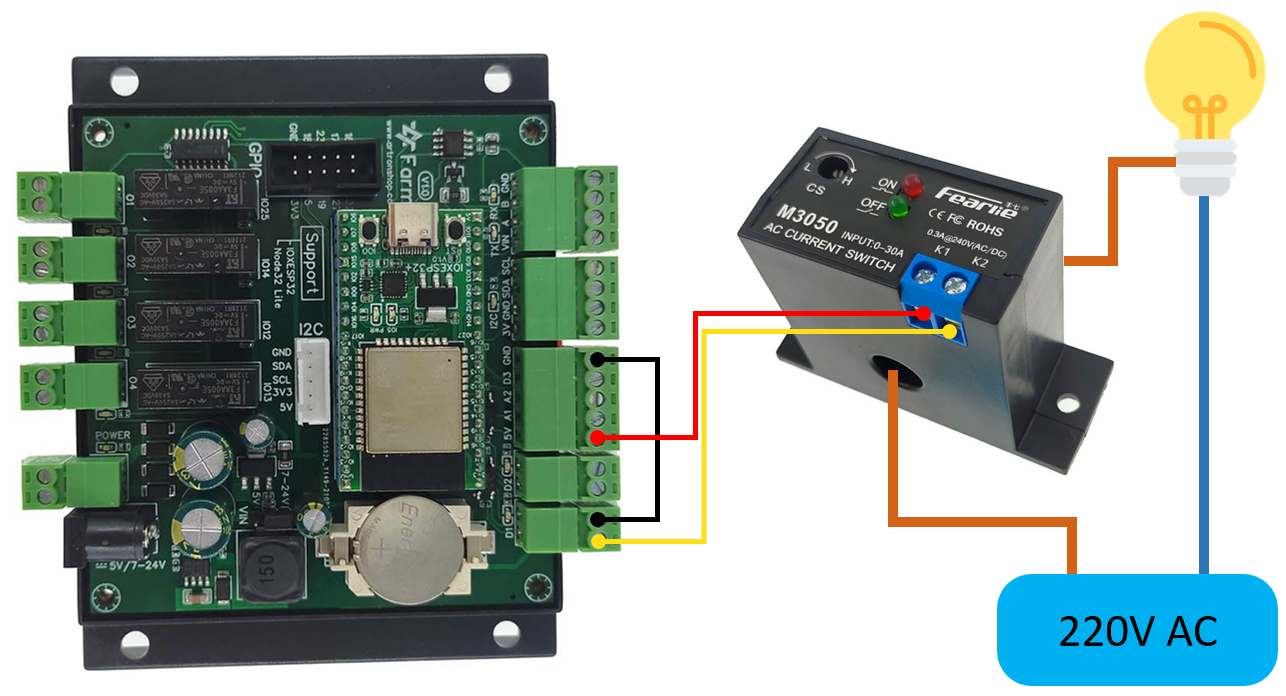

ตัวอย่างการต่อเข้ากับบอร์ด Farm1

ตัวอย่างการต่อเข้ากับบอร์ด ESP32 (IOXESP32)

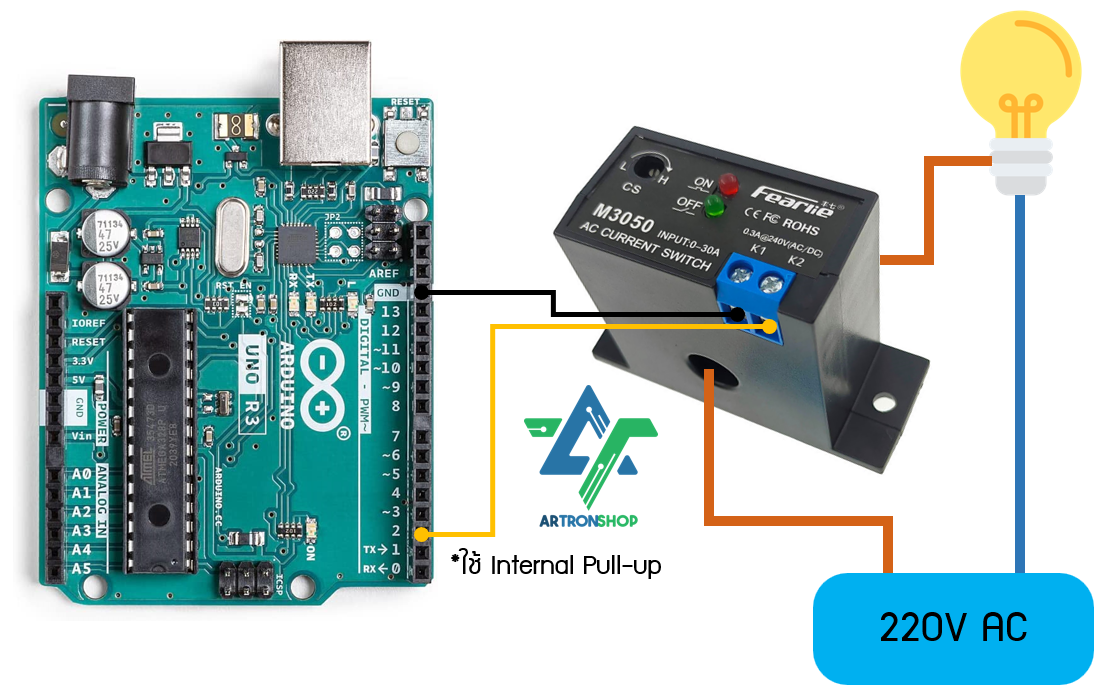

ตัวอย่างการต่อเข้ากับบอร์ด Arduino
