IOXESP32 Display Kit ชุดจอ 3.5 นิ้ว ทัช Capacitive สำหรับ IOXESP32

IOXESP32 Display Kit ชุดจอ 3.5 นิ้ว ทัช Capacitive สำหรับ IOXESP32 ใช้งานร่วมกับบอร์ด ESP32 เพิ่มหน้าจอแบบสัมผัสให้โปรเจค ESP32 เช่น เครื่องสแกนจ่ายเงิน QR Code, เครื่องให้คะแนนการให้บริการ, เครื่องกดบัตรคิว, ตู้กดน้ำ เป็นต้น หน้าจอใช้ชิป ILI9488 เชื่อมต่อกับ ESP32 ผ่าน SPI (18-bit color data) ความเร็วสูงสุด 40MHz มาพร้อมทัชสกรีนชิป FT6236 รองรับการสัมผัส 1 จุด เชื่อมต่อกับ ESP32 ผ่าน I2C ใช้งานร่วมกับไลบรารี่ TFT_eSPI ได้ มีตัวอย่างการใช้งานให้ มีโค้ดตัวอย่างใช้งานร่วมกับ LVGL ด้วย PlatformIO ให้

รายละเอียดเชิงเทคนิค

• เป็นชุดจอทัช 3.5 นิ้ว ใช้งานร่วมกับบอร์ด IOXESP32
• ใช้งานได้กับบอร์ด IOXESP32 ทุกรุ่น
• ขนาดหน้าจอ 3.5 นิ้ว ความละเอียด 480 x 320 พิเซล แสดงผลได้ 64K สี (RGB565)
• มาพร้อมทัชแบบ Capacitive ตรวจจับการสัมผัสของผู้ใช้โดยใช้การเปลี่ยนแปลงสนามไฟฟ้าขนาดเล็กเมื่อมนุษย์สัมผัสบนจอ ซึ่งมีความแม่นยำ และเชื่อถือได้กว่าทัช Resistive มาก
• ชิปควบคุมหน้าจอ ILI9488 มาพร้อม GRAM ในตัว สื่อสารระหว่างไมโครคอนโทรลเลอร์ผ่าน SPI แบบสาย 4 เส้น คือ MOSI, MISO, SCK, CS
• ชิปทัชเบอร์ FT6236 รองรับการสัมผัส 1 จุด มาพร้อมระบบ Auto-calibration ทำให้ได้พิกัดที่สัมผัสเที่ยงตรงแม่นยำโดยไม่ต้องปรับแต่ง ไม่ต้องเขียนโค้ด ไม่ต้องเทียบค่าใด ๆ ก่อน ความเร็วตรวจจับจุดสัมผัส 100 Hz
• ควบคุมการเปิด-ปิด Backlight ผ่านการควบคุมลอจิกขา BL รองรับการควบคุมด้วย PWM เพื่อใช้ปรับความสว่างของหน้าจอ
• เขียนโปรแกรมสั่งงานภาษา C/C++ ด้วย Arduino IDE / PlatformIO ใช้งานร่วมกับไลบรารี่ TFT_eSPI ได้ และรองรับไลบรารี่ LVGL ออกแบบหน้าจอด้วยโปรแกรม SquareLine Studio ได้
• ใช้แรงดันไฟฟ้า 3.3V (logic), 5V (Power In)
• มาพร้อมเคสจอพลาสติก PLA (พิมพ์ 3 มิติ) ยึดติดกับตู้ได้ง่าย

สินค้าประกอบด้วย

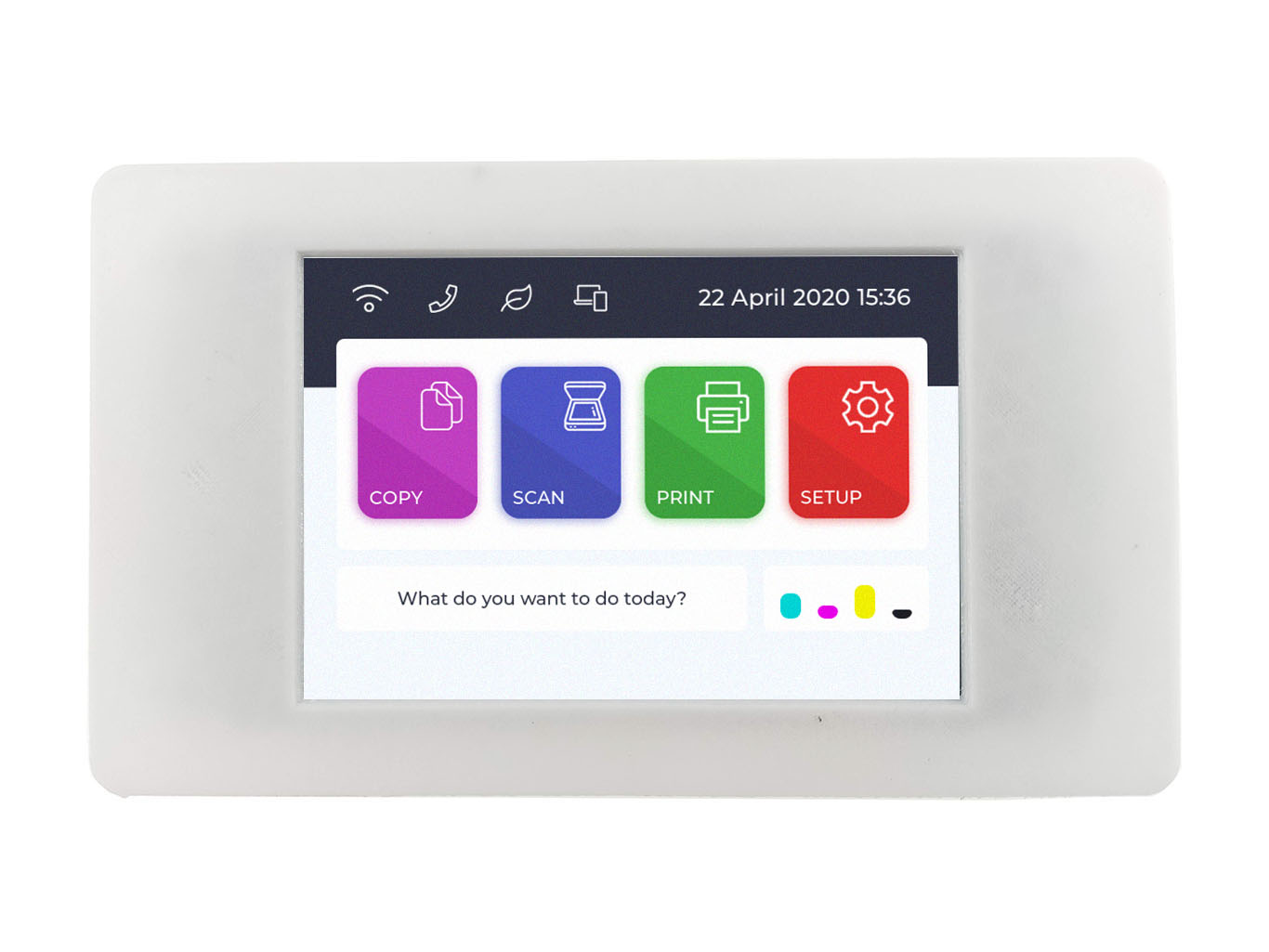

1. หน้าจอพร้อมเคสขนาด 3.5 นิ้ว ทัช จำนวน 1 ชิ้น

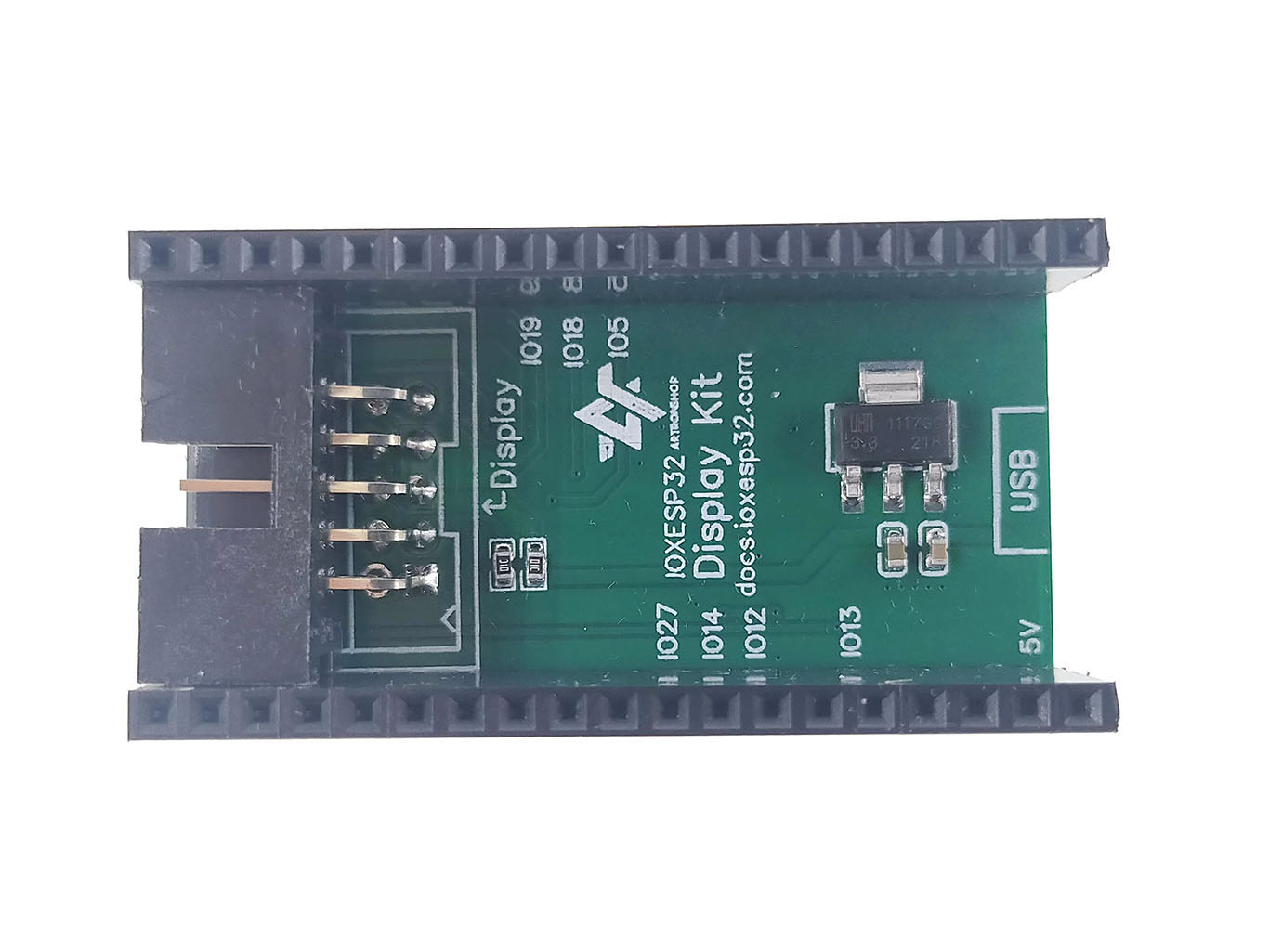

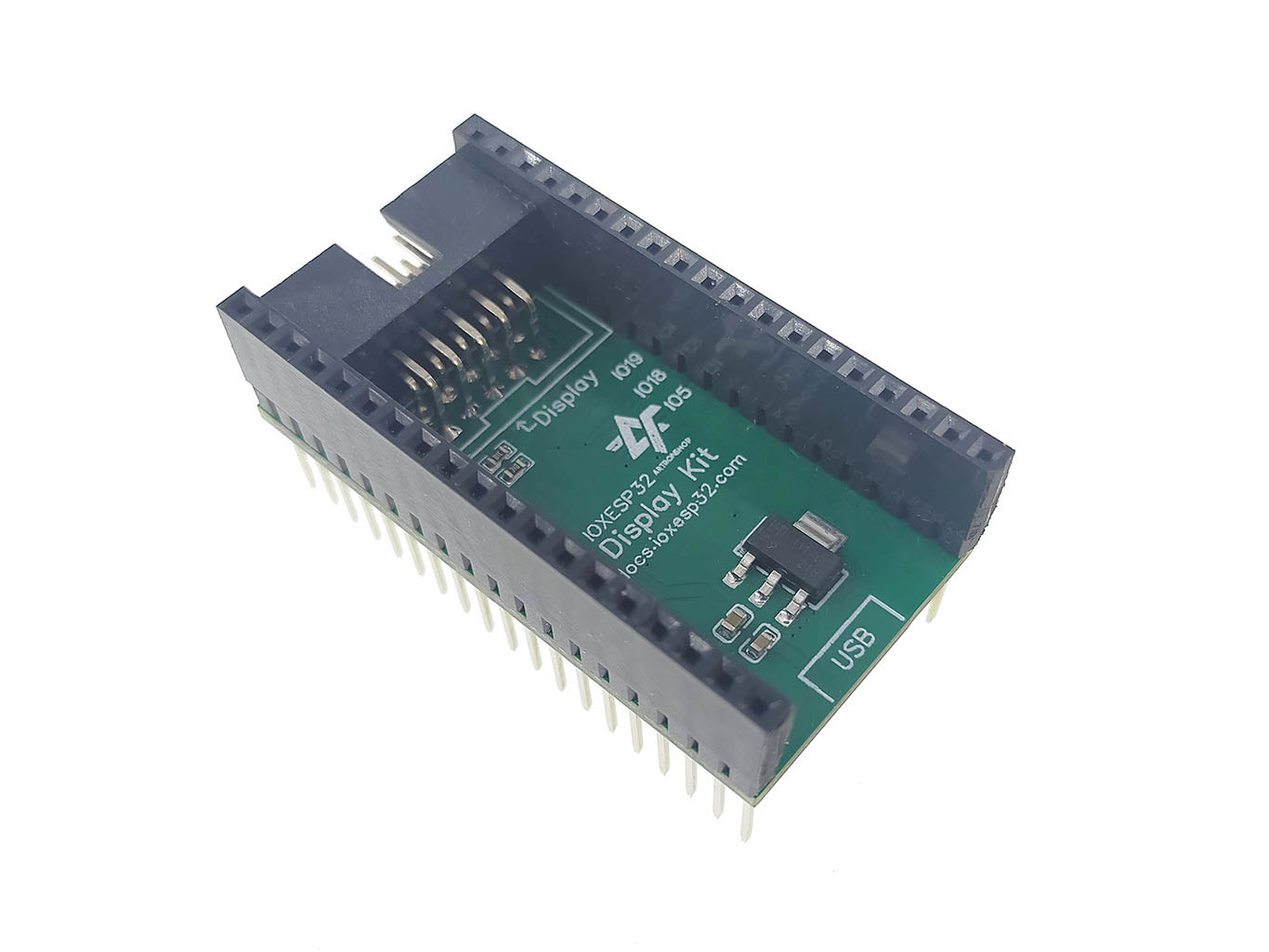

2. โมดูลเสริม IOXESP32 Display Kit จำนวน 1 ชิ้น
3. สายไฟความยาว 1 เมตร จำนวน 1 เส้น

เอกสารเพิ่มเติม

• ILI9488 Data Sheet : http://www.lcdwiki.com/res/MSP3520/ILI9488%20Data%20Sheet.pdf
• FT6236 Data Sheet : https://focuslcds.com/wp-content/uploads/Drivers/FT6236.pdf

การใช้งาน

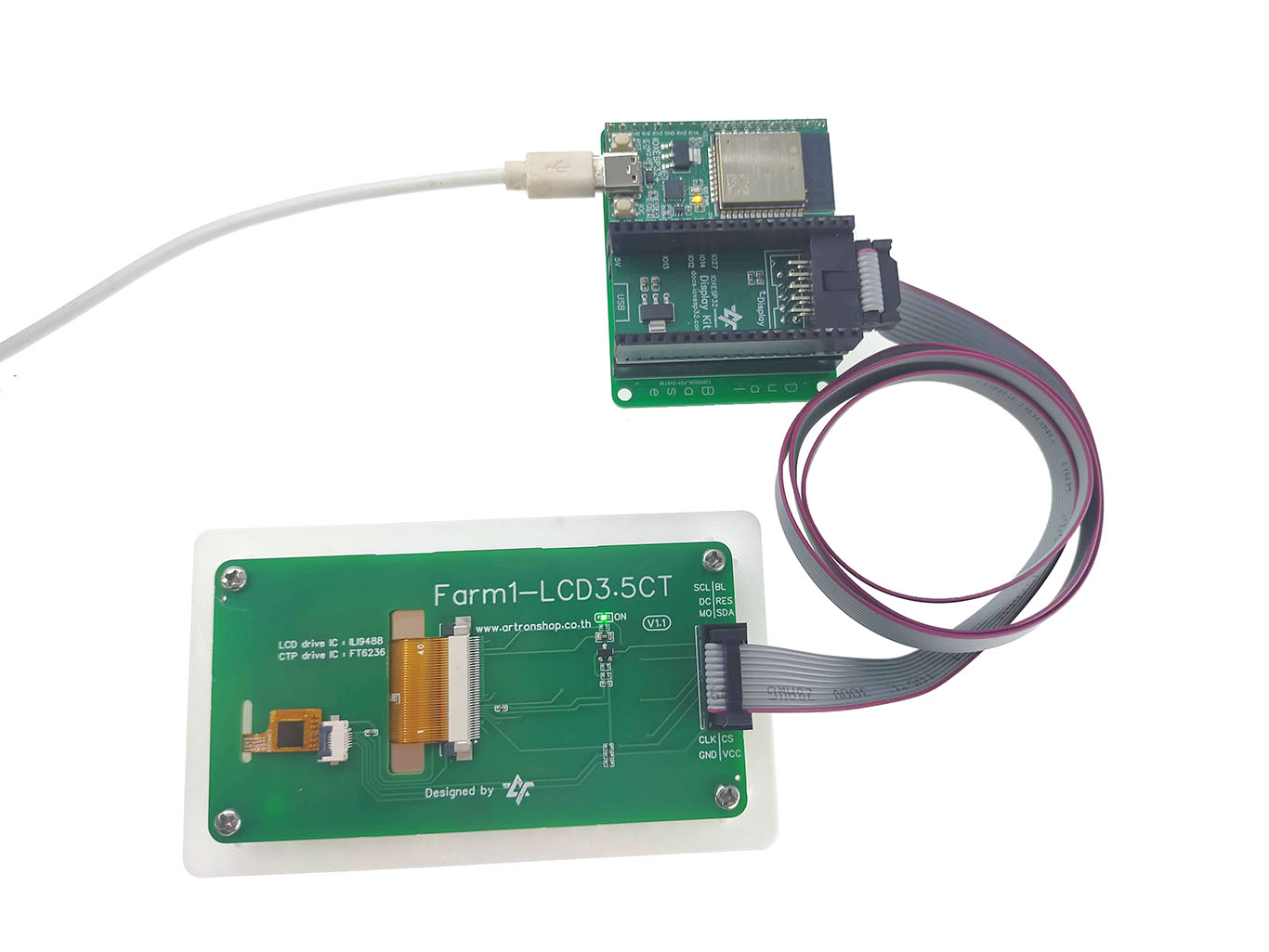

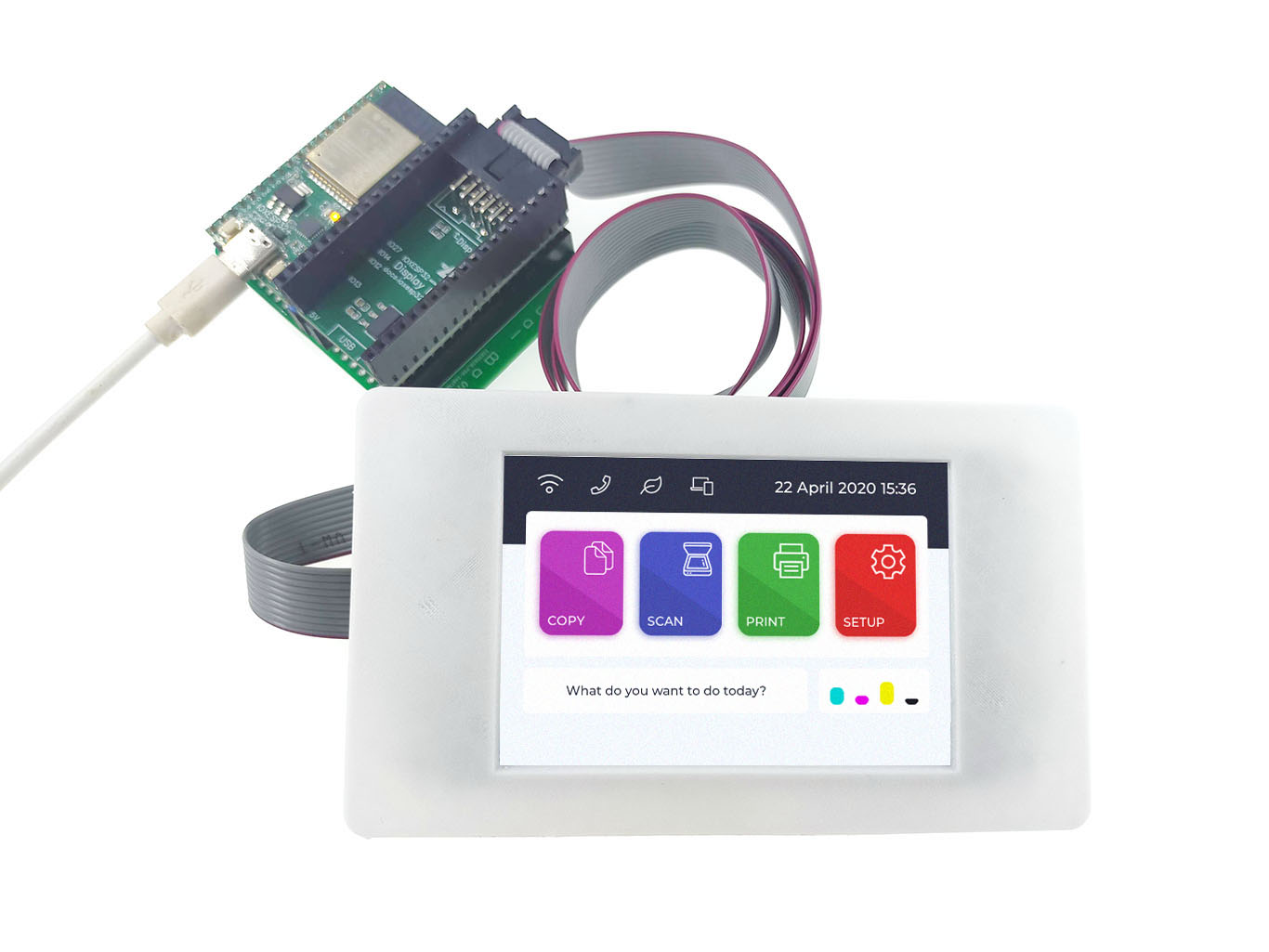

การต่อเข้ากับบอร์ด IOXESP32 โดยเสียบบอร์ด IOXESP32 ทับโมดูลเสริม หรือใช้ Dual Base / Triple Base แล้วต่อสายไฟเข้ากับจอ (ดังรูป)

ใช้งานร่วมกับไลบรารี่ TFT_eSPI โดยติดตั้งไลบรารี่จาก Library Manager แล้วเปิดโฟลเดอร์ Document/Arduino/libraries/TFT_eSPI ขึ้นมา แก้ไขไฟล์ User_Setup_Select.h ดังนี้

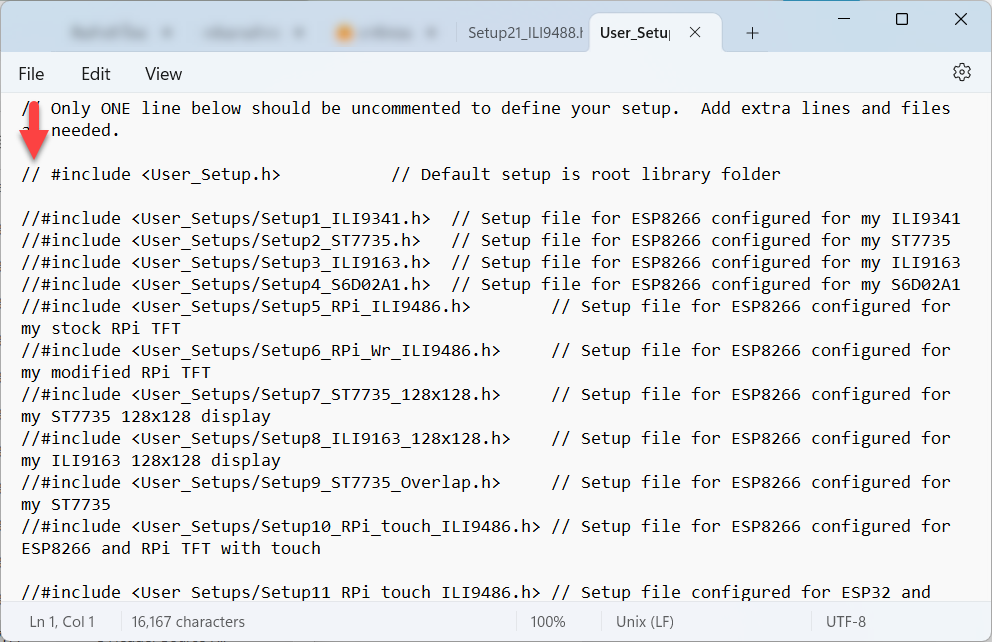

1) บรรทัด include <User_Setup.h> ให้เพิ่ม // เข้าไปข้างหน้าบรรทัด (ดังรูป)

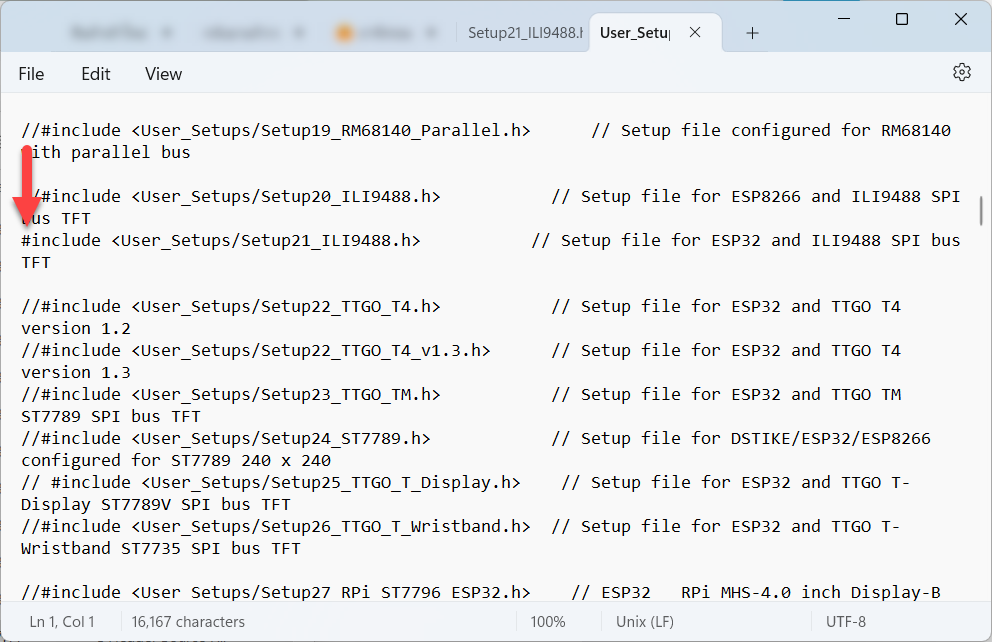

2) บรรทัด include <User_Setups/Setup21_ILI9488.h> ให้ลบ // ข้างหน้าออก (ดังรูป)

3) บันทึกไฟล์

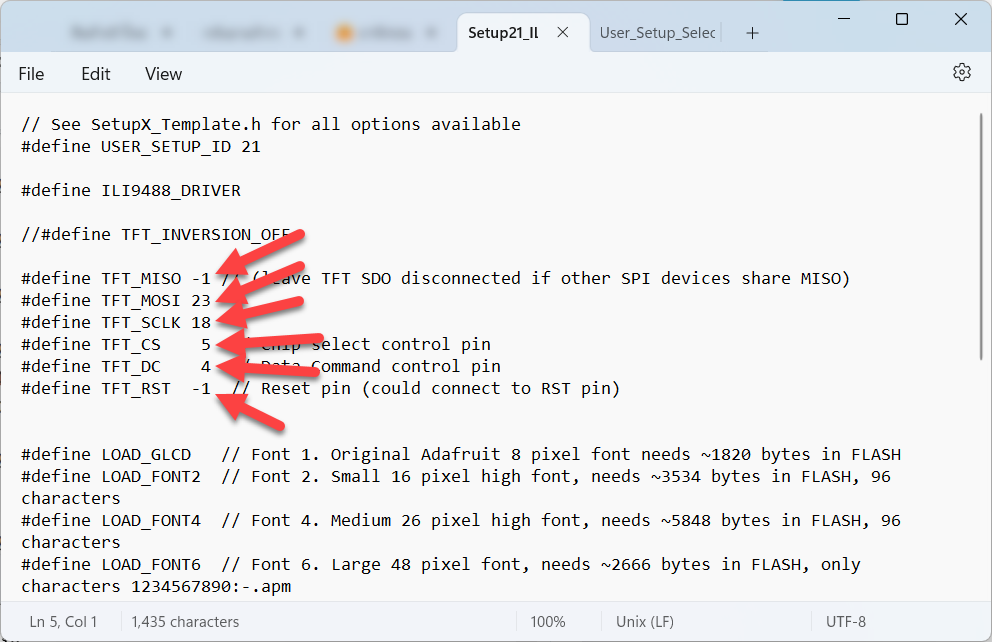

แก้ไขไฟล์ User_Setups/Setup21_ILI9488.h ดังนี้

1) TFT_MISO กำหนดเป็น -1
2) TFT_MOSI กำหนดเป็น 23
4) TFT_SCLK กำหนดเป็น 18
5) TFT_CS กำหนดเป็น 5
6) TFT_DC กำหนดเป็น 4
7) TFT_RST กำหนดเป็น -1

บันทึกไฟล์ให้เรียบร้อย

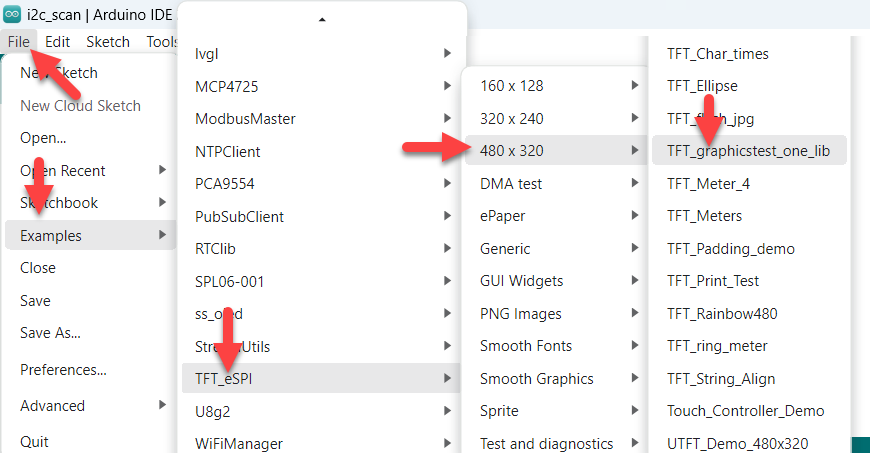

ใช้โค้ดโปรแกรมตัวอย่าง TFT_graphicstest_one_lib ในการทดสอบ

ผลที่ได้เป็นไปตามคลิปด้านล่าง (โค้ดโปรแกรม TFT_eSPI TFT_graphicstest_one_lib)

อ่านบทความฉบับเต็มได้ที่ การใช้งานจอ LCD TFT ร่วมกับ ESP32 ด้วยไลบรารี่ TFT_eSPI

การใช้งานร่วมกับ LVGL

แนะนำให้ใช้งานร่วมกับ PlatformIO โดยมีโปรเจคตัวอย่างให้ดาวน์โหลดด้านล่างนี้

• https://github.com/ArtronShop/IOXESP32-Display-Kit-LVGL

ผลที่ได้เป็นไปตามคลิปด้านล่าง (โค้ดโปรแกรม LVGL Widget Demo)
