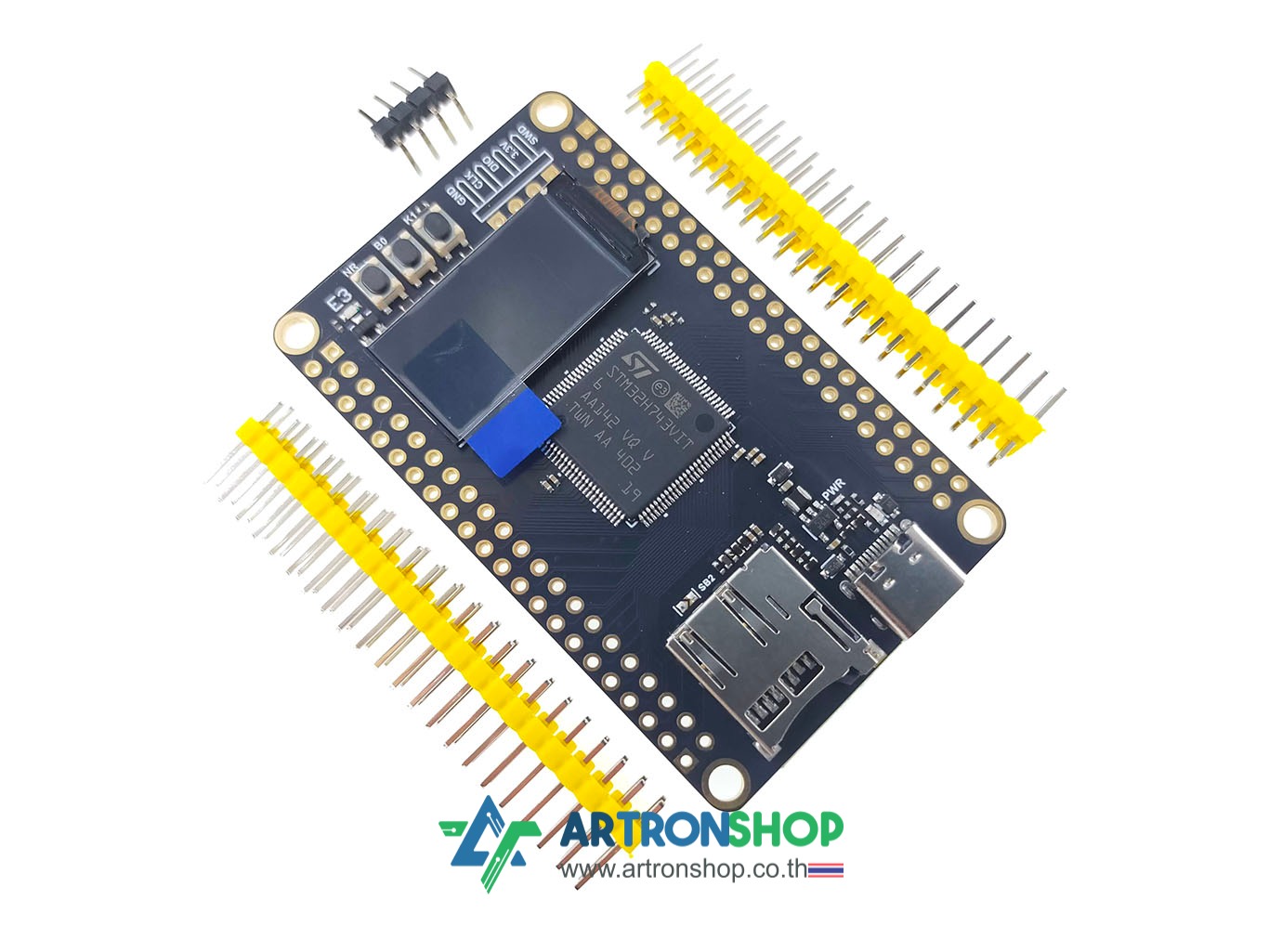

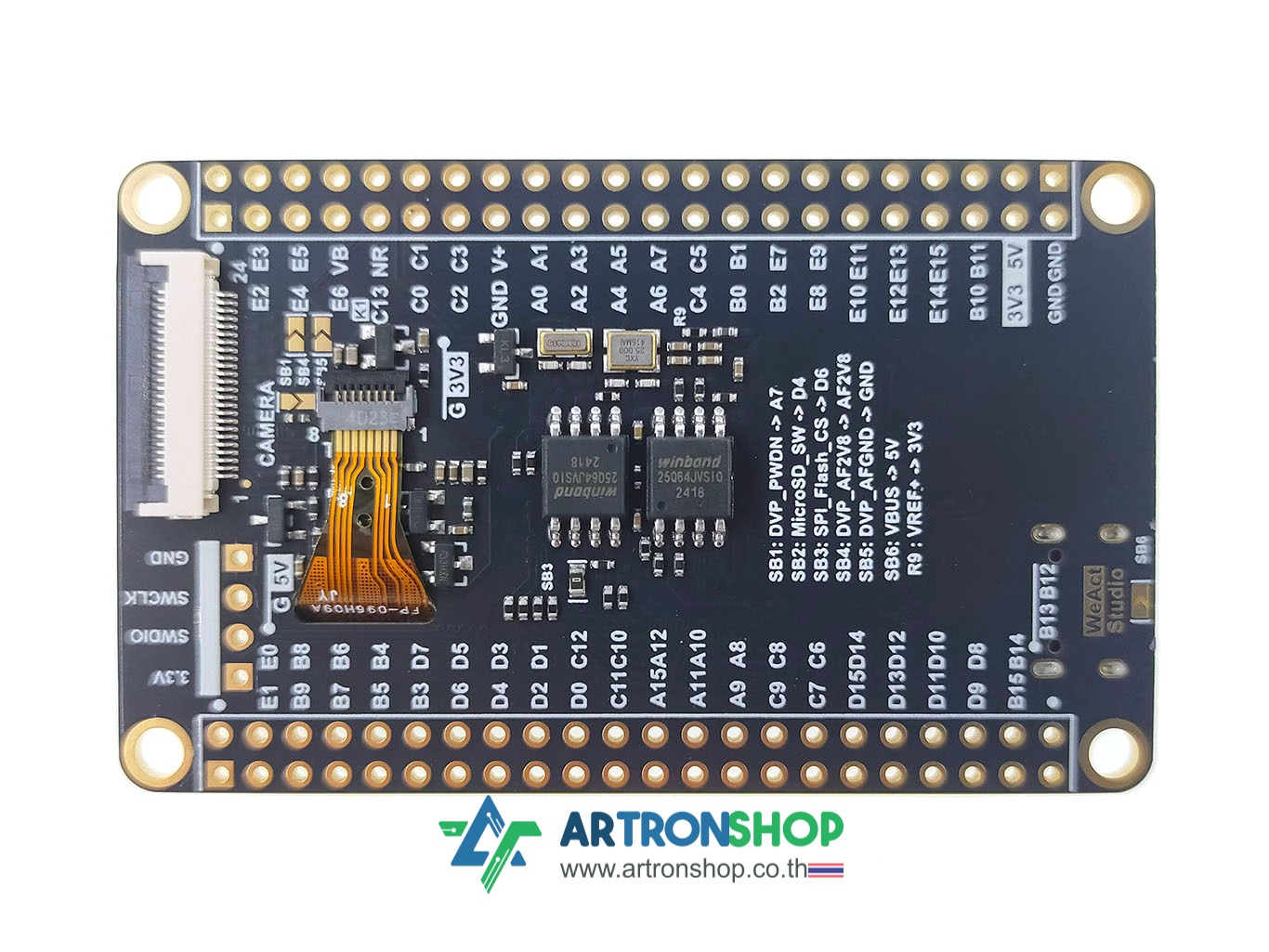

STM32H743VIT6 บอร์ดพัฒนา STM32H743 Arm Cortex-M7 480 MHz

STM32H743VIT6 บอร์ดพัฒนา STM32H743 Arm Cortex-M7 480 MHz เป็นบอร์ดไมโครคอนโทรลเลอร์ STM32H743 ใช้สถาปัตยกรรม Arm Cortex-M7 ความเร็วสูงสุด 480 MHz มาพร้อมพื้นที่อัพโหลดโปรแกรม (Flash) ขนาด 2 MB และ SRAM ขนาด 1 MB รองรับการเชื่อมต่ออุปกรณ์ภายนอกผ่าน SPI x6, I2C x4, I2S x3, USART+UART x8, USB-OTG x2, CAN bus x2, SDIO x2, ADC x36, DAC x2 และ GPIO แบบโปรแกรมได้อิสระจำนวน 168 ขา

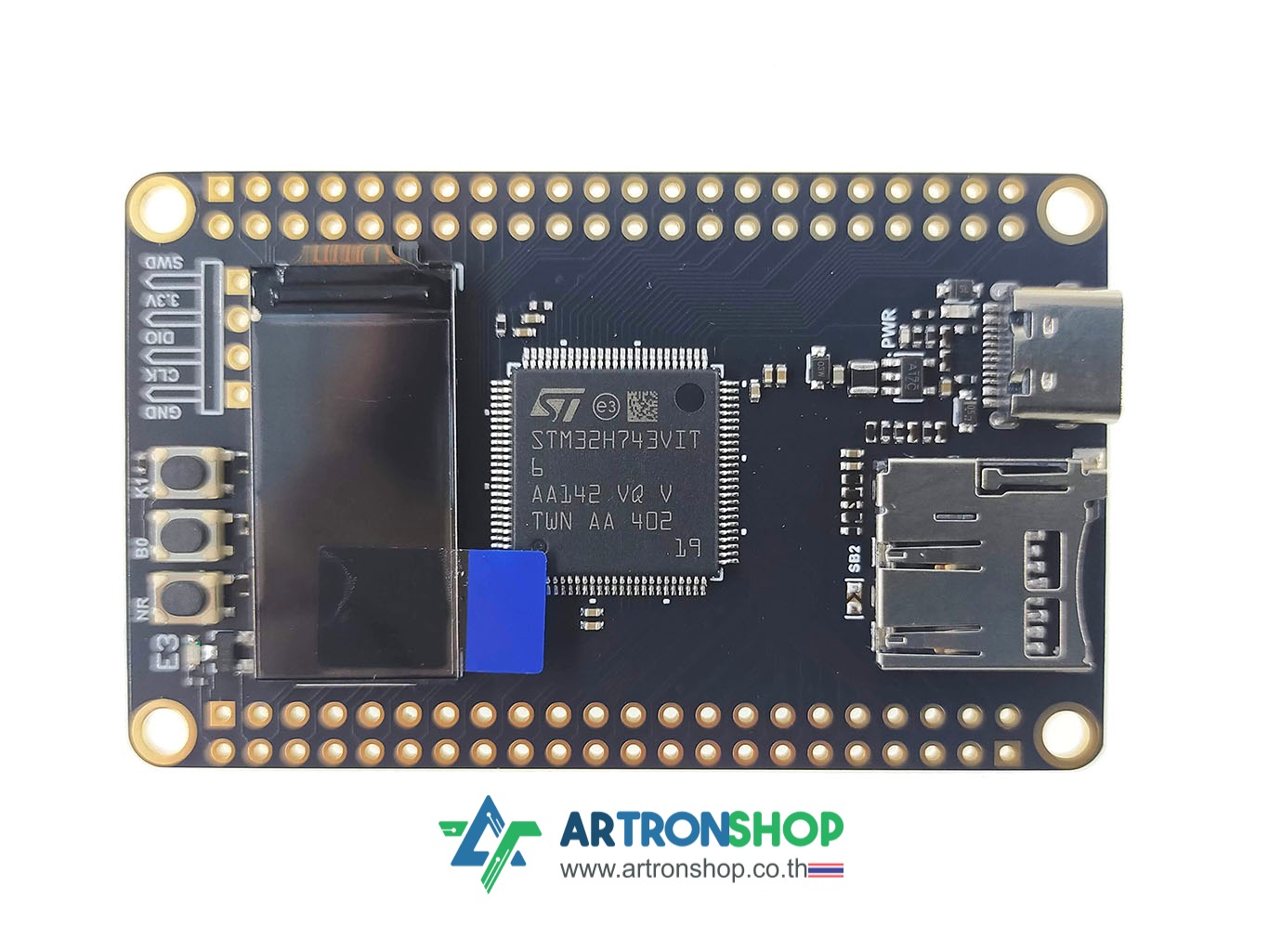

บนบอร์ดมาพร้อมหน้าจอแสดงผล TFT ขนาด 0.96 นิ้ว เบอร์ ST7735 เชื่อมต่อแบบ SPI, NOR Flash ขนาด 8 MB เชื่อมต่อแบบ QSPI, NOR Flash ขนาด 8 MB เชื่อมต่อแบบ SPI, หลอดแอลอีดีแบบโปรแกรมได้อิสระ มีสวิตช์รีเซ็ต,สวิตช์กดเข้า BOOTLOADER, สวิตช์โปรแกรมได้อิสระ มีช่องใส่ MicroSD Card เชื่อมต่อผ่าน SDIO, มีช่องเสียบ USB-C สำหรับจ่ายไฟเลี้ยงและทดลอง USB-OTG

รองรับการเขียนโปรแกรมด้วย Arduino IDE (ผ่าน Arduino_Core_STM32), STM32CubeIDE, STM32CubeMX + ARM Keil, IAR Embedded Workbench เป็นต้น อัพโหลดโปรแกรมด้วย ST-Link V2

รายละเอียดเชิงเทคนิค

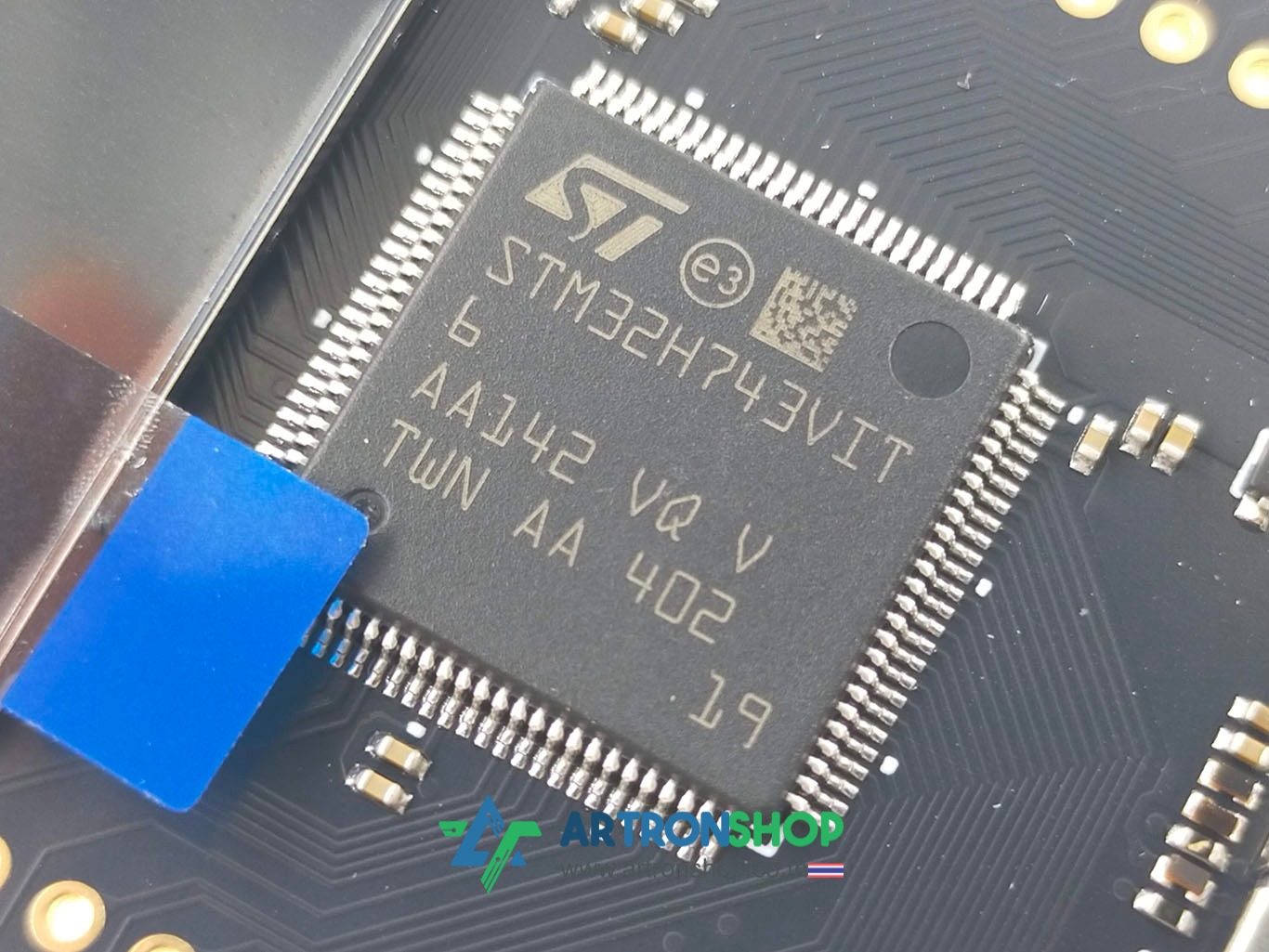

• เป็นบอร์ดพัฒนาไมโครคอนโทรลเลอร์ STM32 ซีรีย์ STM30H74xxx รุ่น STM32H743VIT6
• ใช้แรงดันไฟฟ้าในการทำงาน 2.0V - 3.6V รองรับการจ่ายไฟเข้าผ่าน USB (บนบอร์ดมีไอซี LDO ลดแรงดันเหลือ 3.3V)
• เป็นไมโครคอนโทรลเลอร์ 32 บิต
• ใช้ซีพียู Arm Cortex-M7 กำหนดสัญญาณนาฬิกาได้สูงสุด 480 MHz
• พื้นที่เก็บโปรแกรมขนาด 2 MB และพื้นที่แรม 1 MB
• รองรับการเชื่อมต่อ I2C จำนวน 4 ช่อง, UART จำนวน 8 ช่อง, SPI จำนวน 6 ช่อง (แชร์กับ I2S ได้ 3 ช่อง)
• อ่านค่าแอนะล็อก (ADC) ความละเอียด 16 บิต สูงสุด 32 ช่อง
• มีขาต่ออุปกรณ์ภายนอกจำนวน 168 ช่อง
• บนบอร์ดมาพร้อมหลอดแอลอีดีโปรแกรมได้อิสระจำนวน 1 ดวง
• มีสวิตช์กดติดปล่อยดับเพื่อรีเซ็ตการทำงาน
• อัพโหลดโปรแกรมด้วย ST-Link V2
• เขียนโปรแกรมด้วย Arduino IDE (ผ่าน Arduino_Core_STM32), STM32CubeIDE, STM32CubeMX + ARM Keil, IAR Embedded Workbench

ข้อมูลเพิ่มเติม

• STM32H743VI Datasheet : https://www.st.com/resource/en/datasheet/stm32h743vi.pdf
• Reference Manuals : https://www.st.com/resource/en/reference_manual/rm0433-stm32h742-stm32h743753-and-stm32h750-value-line-advanced-armbased-32bit-mcus-stmicroelectronics.pdf
• ข้อมูลจากผู้ผลิตชิป : https://www.st.com/en/microcontrollers-microprocessors/stm32h743vi.html
• ข้อมูลจากผู้ผลิตบอร์ด : https://github.com/WeActStudio/MiniSTM32H7xx

การใช้งานเบื้องต้น

อ่านการใช้งานอย่างละเอียดได้ที่บทความ

• การใช้งาน STM32 ร่วมกับ Arduino เบื้องต้น : https://www.artronshop.co.th/b/43
• การใช้งาน STM32 ในโหมดประหยัดพลังงาน : https://www.artronshop.co.th/b/93
• เริ่มต้นใช้งาน STM32 ด้วย STM32CubeIDE : https://www.artronshop.co.th/b/108
