AS-RTC2 RX8130CE โมดูลนับเวลา RTC I2C Modules

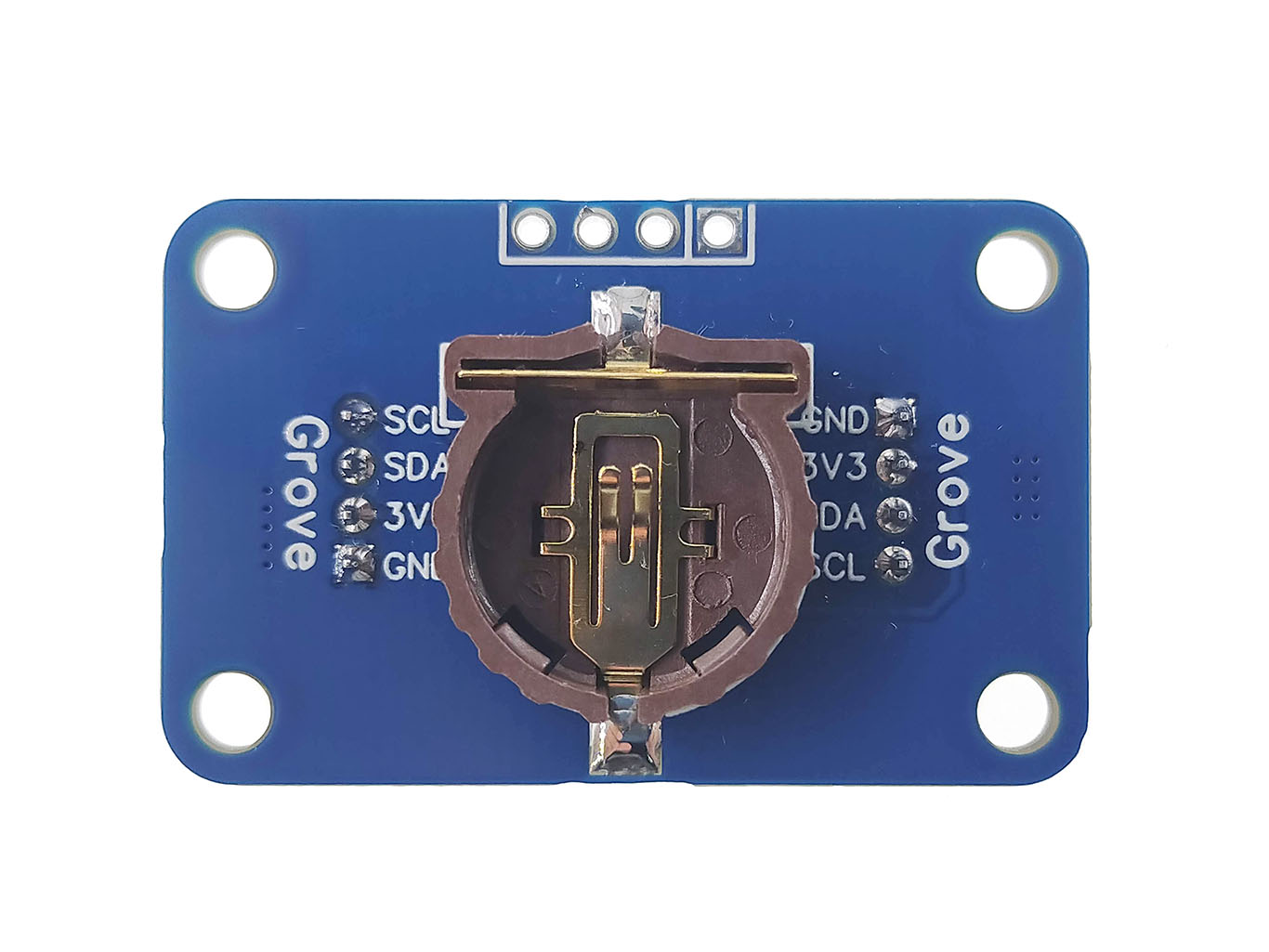

AS-RTC2 RX8130CE โมดูลนับเวลา RTC I2C Modules นับเวลาวินาที นาที ชั่วโมง วัน เดือน ปี (00 - 99) รองรับการตั้งเวลาแจ้งเตือน (Alarm) จำนวน 2 ตัว, WatchDog timer, Timestamp registers x3, 64 byte battery backed-up RAM ใช้วงจรนับเวลาใช้แรงดันไฟฟ้า 0.9 V to 5.5 V มีวงจรสลับไปใช้ไฟสำรองจากแบตเตอรี่ CR1220 อัตโนมัติ ใช้พลังงานต่ำ 0.28 μA เชื่อมต่อผ่าน I2C คอนเนคเตอร์ Grove

ใช้ไอซีนับเวลาจาก Epson เบอร์ RX8130CE

สินค้านี้วิจัยและพัฒนา (R&D) โดย ArtronShop ผ่านการทดสอบก่อนจัดส่งทุกชิ้น

รายละเอียดเชิงเทคนิค

• เป็นโมดูลนับเวลาดิจิทัล นับเวลาวินาที นาที ชั่วโมง วัน เดือน ปี (00-99)
• มีแรม 64 ไบต์ จดจำข้อมูลได้แม้ตัดไฟเลี้ยงหลัก (ใช้ไฟเลี้ยงจากแบตเตอรี่สำรอง)
• เชื่อมต่อผ่าน I2C (Grove Connector)
• ใช้แรงดันไฟฟ้า 0.9 ถึง 5.5V (นับเวลาอย่างเดียว), 1.8 ถึง 5.5V (อ่านค่าเวลา-ตั้งเวลาผ่าน I2C ได้)
• มีแบตเตอรี่สำรอง CR1220 นับเวลาต่อเนื่องแม้ตัดไฟเลี้ยงหลัก
• ใช้กระแสไฟฟ้าเฉลี่ย 0.32 uA (ที่อุณหภูมิ 25 °C)
• I2C Address หมายเลข 0x32
• ความเร็ว I2C สูงสุด 400 kHz (fast mode)
• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่านคอนเนคเตอร์ Grove
• เขียนโปรแกรมสั่งงานด้วย Arduino, PlatformIO, microBlock IDE, KidBrightIDE, KBIDE มีไลบารี่พร้อมใช้งาน
• มีรูยึดน็อตขนาด M3 ทั้ง 4 ด้านของโมดูล
• ขนาด 40 x 25 มิลลิเมตร

เอกสารเพิ่มเติม

• RX8130CE Datasheet
• ไลบารี่ Arduino : https://github.com/ArtronShop/ArtronShop_RX8130CE

สินค้าประกอบด้วย

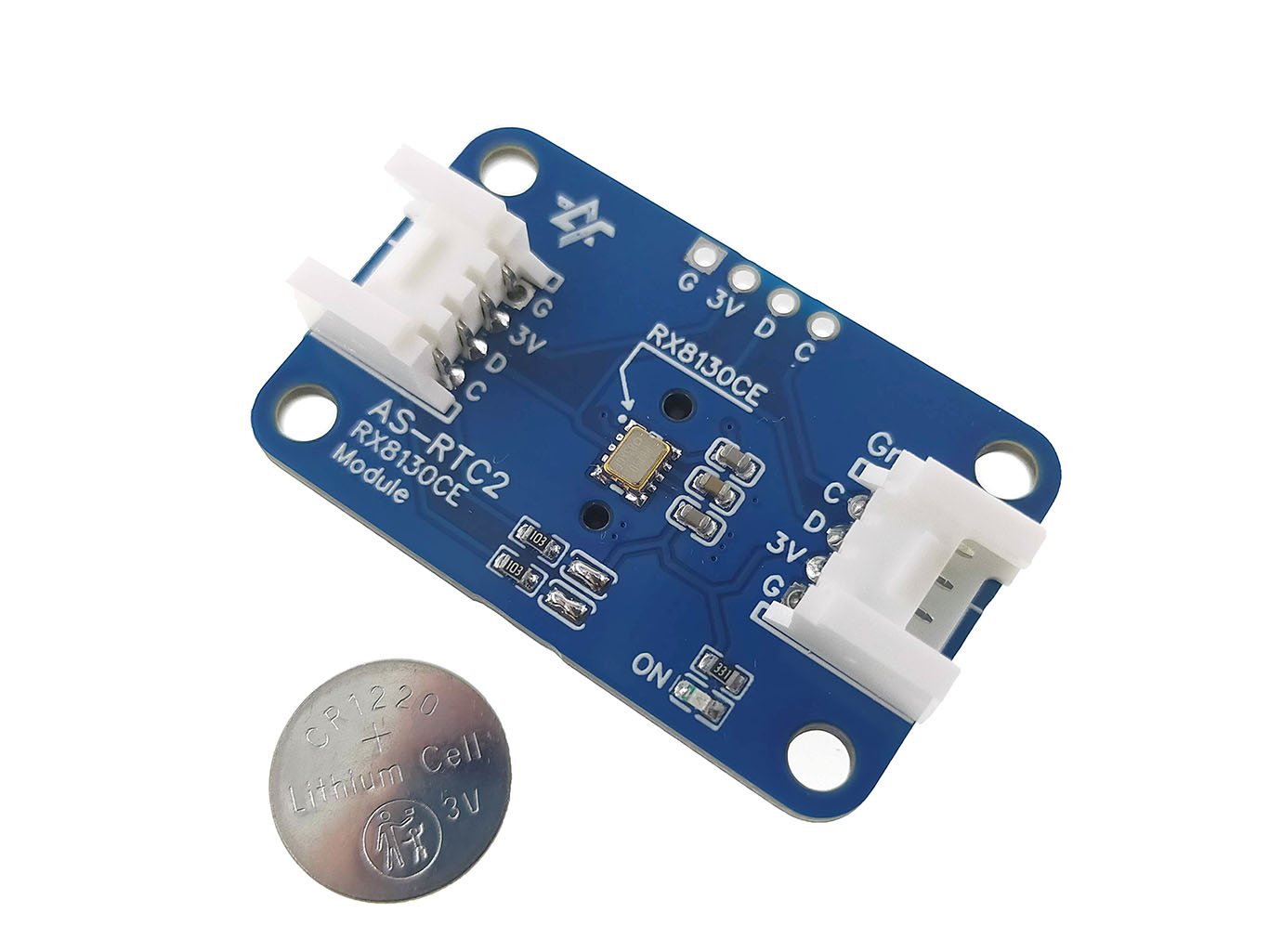

1. AS-RTC2 โมดูลนับเวลา RTC จำนวน 1 บอร์ด

การใช้งาน

RX8130CE ใช้กับไมโครคอนโทรลเลอร์ที่ใช้แรงดันไฟฟ้า 3.3V เป็นหลัก เช่น บอร์ด ESP32, ESP8266, Raspberry Pi, KidBright, micro:bit, STM32 เป็นต้น สื่อสารผ่าน I2C ผ่านคอนเนคเตอร์ Grove โดยใช้ สายเชื่อมต่อ Grove

I2C ประกอบด้วยสายข้อมูล 2 เส้น คือ SCL, SDA การต่อเข้ากับบอร์ดไมโครคอนโทรลเลอร์ต้องต่อ SDA เข้า SDA, ต่อ SCL เข้า SCL

การใช้งานร่วมกับ ESP32/ESP8266

ใช้ สายเชื่อมต่อ Grove ต่อกับบอร์ด ESP32 โดยต่อตามตารางด้านล่างนี้

สำหรับบอร์ด ESP8266 / NodeMCU ให้ต่อตามตารางด้านล่างนี้

เขียนโปรแกรมด้วย Arduino IDE V2 (แนะนำ) ติดตั้งไลบารี่ ArtronShop_RX8130CE ตามขั้นตอนดังนี้

กดเมนู Library Manager จากนั้นค้นหา PCF85363 เลือกกดปุ่ม INSTALL ไลบารี่ ArtronShop_RX8130CE

เมื่อติดตั้งเสร็จแล้ว จะมีข้อความ Installed ขึ้นมา

เปิดโค้ดตัวอย่าง File > Examples > ArtronShop_RX8130CE เลือก RX8130CE_setTime แก้ไขบรรทัดที่ 19 ถึง 24 ดังนี้

• t.tm_hour แก้ไขเป็นเลขชั่วโมงปัจจุบัน
• t.tm_min แก้ไขเป็นเลขนาทีปัจุบัน
• t.tm_sec แก้ไขเป็นเลขวินาทีปัจจุบัน
• t.tm_mday แก้ไขเป็นวันที่ปัจจุบัน
• t.tm_mon แก้ไขเป็นเลขลำดับเดือน - 1 (เช่น ปัจจุบันเดือน 5 ให้ใส่เลข 4)
• t.tm_year แก้ไขเป็นเลขปี ค.ศ. - 1900 (เช่น 2022 - 1900 = 122, ใส่เลข 122)

กดเมนู Tool แล้วเลือกบอร์ด เลือกพอร์ต

กดปุ่มอัพโหลดโปรแกรม เมื่ออัพโหลดโปรแกรมเสร็จ ให้เปิด Serial Monitor ขึ้นมา แล้วกดปุ่ม Reset บอร์ด หากเชื่อมต่อได้จะมีข้อความ Set time successful! ขึ้นมา

เปิด Serial Monitor แล้วกด Reset บอร์ด จะได้ข้อความ Set time successful แสดงว่าตั้งเวลาเข้าโมดูล RTC ได้แล้ว

เปิดโค้ดตัวอย่าง File > Examples > ArtronShop_RX8130CE เลือก RX8130CE_getTime

กดปุ่มอัพโหลดโปรแกรม แล้วเปิด Serial Monitor ขึ้นมา ผลที่ได้คือเวลาที่แสดง นับเพิ่มขึ้นเรื่อย ๆ
