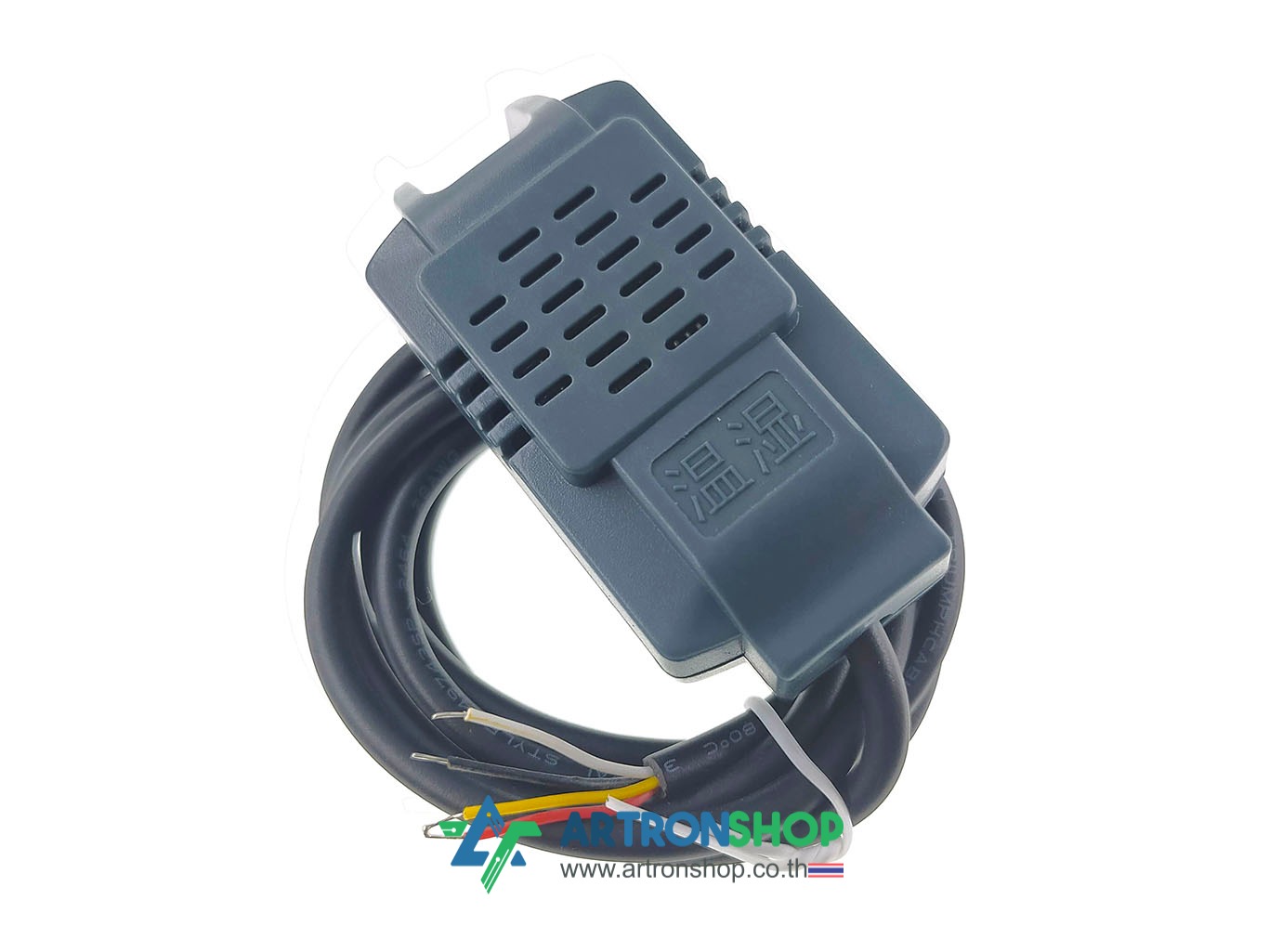

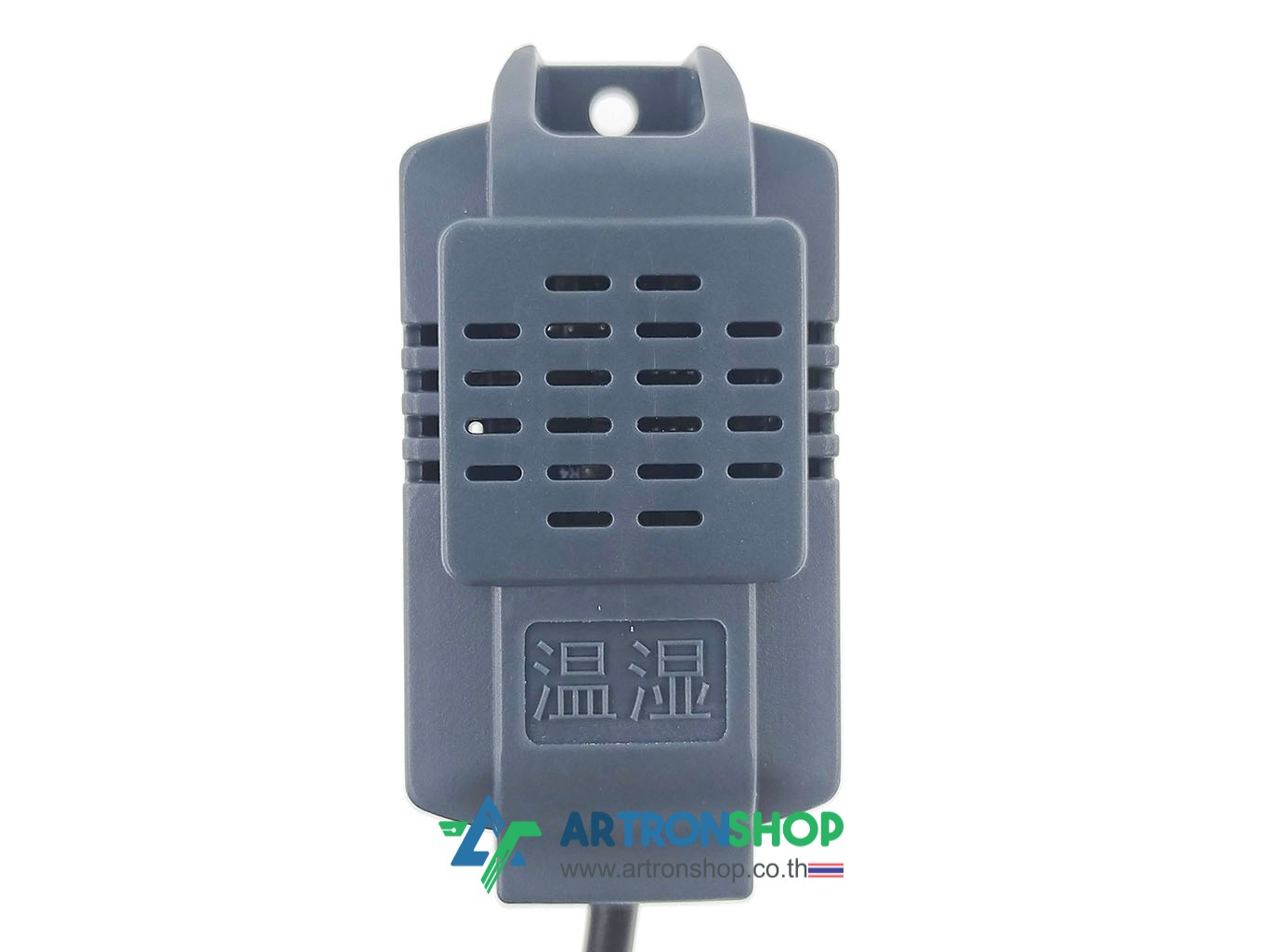

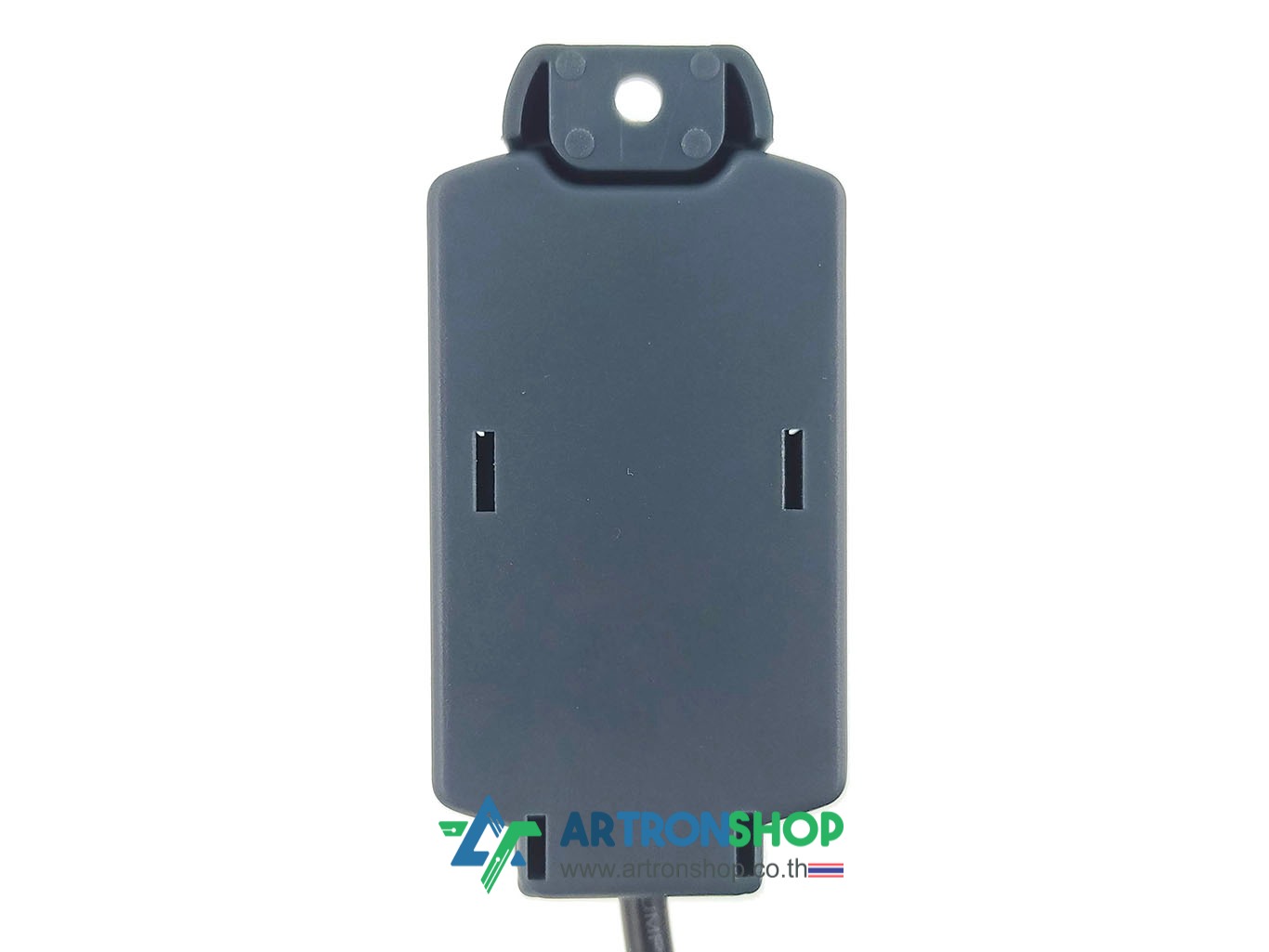

เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RS485 SHT20

เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RS485 SHT20 วัดอุณหภูมิได้ -40 ถึง 125°C ความแม่นยำ +-0.3°C วัดความชื้นได้ 0 ถึง 100%RH ความแม่นยำ +-3.0%RH ใช้เซ็นเซอร์ SHT20 ผลิตโดย Sensirion เชี่ยวชาญด้านการวัดค่าสภาพแวดล้อมจากประเทศสวิตเซอร์แลนด์ ใช้ไฟเลี้ยงได้ 4V ถึง 30V เชื่อมต่อกับคอนโทรลเลอร์ PLC หรือไมโครคอนโทรลเลอร์ด้วยโปรโตคอล RS485 และ Modbus RTU มีตัวอย่างการต่อวงจร โค้ดโปรแกรมให้พร้อมใช้งาน

*ใช้งานเหมือน XY-MD02 (ใช้โค้ดเดียวกันได้เลย)

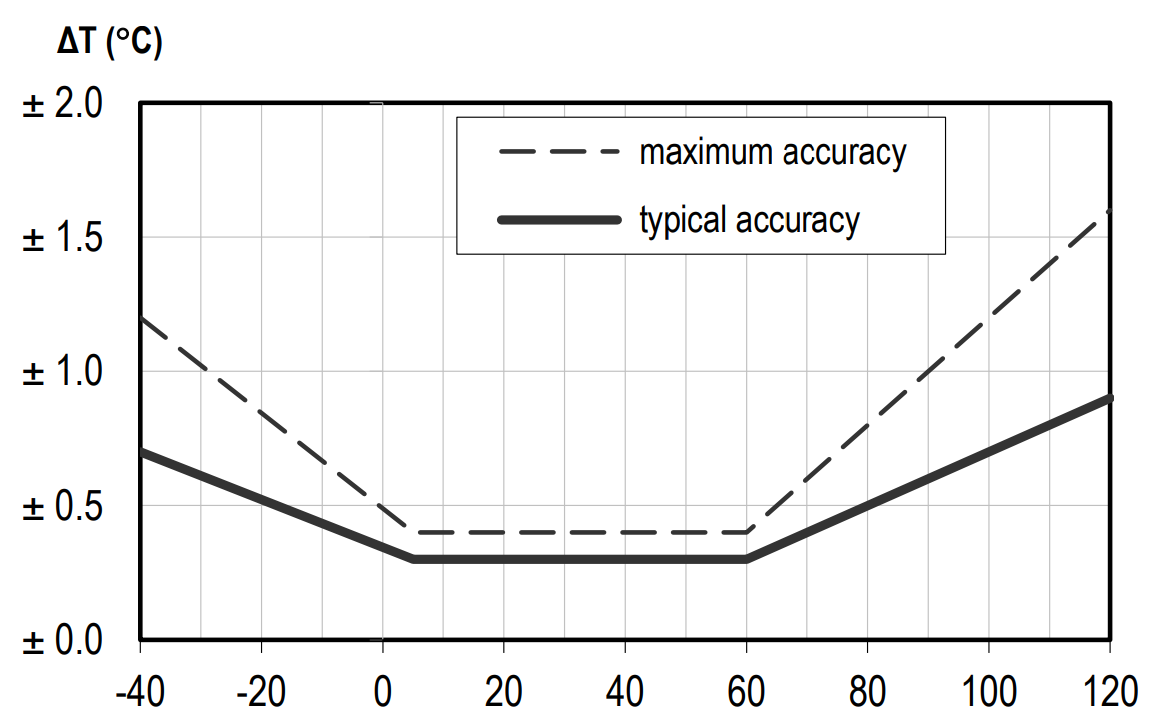

รูปที่ 1 กราฟความแม่นยำของการวัดอุณหภูมิ

รูปที่ 2 กราฟความแม่นยำของการวัดความชื้นอากาศ

รายละเอียดเชิงเทคนิค

• ใช้เซ็นเซอร์วัดอุณหภูมิจาก Sensirion รุ่น SHT20
• วัดอุณหภูมิได้ -40 ถึง 125°C ความแม่นยำ +-0.3°C
• วัดความชื้นได้ 0 ถึง 100%RH ความแม่นยำ +-3.0%RH
• ใช้แรงดันไฟเลี้ยงได้ 4V ถึง 30V
• ใช้กำลังไฟฟ้าสูงสุดเพียง 0.2W
• เชื่อมต่อกับคอนโทรลเลอร์ PLC หรือ ไมโครคอนโทรลเลอร์ด้วยโปรโตคอล RS485 (Data Link Layer) และโปรโตคอล Modbus RTU (Network Layer)
• มาตรฐาน RS485 ลากสายไฟได้ยาว 1.2 กิโลเมตร
• เชื่อมต่อผ่าน RS485 โปรโตคอล Modbus RTU มาตรฐานอุตสาหกรรม
• กำหนดหมายเลขอุปกรณ์ (ID) ได้ 1 ถึง 247 (ค่าเริ่มต้น ID: 1)
• สายไฟยาว 1 เมตร
• ขนาด 59.8 * 30.4 * 18.3 มิลลิเมตร

สินค้าประกอบด้วย

1. เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RS485 SHT20 จำนวน 1 ชุด

โปรแกรมตั้งค่าและทดสอบอ่านค่าเซ็นเซอร์

• ArtronShop Modbus Tool พัฒนาโดย ArtronShop ใช้งานได้ฟรี (เลือก XY-MD02)
• Modbus Poll ทดลองใช้งานฟรี ดาวน์โหลดไฟล์ Workspace คลิกที่นี่ (การใช้งานไฟล์อ่านในเอกสารหัวข้อ Modbus Poll)
• CAS Modbus Scanner ใช้งานได้ฟรี

เอกสารเพิ่มเติม

• SHT20 Datasheet (PDF) : https://sensirion.com/media/documents/CCDE1377/635000A2/Sensirion_Datasheet_Humidity_Sensor_SHT20.pdf

ข้อมูลการเชื่อมต่อ RS485

• Baud rate: 9600
• Data length: 8 bits
• Parity: None
• Stop bit: 1
• Modbus Device ID: 1 (ค่าเริ่มต้น)

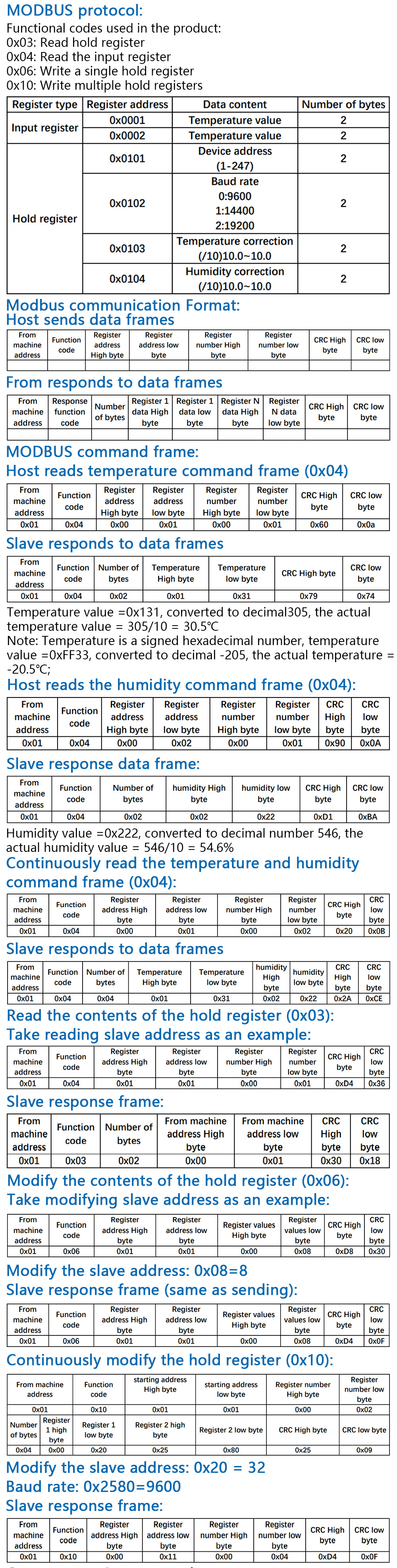

Modbus Register

การใช้งาน

กรณีใช้งานร่วมกับ ESP32 ให้ต่อผ่านโมดูลแปลง UART เป็น RS485 ดังนี้

สั่งซื้อโมดูลแปลง UART เป็น RS485 ได้ที่
RS458 / Modbus

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ (ต้องติดตั้งไลบรารี่ ModbusMaster ด้วย)

• https://gist.github.com/maxpromer/127d5eaf34e10fb9bbba6f9986213efd

หลังจากต่อวงจรและอัพโหลดโปรแกรมแล้ว เปิด Serial Monitor ขึ้นมา จะแสดงค่าอุณหภูมิและความชื้นที่วัดได้ดังรูป
