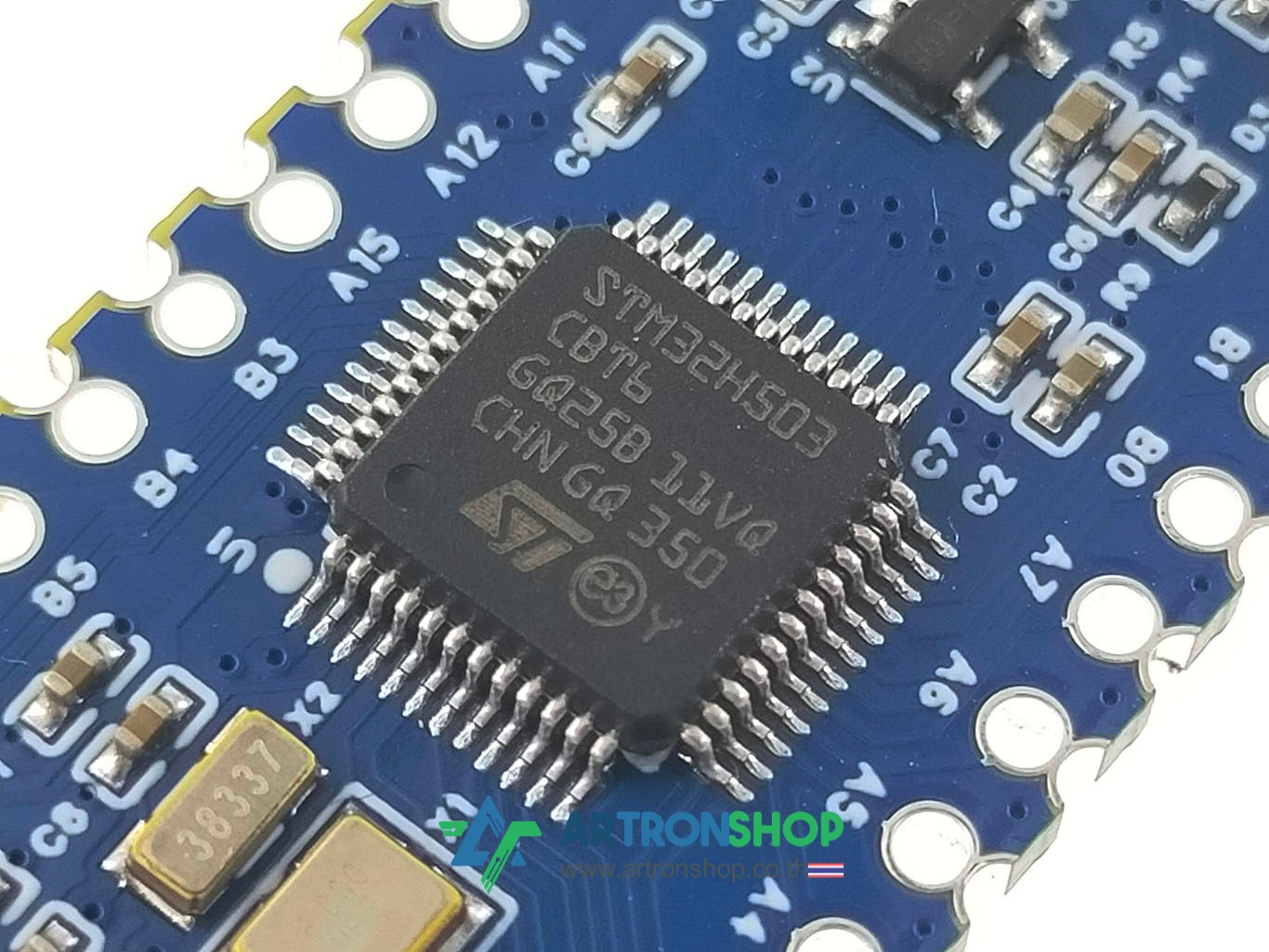

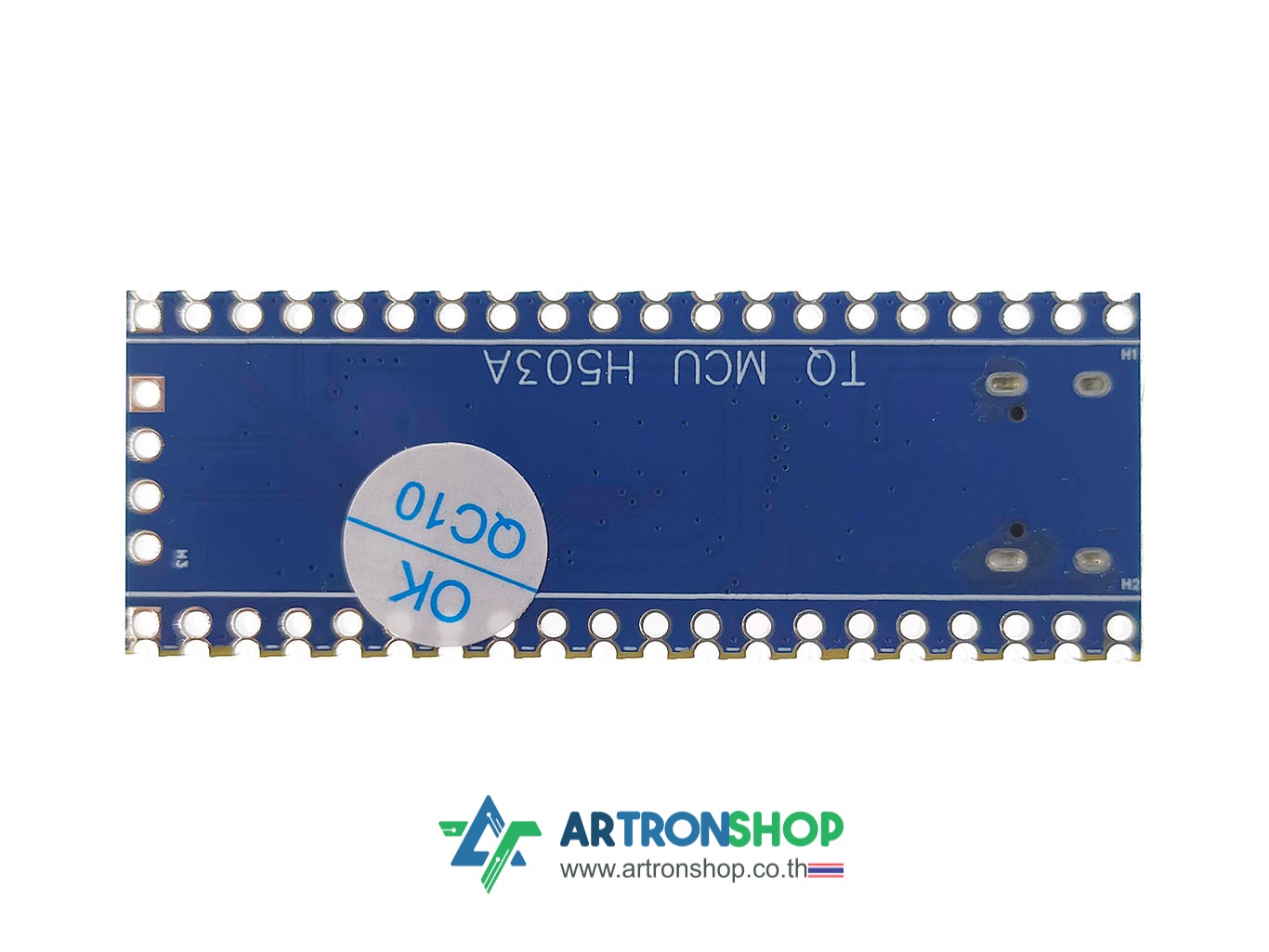

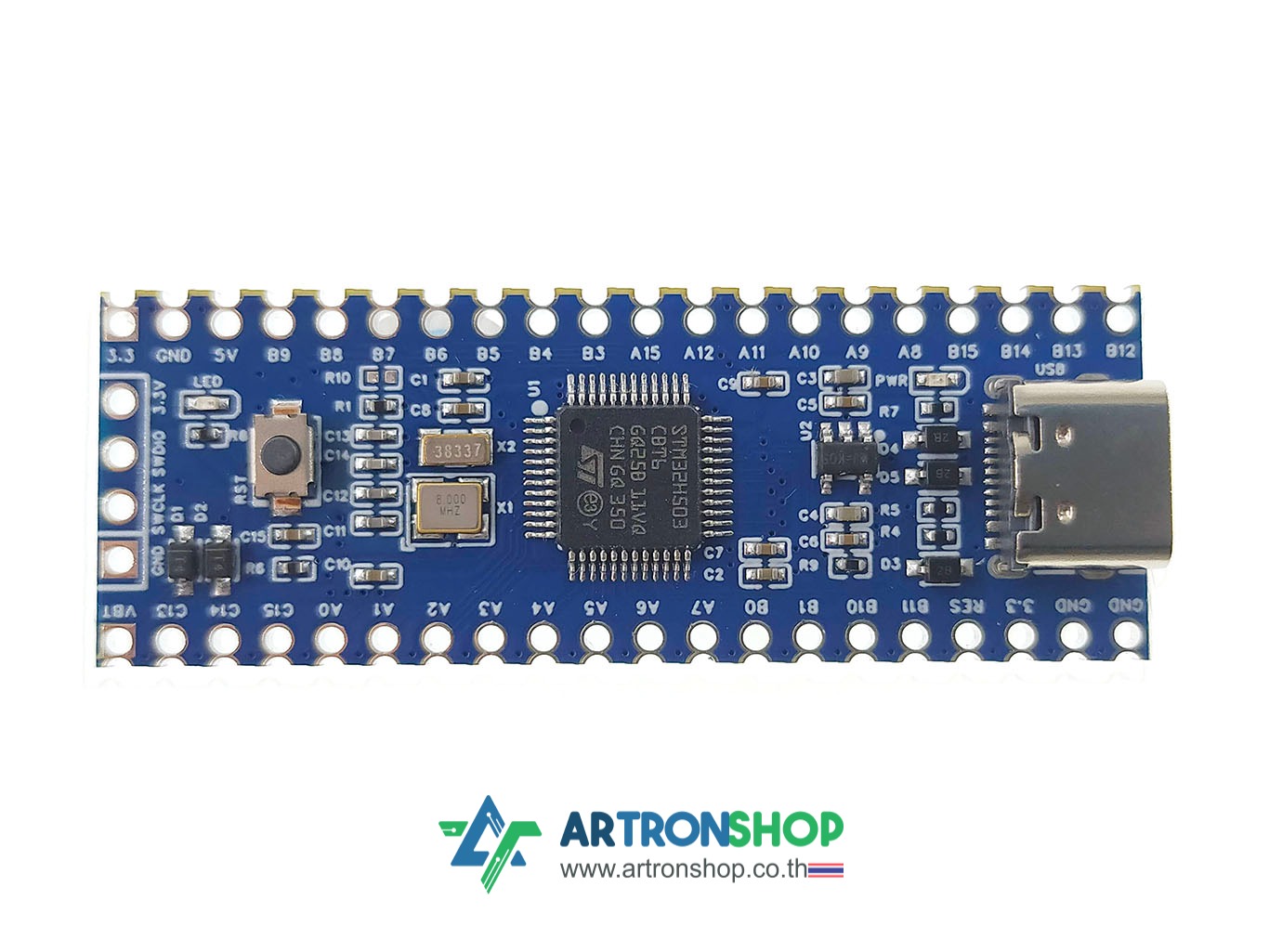

บอร์ดพัฒนา STM32H503 STM32H503CBT6 Arm Cortex-M33

บอร์ดพัฒนา STM32H503 STM32H503CBT6 Arm Cortex-M33 ไมโครคอนโทรลเลอร์ในกลุ่มประสิทธิภาพสูง (High-performance) ซีพียูสถาปัตยกรรม Arm Cortex-M33 สัญญาณนาฬิกาสูงสุด 250 MHz มาพร้อมพื้นที่เก็บโปรแกรม (Flash) ขนาด 128 kB และแรม 32 kB มีขาต่อใช้งาน (GPIO) 49 ขา มีฟีเจอร์ 5V tolerant (ต่อกับอุปกรณ์ที่ใช้ไฟ 5V เข้าได้โดยไม่ต้องมีวงจร Logic Level Shifter) รองรับการเชื่อมต่อ UART x3, SPI x3, I2C x2, I3C x2 (แชร์กับ I2C) มาพร้อมวงจร ADC ความละเอียด 12 บิต จำนวน 16 ช่อง, วงจรนับเวลา (Timer) จำนวน 7 ตัว มีวงจรนับเวลา (RTC) วงจรนับสัญญาณนาฬิาการะบบ (System Tick) วงจร watchdogs จำนวน 2 ตัว เหมาะสำหรับงานที่ต้องใช้กำลังการประมวลผลมาก เช่น ใช้ในงานควบคุมหุ่นยนต์, รถยนต์

ไมโครคอนโทรลเลอร์ STM32 ซีรีย์ STM32H5 ผลิตโดย STMicroelectronics เน้นเรื่องกำลังประมวผลสูงระดับกลาง (สูงกว่า F3 แต่ยังต่ำกว่า H7)

ซีพียูสถาปัตยกรรม Arm Cortex-M33 ใช้โปรแกรม STM32CubeIDE (ใช้ฟรีไม่มีเงื่อนไข) หรือ Arm Keil + STM32CubeMX (ใช้ฟรีแบบจำกัดขนาดโปรแกรม) หรือ IAR หรือ Arduino IDE หรือ VSCode + PlatformIO ในการเขียนโปรแกรมสั่งงานด้วยภาษา C/C++

รายละเอียดทางเทคนิค

• เป็นบอร์ดพัฒนาไมโครคอนโทรลเลอร์ STM32H503CBT6
• ซีพียูสถาปัตยกรรม Arm Cortex-M33 ตั้งค่าสัญญาณนาฬิกาได้สูงสุด 250 MHz
• พื้นที่เก็บโปรแกรม (Flash) ขนาด 128 kB แรม 32 kB
• เลือกใช้สัญญาณนาฬิกาได้ทั้งภายใน (HSI) และภายนอก (HSE) พร้อมวงจรคูณสัญญาณ (PLL)
• มีขาต่อใช้งาน (GPIO) จำนวน 32 ขา มีความสามารถ 5V tolerant
• รองรับการเชื่อมต่ออุปกรณ์ภายนอกผ่าน UART x3, SPI x3, I2C x2, I3C x2
• มีขาแอนะล็อก (ADC) จำนวน 16 ขา ความละเอียด 12 บิต (0 - 4095)
• วงจรนับเวลา (Timer) จำนวน 7 ตัว
• วงจรนับเวลา (RTC) จำนวน 1 ตัว
• วงจรนับเวลาระบบ (System Tick)
• วงจร Watchdogs จำนวน 2 ตัว (IWDT และ WWDT)
• เสียบลงโพรโทบอร์ดได้
• มีช่องเสียบ MicroSD Card บนบอร์ด
• ใช้แรงดันไฟฟ้า 1.65 ถึง 5V (มีวงจรลดแรงดันไฟฟ้าเหลือ 3.3V บนบอร์ด)
• อุณหภูมิในการทำงาน -40 ถึง +125 องศาเซลเซียส
• อัพโหลดโปรแกรมโดยใช้ ST-Link V2

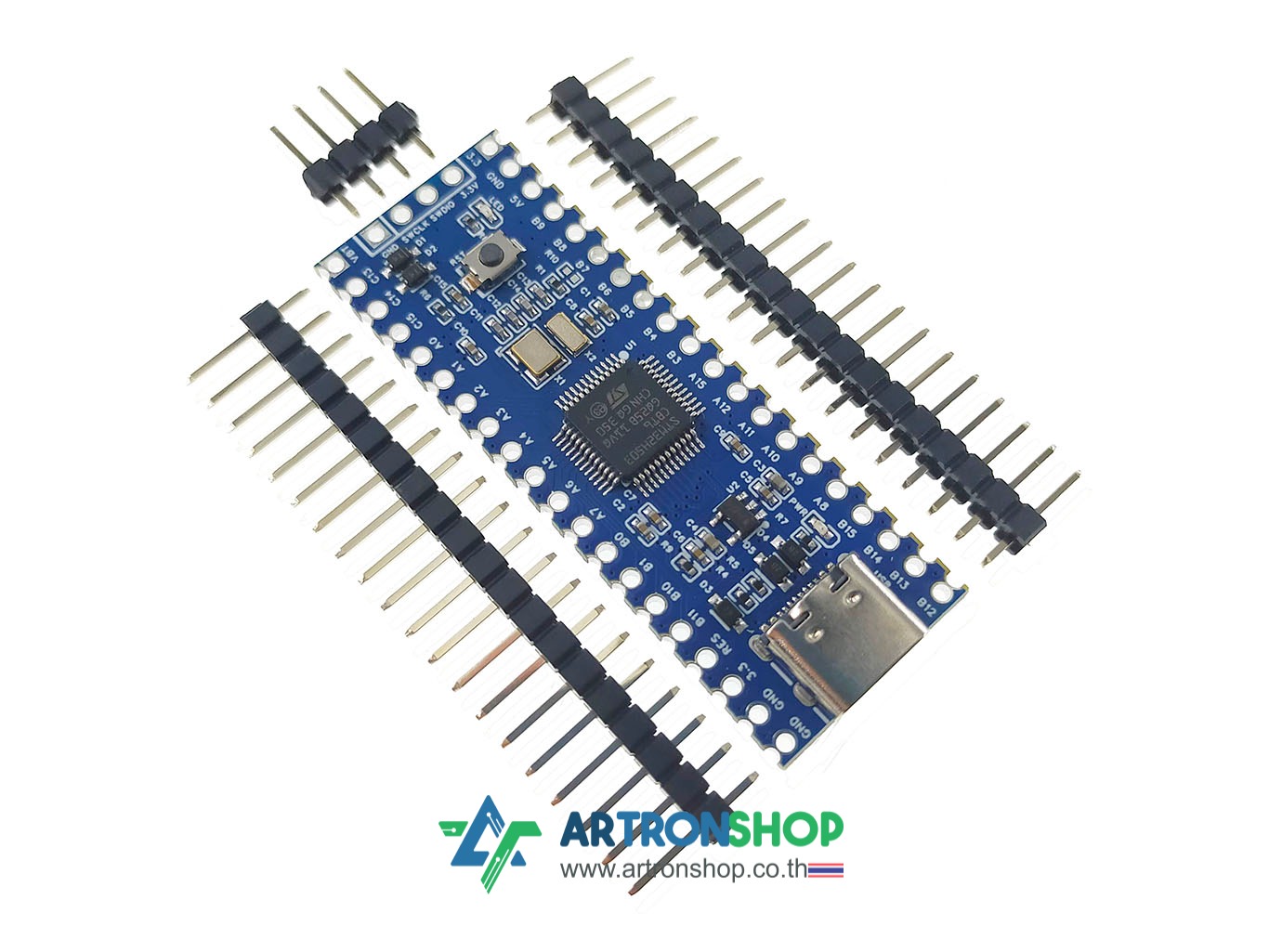

สินค้าประกอบด้วย

• บอร์ดพัฒนา STM32H503CBT6 จำนวน 1 ชุด
• ก้างปลา 20 พิน จำนวน 2 ชุด
• ก้างปลา 4 พิน จำนวน 1 ชุด

การใช้งาน

อ่านการใช้งานอย่างละเอียดได้ที่บทความ

• การใช้งาน STM32 ร่วมกับ Arduino เบื้องต้น : https://www.artronshop.co.th/b/43
• การใช้งาน STM32 ในโหมดประหยัดพลังงาน : https://www.artronshop.co.th/b/93
• เริ่มต้นใช้งาน STM32 ด้วย STM32CubeIDE : https://www.artronshop.co.th/b/108
