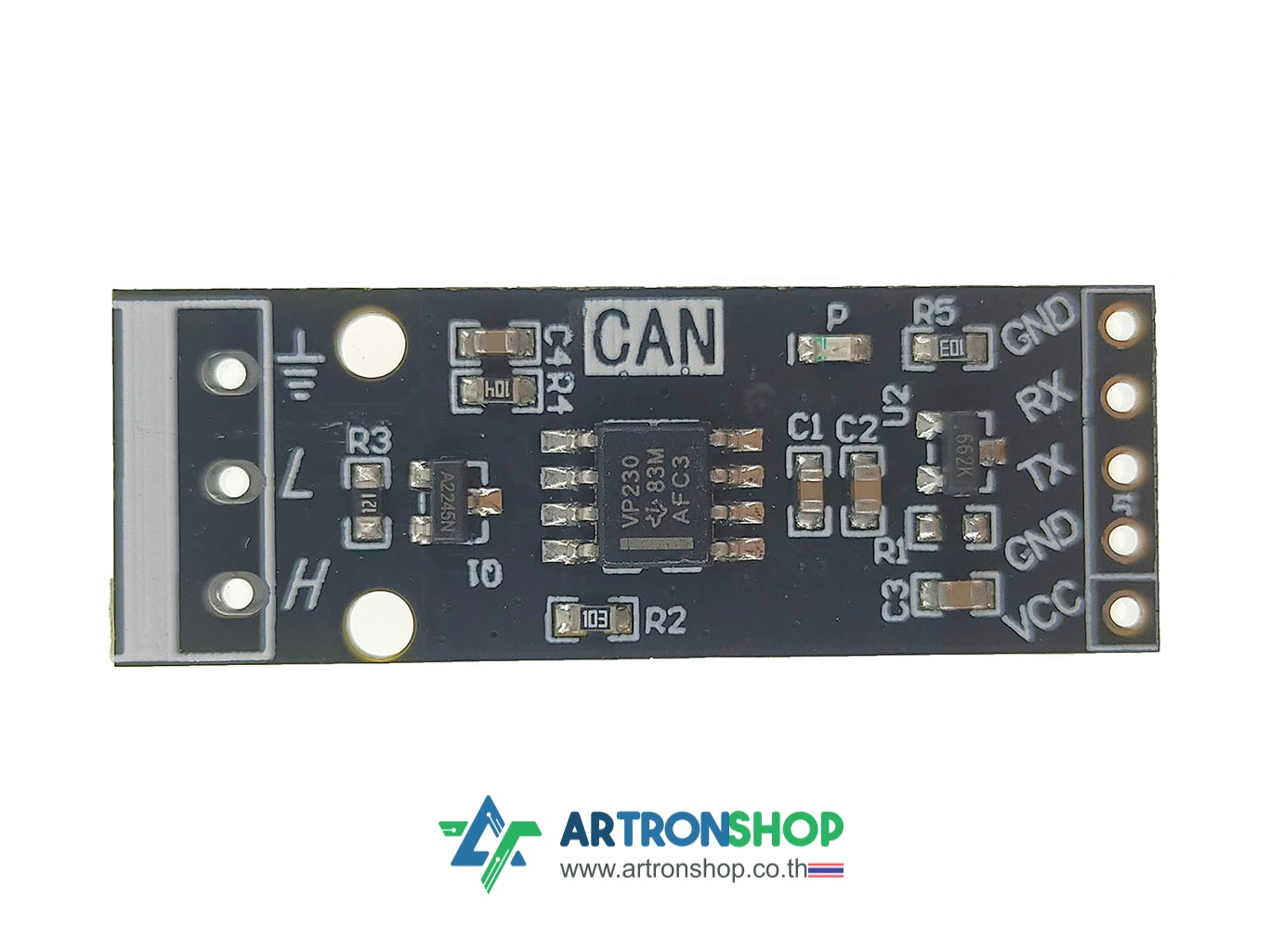

SN65HVD230DR CAN transceiver โมดูลแปลงสัญญาณ CAN bus

SN65HVD230DR CAN transceiver โมดูลแปลงสัญญาณ CAN bus ใช้ IC เบอร์ SN65HVD230DR จาก Texas Instruments (TI) ทำหน้าที่เป็นตัวรับส่งสัญญาณ (Transceiver) ในระบบสื่อสาร CAN (Controller Area Network) ช่วยให้ไมโครคอนโทรลเลอร์ เช่น ESP32, STM32, RP2040 สามารถสื่อสารผ่าน CAN bus ได้ ซึ่งเป็นมาตรฐานที่นิยมใช้ในงานอุตสาหกรรมและยานยนต์ มาตรฐาน ISO 11898 เข้ากันได้กับอุปกรณ์ CAN bus อื่นๆ รองรับอัตราการรับส่งข้อมูลสูงสุด 1 Mbps มีวงจรป้องกันสัญญาณรบกวนในตัว ทำให้การสื่อสารมีความเสถียร รองรับแรงดันไฟฟ้า 3.3V ขนาดเล็ก ง่ายต่อการติดตั้งและใช้งาน

รายละเอียดเชิงเทคนิค

• ใช้งานร่วมกับ ESP32, STM32, RP2040 และไมโครคอนโทรลเลอร์อื่น ๆ ที่รองรับ CAN bus
• ใช้ในระบบยานยนต์ หุ่นยนต์ และ IoT
• ใช้ไอซีแปลงสัญญาณเบอร์ SN65HVD230DR จาก Texas Instruments (TI)
• ความเร็วสูงสุด (baud rate) 1 Mbps
• มาตรฐาน ISO 11898-2
• ใช้งานได้กับไมโครคอนโทรลเลอร์แรงดันไฟฟ้า 3.3V
• รองรับการเชื่อมต่ออุปกรณ์บนบัสสูงสุด 120 ตัว
• มีวงจรป้องกันสัญญาณรบกวนในตัว
• มีวงจรป้องกันไฟฟ้าสถิต (ESD) ในตัว
• มีวงจรป้องกันอุณหภูมิสูงเกิน
• ช่วงอุณหภูมิทำงาน -40 ถึง +85 °C

เอกสารเพิ่มเติม

• SN65HVD230DR Datasheet : https://www.ti.com/lit/ds/symlink/sn65hvd230.pdf
• CAN bus ตอนที่ 1 ทฤษฎี CAN : https://www.artronshop.co.th/b/101
• CAN bus ตอนที่ 2 เรียนรู้ CAN ผ่าน ESP32 : https://www.artronshop.co.th/b/102
