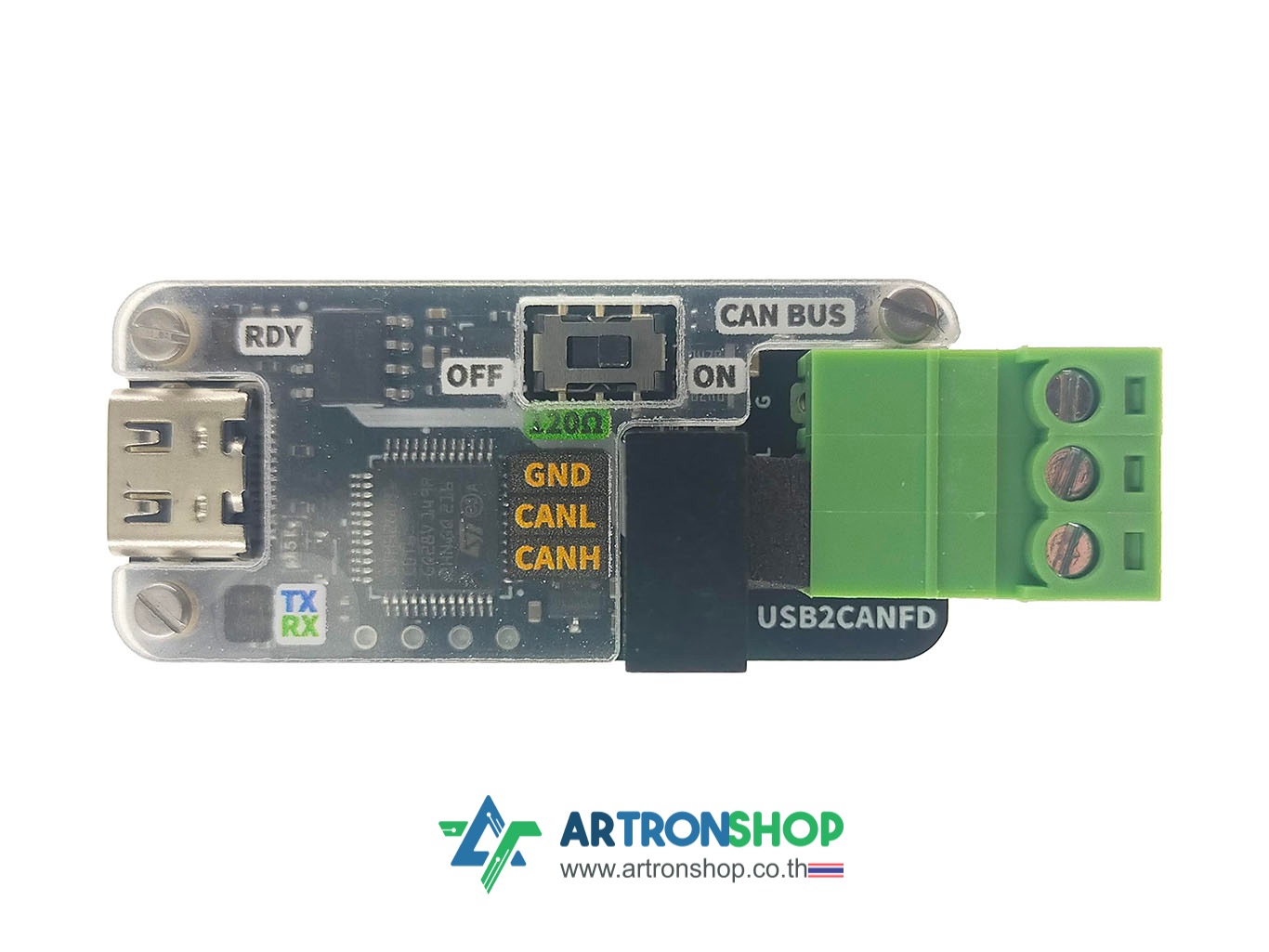

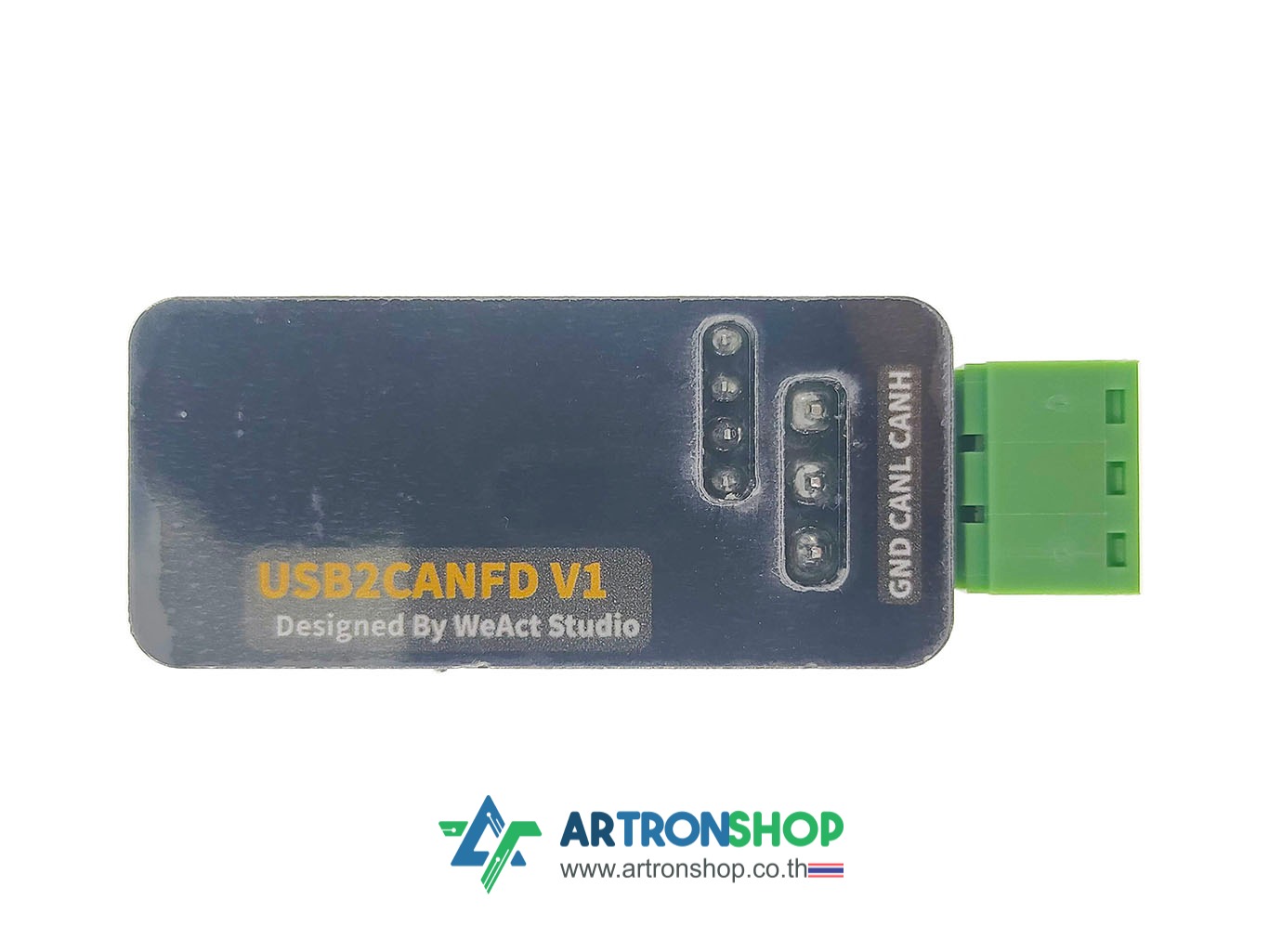

ตัวอ่านสัญญาณ CAN bus USB to CAN CANFD CANBUS Analyzer Debugger

ตัวอ่านสัญญาณ CAN bus USB to CAN CANFD CANBUS Analyzer Debugger เครื่องมือวิเคราะห์และดีบัก CAN bus ผ่านคอมพิวเตอร์เชื่อมต่อผ่าน USB ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์และระบบอัตโนมัติ ช่วยให้สามารถตรวจสอบ วิเคราะห์ และแก้ไขปัญหาในระบบ CAN bus ได้ รองรับทั้งมาตรฐาน CAN และ CAN FD (CAN Flexible Data-Rate) รองรับความเร็วในการสื่อสาร CAN classic สูงถึง 1Mbps และ CANFD สูงถึง 5Mbps มาพร้อมกับซอฟต์แวร์ที่ใช้งานง่าย สามารถแสดงข้อมูลแบบเรียลไทม์ บันทึกข้อมูลการสื่อสาร และวิเคราะห์โปรโตคอลได้อย่างละเอียด รองรับการทำงานกับระบบปฏิบัติการ Windows และ Linux

รายละเอียดทางเทคนิค

• ใช้ตรวจสอบ วิเคราะห์ และแก้ไขปัญหาในระบบ CAN bus
• รองรับ CAN 2.0A/B และ CANFD ตามมาตรฐาน ISO 11898-2
• ความเร็วในการสื่อสาร CAN classic สูงถึง 1Mbps, CANFD สูงถึง 5Mbps
• เชื่อมต่อผ่าน USB 2.0 High Speed (480Mbps)
• ใช้แรงดันไฟเลี้ยงจาก USB (5V DC)
• มีวงจรป้องกันไฟฟ้าสถิตและป้องกันการลัดวงจร
• จัดวงจรแบบ Isolation แยกส่วน CAN bus ออกจากไฟเลี้ยงของคอมพิวเตอร์
• รองรับการทำงานแบบ Silent mode สำหรับการอ่านข้อมูลโดยไม่รบกวนเครือข่าย
• มีไฟ LED แสดงสถานะการทำงานและการรับ-ส่งข้อมูล
• อุณหภูมิการทำงาน -40 ถึง +85 °C
• ขนาด 70 x 45 x 20 มิลลิเมตร

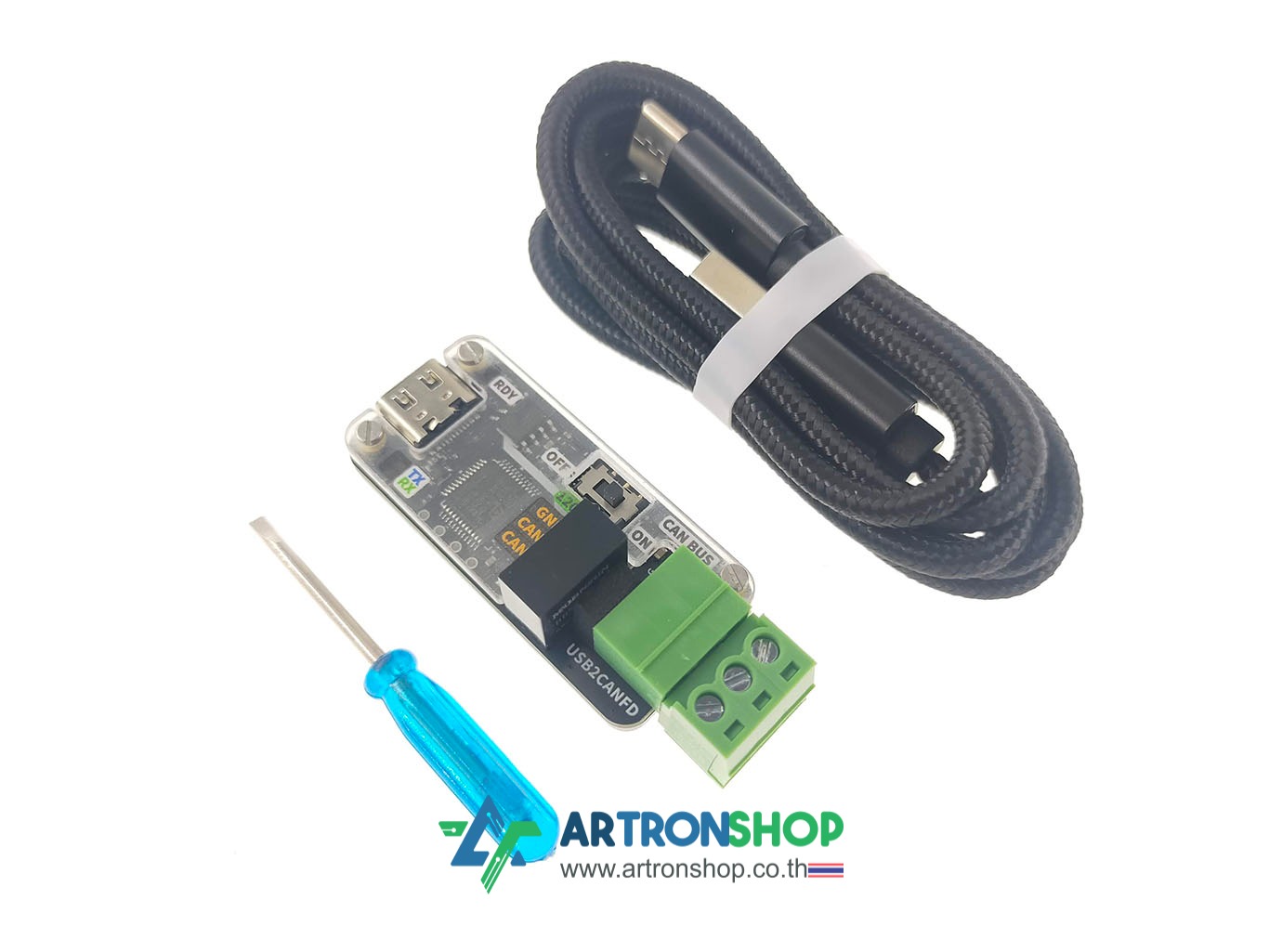

สินค้าประกอบด้วย

1. ตัวอ่านสัญญาณ CAN bus จำนวน 1 ชิ้น
2. สาย USB-C ความยาว 1 เมตร จำนวน 1 เส้น
3. ไขควงปากแบนเล็ก จำนวน 1 ด้าม

เอกสารเพิ่มเติม

• ข้อมูลฉบับเต็มจากผู้ผลิต : https://github.com/WeActStudio/WeActStudio.USB2CANFDV1

ลิ้งดาวน์โหลดโปรแกรม

• Windows 64-bit : https://dl.artronshop.co.th/WeActStudio/USB2CANFDV1/cangaroo_v0.2.4.1_64bit.zip
• Windows 32-bit : https://dl.artronshop.co.th/WeActStudio/USB2CANFDV1/cangaroo_v0.2.4.1_32bit.zip

การใช้งาน

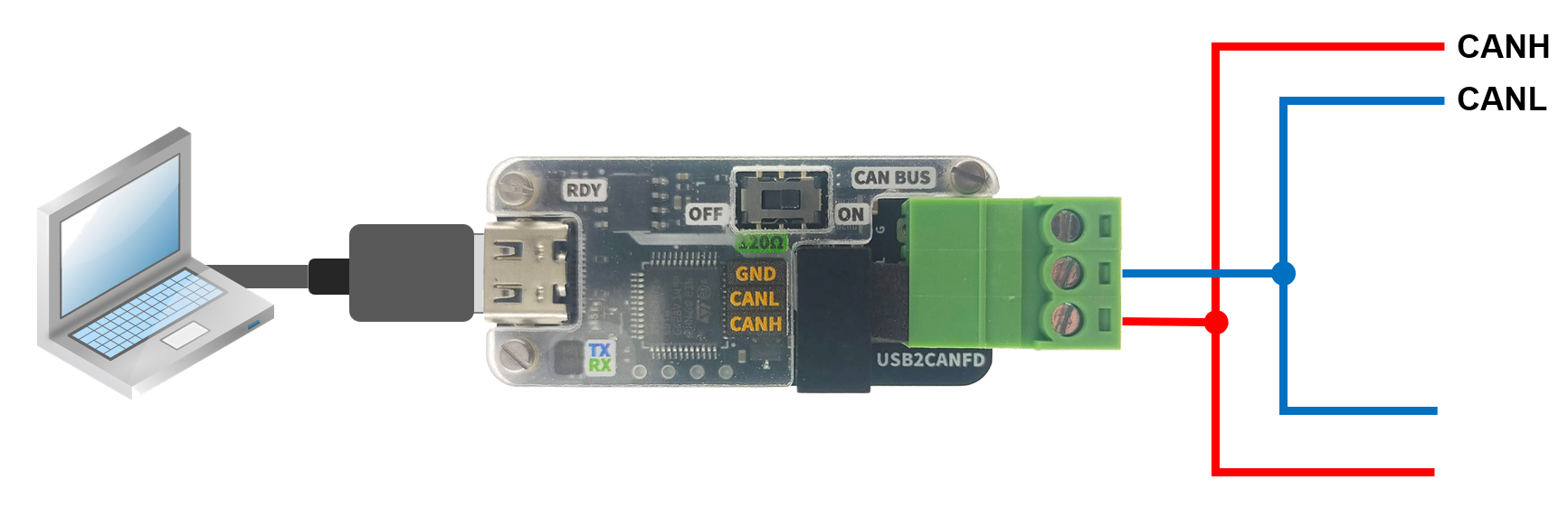

ต่อ CANH และ CANL เข้ากับ CAN Bus ที่ต้องการอ่านข้อมูล

จากนั้นเสียบตัวอ่านสัญญาณ CAN bus เข้ากับเครื่องคอมพิวเตอร์ด้วยสาย USB-C

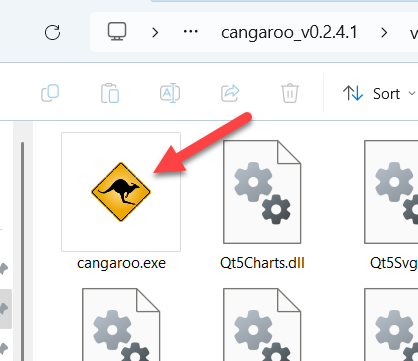

ดาวน์โหลดโปรแกรม แล้วคลายไฟล์ ZIP โปรแกรมที่โหลดมา จากนั้นดับเบิลคลิกเปิดไฟล์ cangaroo.exe

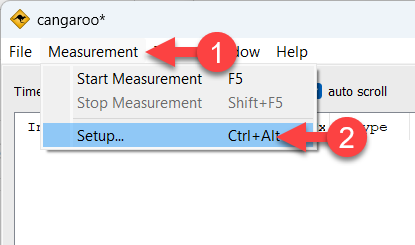

ตั้งค่าการเชื่อมต่อ โดยกดที่ Measurement > Setup...

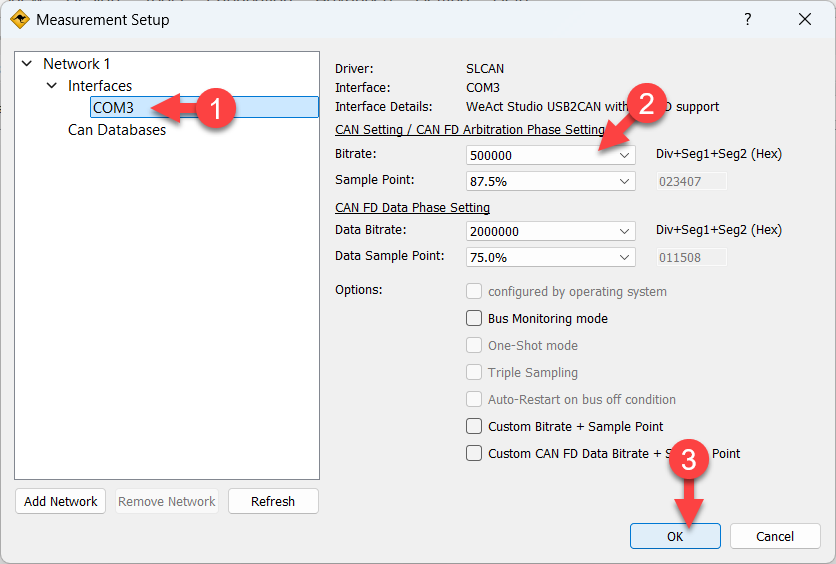

ในช่องด้านซ้าย เลือก COM ที่แสดง จากนั้นปรับ Bitrate ของ CAN bus แล้วกด OK

กด Measurement > Start Measurement เพื่อเริ่มอ่านข้อมูลที่วิ่งบนบัสทันที

หากเลือก Bitrate ถูกต้อง ข้อมูลที่วิ่งอยู่บนบัส จะแสดงขึ้นมาแล้ว (ดังรูป)
