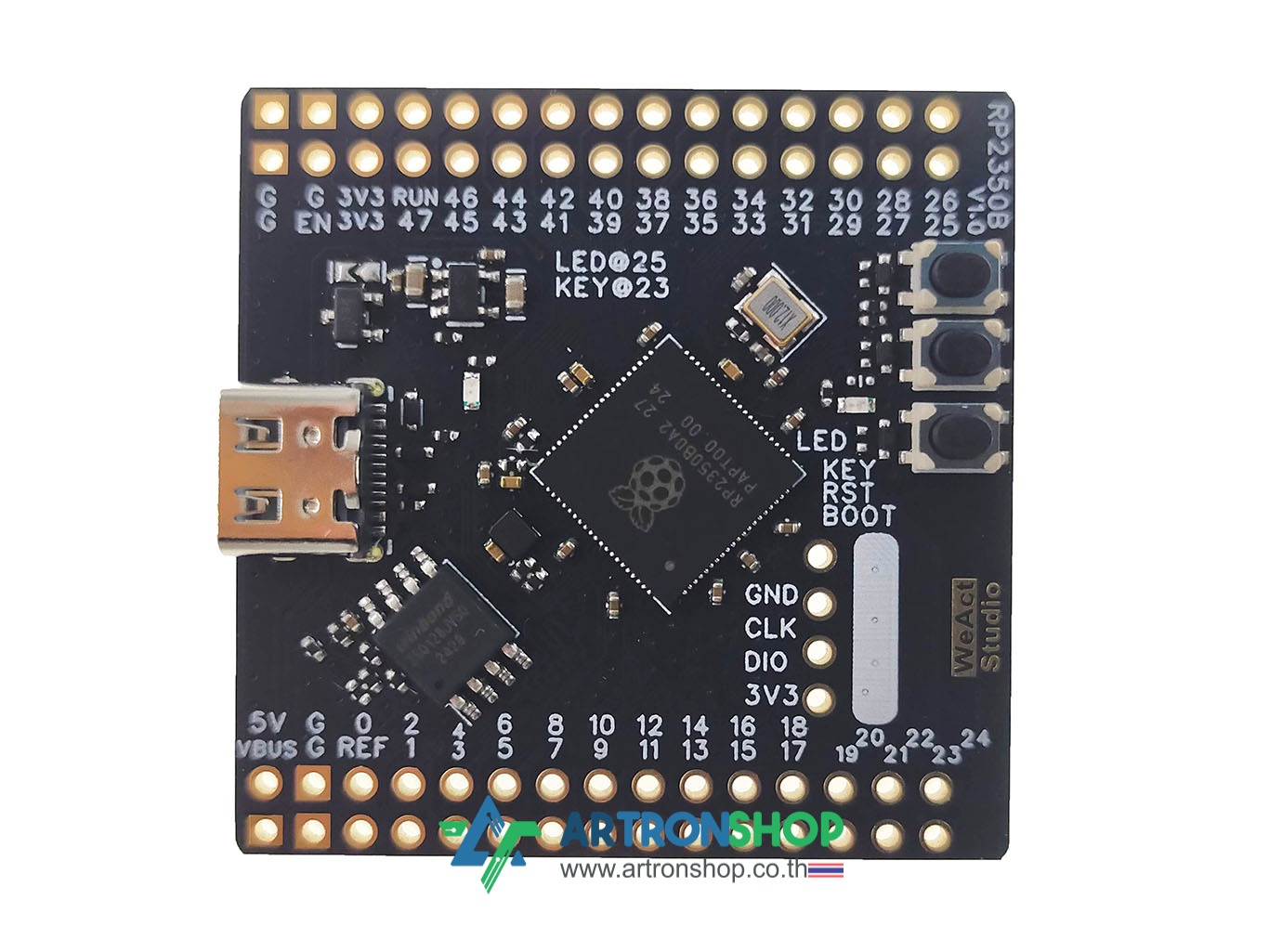

RP2350B บอร์ดพัฒนา Raspberry Pi RP2350B ARM Cortex-M33 RISC-V

RP2350B บอร์ดพัฒนา Raspberry Pi RP2350B ARM Cortex-M33 RISC-V ไมโครคอนโทรลเลอร์ประสิทธิภาพสูงรุ่นใหม่จาก Raspberry Pi ที่พัฒนาต่อจาก RP2040 เลือกใช้งาน CPU ได้ทั้งสถาปัตยกรรม Arm Cortex-M33 x2 หรือ Hazard3 RISC-V x2 ที่ความเร็ว 150 MHz มาพร้อม SRAM ขนาด 520 KB ซึ่งมากกว่ารุ่นก่อน (RP2040) ถึงสองเท่า มีพื้นที่เก็บโปรแกรม (Flash) ขนาด 16MB รองรับการบัดกรีติดตั้ง PSRAM เพิ่มเติม

RP2350 มาพร้อมกับ PIO ซึ่งเป็นตัวช่วยประมวลผลขนาดเล็ก (Co-Processors) 3 ตัว และ State Machines 12 ตัว ที่ช่วยให้สามารถสร้างอินเทอร์เฟซได้ด้วยซอฟต์แวร์โดยไม่ต้องใช้ CPU สามารถใช้ทำอินเตอร์เฟซ SPI, UART, I2C, RGB Interface, CAN bus และอินเทอร์เฟซอื่น ๆ ได้ตามการเขียนโปรแกรม

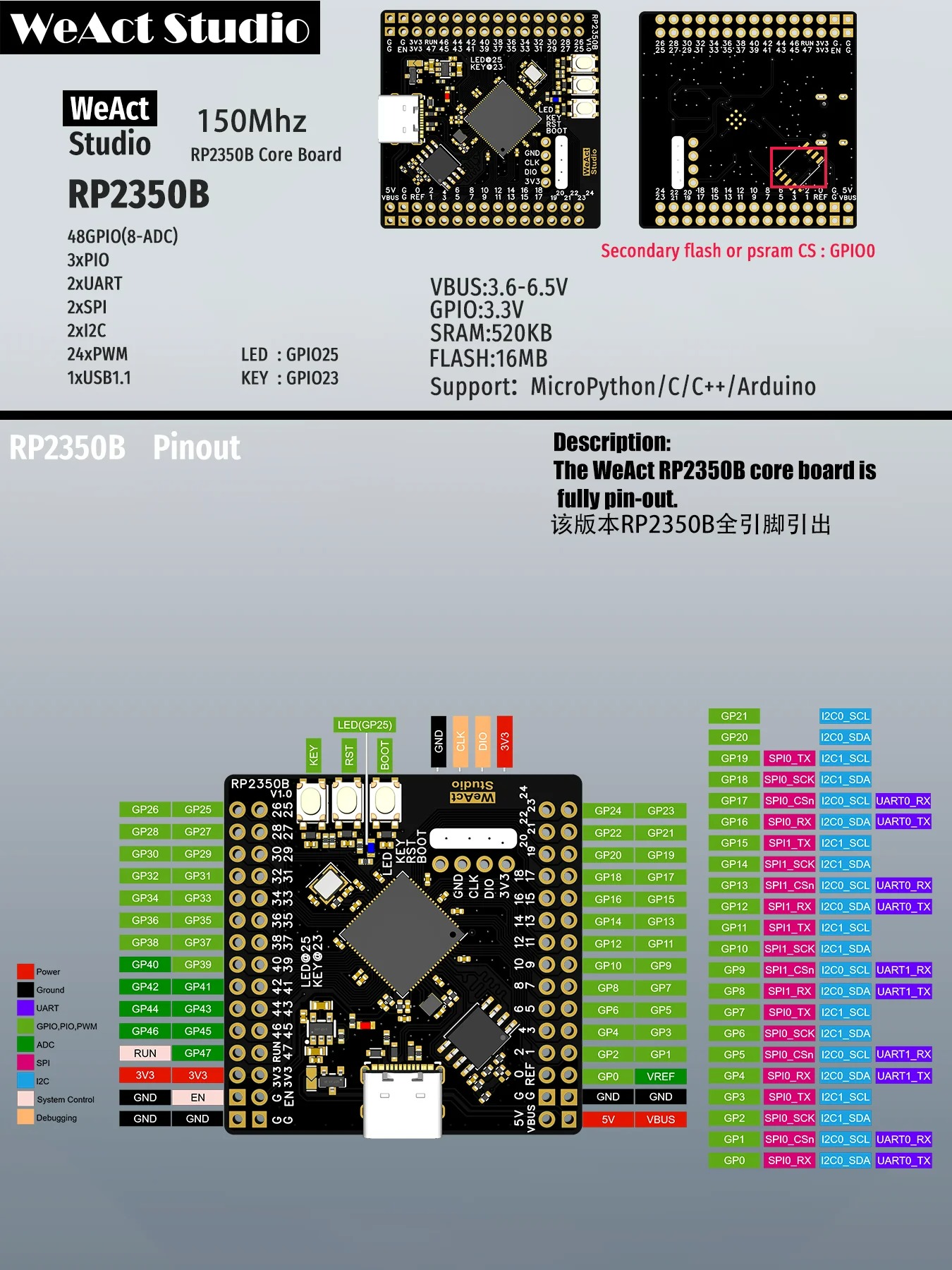

รองรับการเชื่อมต่ออุปกรณ์ภายนอกผ่าน GPIO x48, UART x2, SPI x2, I2C x2, PWM x24 และ USB ทำให้สามารถใช้งานได้หลากหลาย

RP2350B มีจำนวน GPIO สูงถึง 48 ขา เหมาะสำหรับใช้ในงานสมองกลฝั่งตัวทั่วไป ไปจนถึงแอปพลิเคชัน IoT และภาคอุตสาหกรรมที่มีใช้ I/O จำนวนมาก

รายละเอียดเชิงเทคนิค

• สถาปัตยกรรม CPU มีตัวเลือกระหว่าง Arm Cortex-M33 (Dual Core) หรือ Hazard3 RISC-V (Dual Core) ที่ความเร็ว 150MHz
• หน่วยความจำ SRAM ขนาด 520 KB และ Flash ขนาด 16 MB เชื่อมต่อผ่านบัส QSPI
• มี PIO (Programmable I/O) 3 ตัว พร้อม State Machines 12 ตัว
• รองรับการเชื่อมต่ออุปกรณ์ภายนอกผ่าน UART 2 ช่อง, SPI x2, I2C x2, PWM x24, ADC x8 และ USB-OTG
• มีวงจรป้องกันการโจมตีด้วยมีฮาร์ดแวร์แบบ fault injection มีวงจรเข้ารหัส SHA-256 แบบฮาร์ดแวร์ มีวงจร TRNG (True Random Number Generator)
• ใช้แรงดันไฟฟ้าทำงาน 3.3V
• มีหลอด LED แสดงสถานะได้รับไฟเลี้ยง และ LED โปรแกรมติด-ดับได้อิสระ
• มีสวิตช์กดติด-ปล่อยดับโปรแกรมได้อิสระ
• รองรับการเขียนโปรแกรมสั่งงานด้วย Arduino IDE
• อัพโหลดโปรแกรมผ่านช่อง USB-C
• ขนาด 41.4 * 41.1 มิลลิเมตร

สินค้าประกอบด้วย

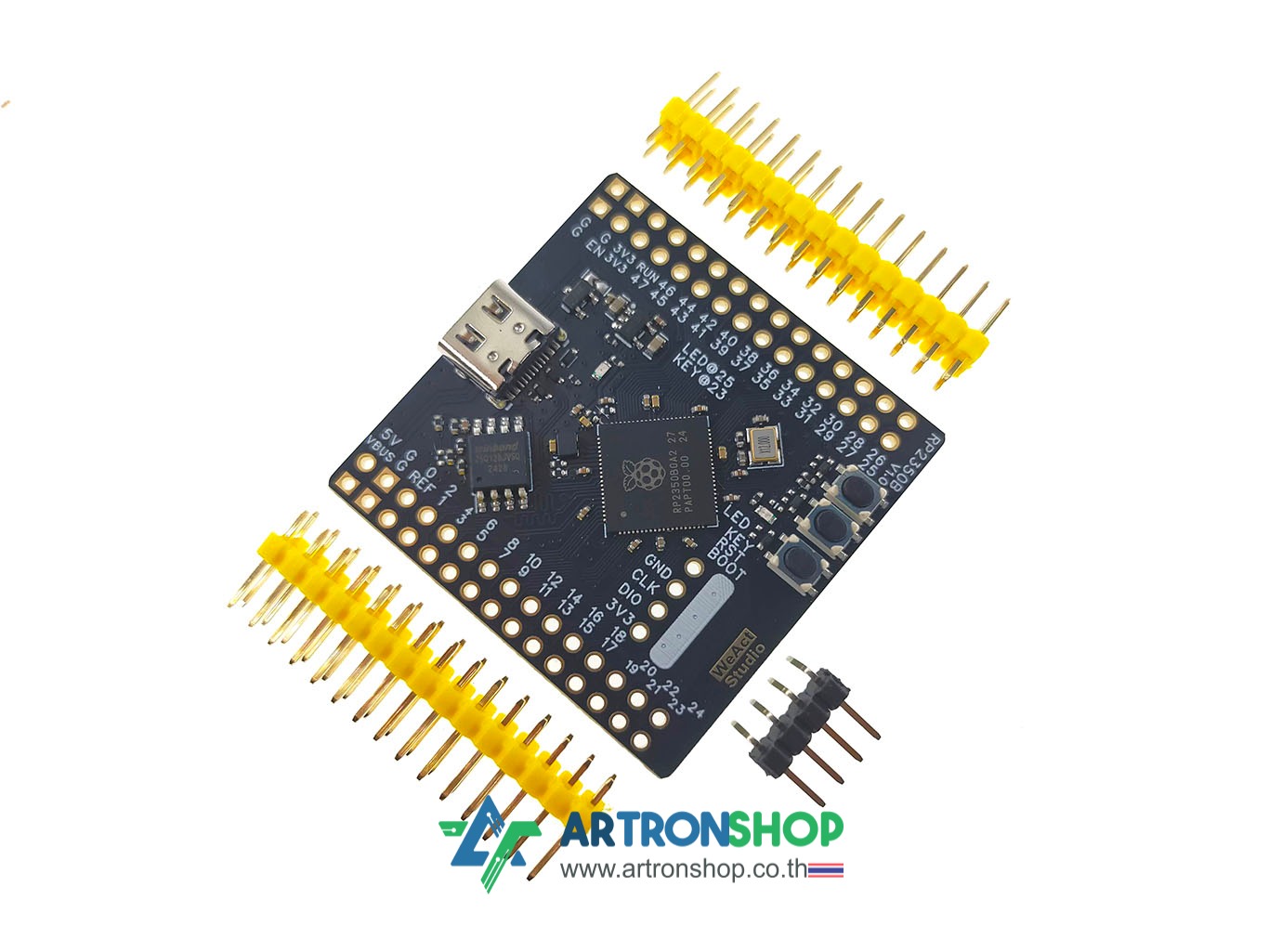

1. RP2350B บอร์ดพัฒนา Raspberry Pi RP2350B ARM Cortex-M33 RISC-V จำนวน 1 ชิ้น

เอกสารเพิ่มเติม

• วงจรไฟฟ้า และเอกสารอื่น ๆ จากผู้ผลิต : https://github.com/WeActStudio/WeActStudio.RP2350BCoreBoard
• RP2350 datasheet : https://datasheets.raspberrypi.com/rp2350/rp2350-datasheet.pdf
• RP2350 product brief : https://datasheets.raspberrypi.com/rp2350/rp2350-product-brief.pdf
• Arduino core : https://github.com/earlephilhower/arduino-pico

การใช้งาน

ติดตั้งบอร์ดเพิ่มในโปรแกรม Arduino IDE ผ่าน Boards Manager ตามบทความ การติดตั้ง และใช้งาน Arduino IDE V2 หัวข้อ การติดตั้งบอร์ด ESP32, ESP8266, STM32, RP2040 เพิ่ม เลือกบอร์ดเป็น Generic RP2350 แล้วอัพโหลดโค้ดใช้งานได้เลย
