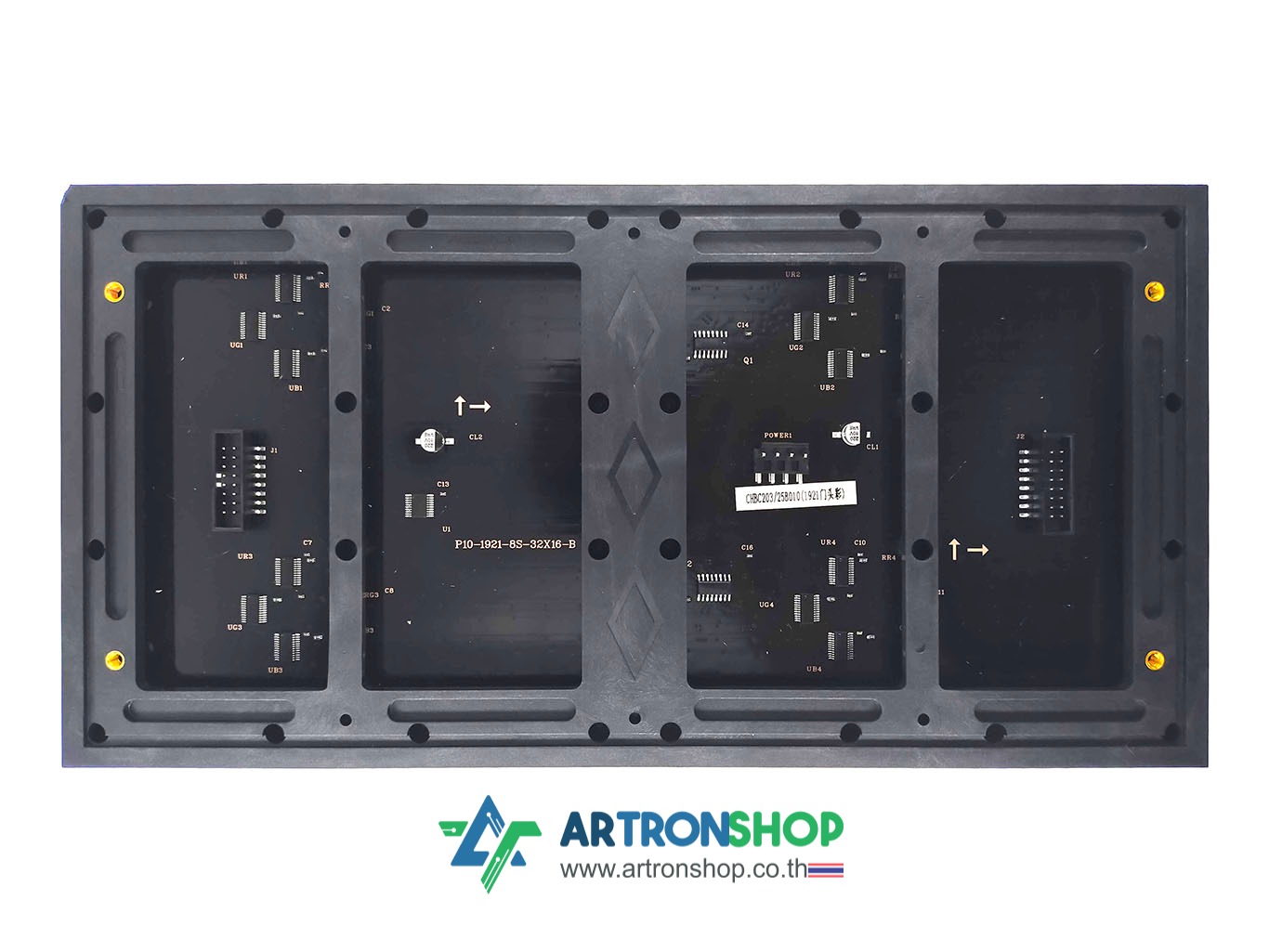

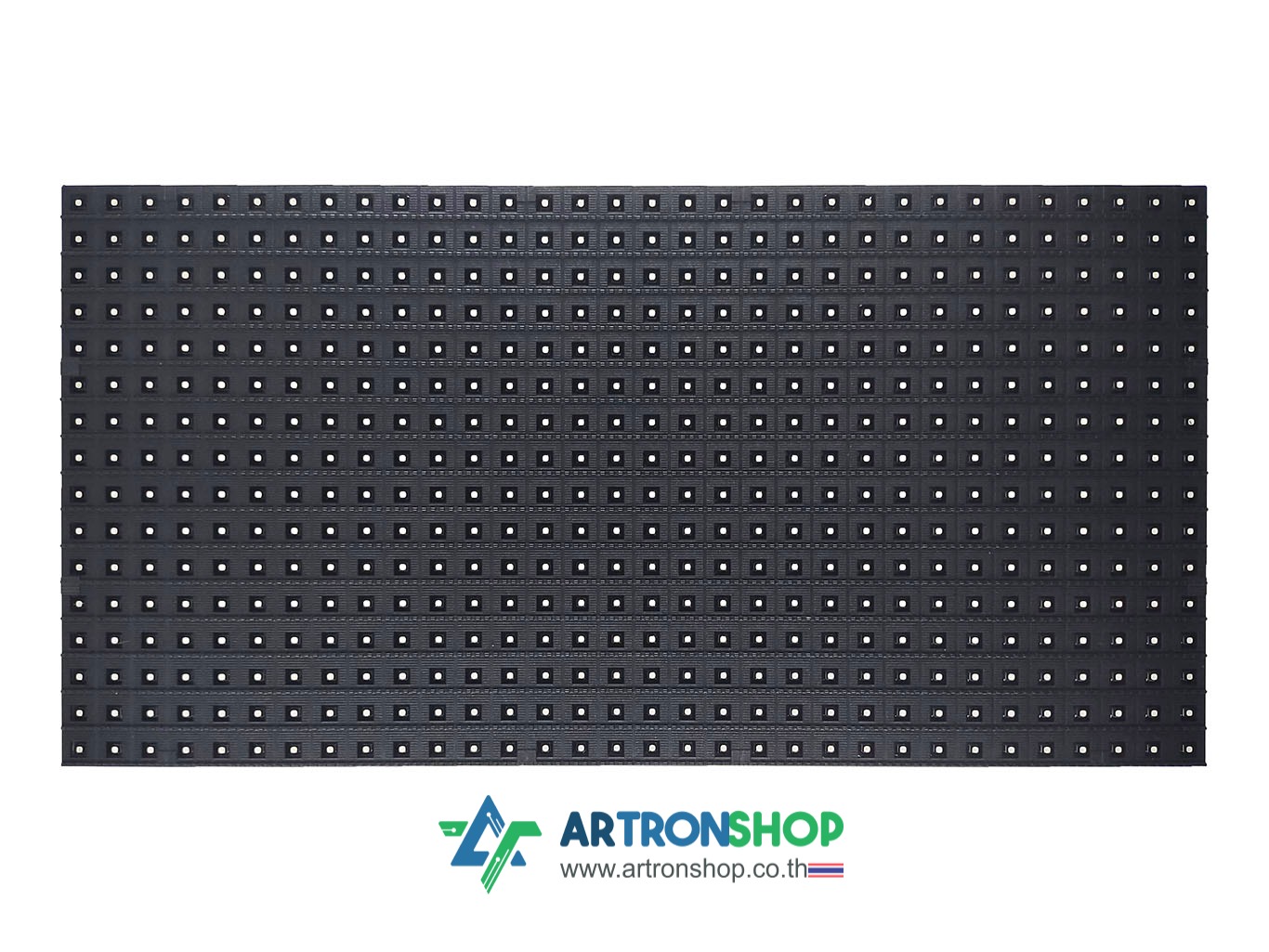

ป้ายไฟ P10 RGB 32*16 pixels Dot Matrix HUB75

ป้ายไฟ P10 RGB 32*16 pixels Dot Matrix HUB75 เป็นจอแสดงผลดิจิทัล ใช้งานได้กับบอร์ด ESP32, ESP32-S3 (แนะนำ), STM32, RP2040 และไมโครคอนโทรลเลอร์ประสิทธิภาพสูงหลายรุ่น ระยะห่างระหว่างพิกเซล (Pixel Pitch) 5 มิลลิเมตร ให้ภาพที่คมชัดแม้มองในระยะใกล้ ความละเอียด 32x16 พิกเซล แสดงผลข้อความ รูปภาพ และวิดีโอได้อย่างสวยงาม เหมาะสำหรับใช้ทำป้ายแสดงผลค่าเซ็นเซอร์ ป้ายโฆษณา ป้ายประชาสัมพันธ์ หรือป้ายบอกสถานะ ใช้งานภายในอาคาร (ไม่กันน้ำ)

ใช้พอร์ตเชื่อมต่อแบบ HUB75 ที่เป็นที่นิยมในวงการป้ายไฟ LED สามารถเชื่อมต่อและควบคุมได้ง่ายผ่านบอร์ดควบคุมที่รองรับมาตรฐาน HUB75 โดยตรง ต่อพ่วงหลายแผงเพื่อสร้างจอขนาดใหญ่ได้

ด้วยเทคโนโลยี RGB ทำให้สามารถแสดงสีได้มากถึง 16.7 ล้านสี ให้ภาพที่สมจริงและสีสันสดใส เหมาะสำหรับการโฆษณา ประชาสัมพันธ์ หรือตกแต่งสถานที่

ประหยัดพลังงานด้วยเทคโนโลยี LED ประสิทธิภาพสูง ใช้กำลังไฟต่ำแต่ให้ความสว่างสูง เหมาะสำหรับการใช้งานต่อเนื่อง

รายละเอียดเชิงเทคนิค

• เป็นหน้าจอแบบ Dot Matrix
• การสแกนแสดงผล จัดการโดยไมโครคอนโทรลเลอร์ (ใช้งานได้กับไมโครคอนโทรลเลอร์ประสิทธิภาพสูงเท่านั้น)
• ความละเอียด 32 x 16 พิกเซล
• ประเภทหลอด LED: SMD2121
• แสดงผล 3 สี แดง-เขียว-ฟ้า (RGB)
• ระยะห่างระหว่างพิกเซล 5 มิลลิเมตร
• ความสว่าง 1000 CD/m3
• ใช้แรงดันไฟฟ้า 5V DC
• ใช้กระแสไฟสูงสุด 3A
• อินเทอร์เฟซ HUB75
• อุณหภูมิการทำงาน: -20°C ถึง +50°C
• ขนาด 320 * 160 มิลลิเมตร

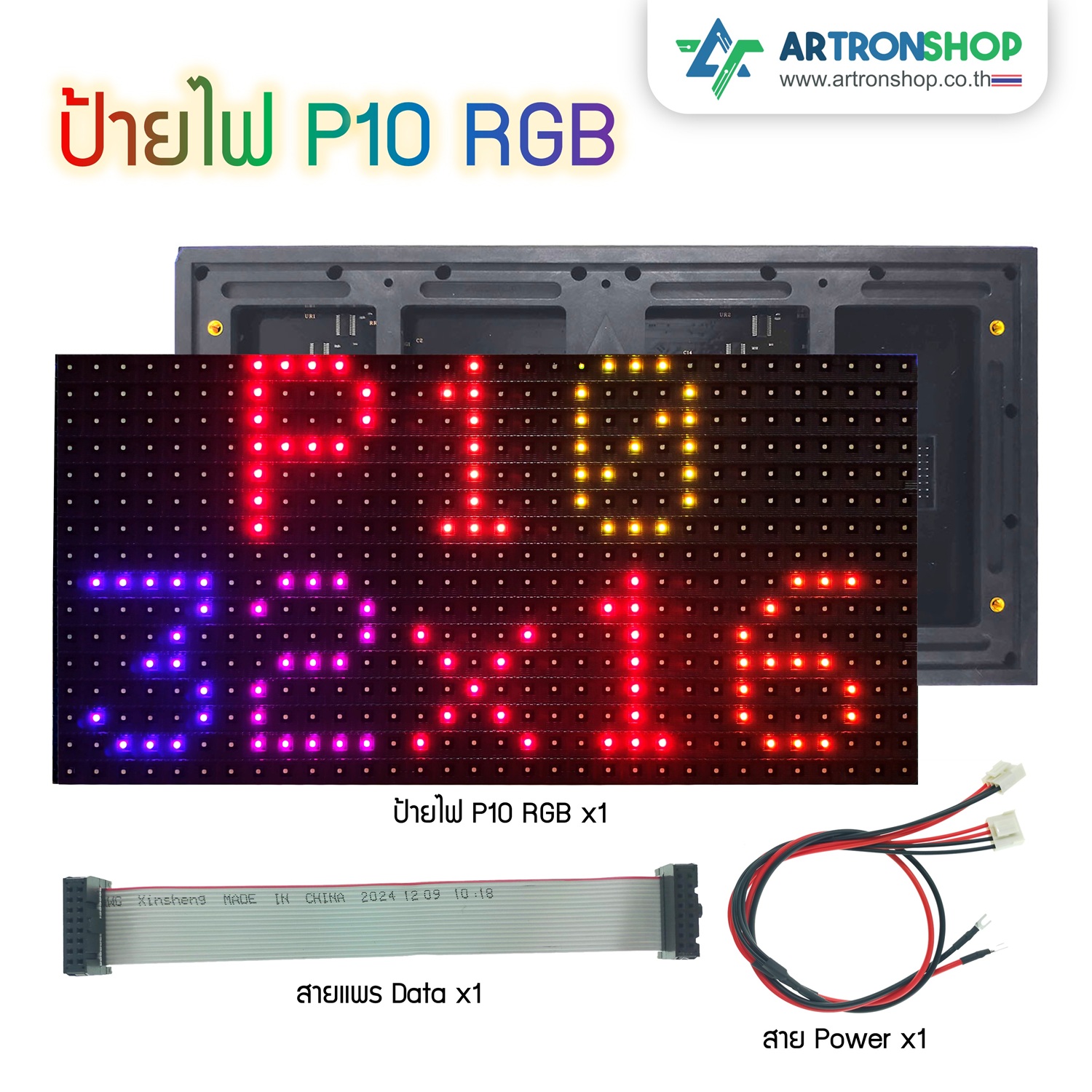

สินค้าประกอบด้วย

1. ป้ายไฟ LED Matrix P10 RGB 32*16 pixels จำนวน 1 แผ่น
2. สาย Data HUB75 จำนวน 1 เส้น
3. สาย Power DC 5V จำนวน 1 เส้น

การใช้งาน

ตัวหน้าจอ Dot Matrix จำเป็นต้องใช้งานร่วมกับไมโครคอนโทรลเลอร์ประสิทธิภาพสูง เช่น ESP32, ESP32-S3, STM32, RP2040, RP2350 เป็นต้น เนื่องจากการแสดงผลต้องใช้การสแกนแถว (Row) ที่ความเร็วสูงมาก

ArtronShop แนะนำให้ใช้งานร่วมกับ ESP32/ESP32-S3 เนื่องจาก ESP32/ESP32-S3 มีวงจรพิเศษ (I2S/LCDCAM) ช่วยให้การสแกนหน้าจอทำผ่าน DMA ลดการใช้งาน CPU ลง

การใช้งานร่วมกับ ESP32

แนะนำให้ใช้งานร่วมกับชุดพัฒนา IOXESP32 ต่อดังรูป

ติดตั้งไลบรารี่ ESP32 HUB75 LED MATRIX PANEL DMA Display ผ่าน Library Manager

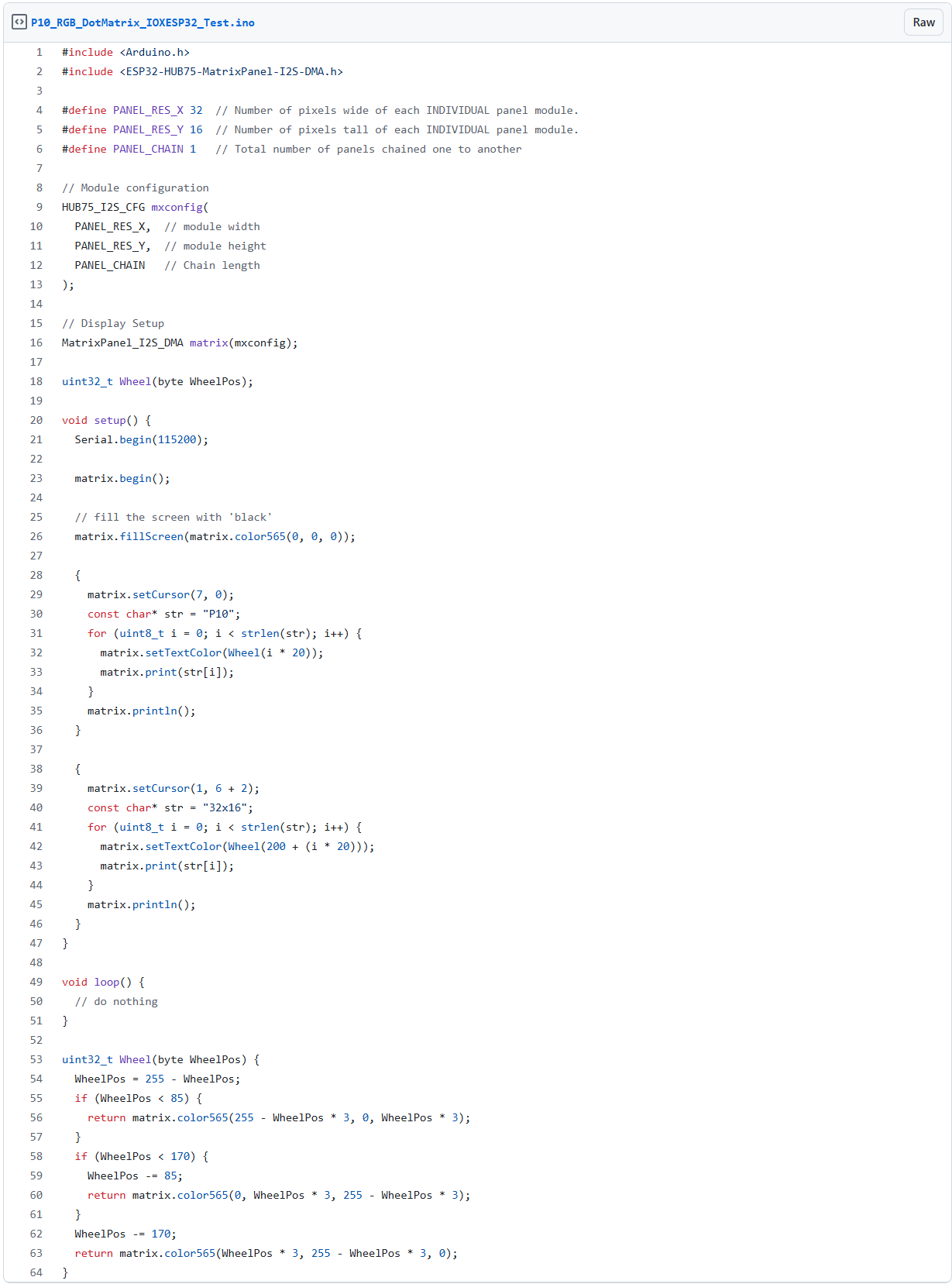

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ (กดที่รูปเพื่อดาวน์โหลดโค้ด)

ผลที่ได้ หน้าจอจะแสดงผลข้อความออกมาแล้ว

อ่านรายละเอียดการใช้งานชุด IOXESP32 HUB75 ได้ที่ https://docs.ioxesp32.com/ioxesp32-hub75-matrix-panel-shield/introduce

การใช้งานร่วมกับ ESP32-S3

การต่อใช้งานร่วมกับ ESP32-S3 ให้ต่อวงจรดังนี้

ติดตั้งไลบรารี่ Adafruit_Protomatter ผ่าน Library Manager

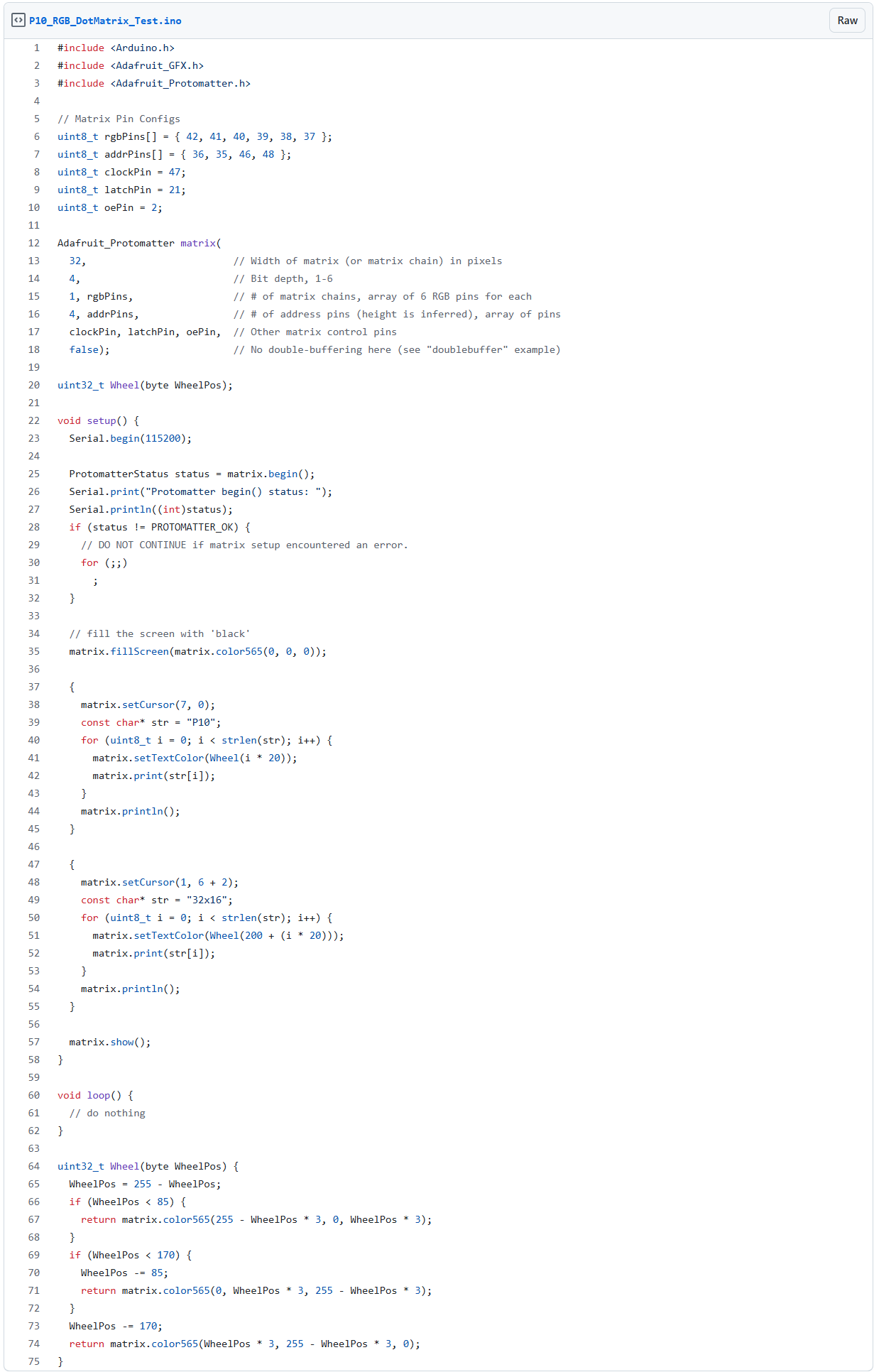

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ (กดที่รูปเพื่อดาวน์โหลดโค้ด)

ผลที่ได้ หน้าจอจะแสดงผลข้อความออกมาแล้ว
