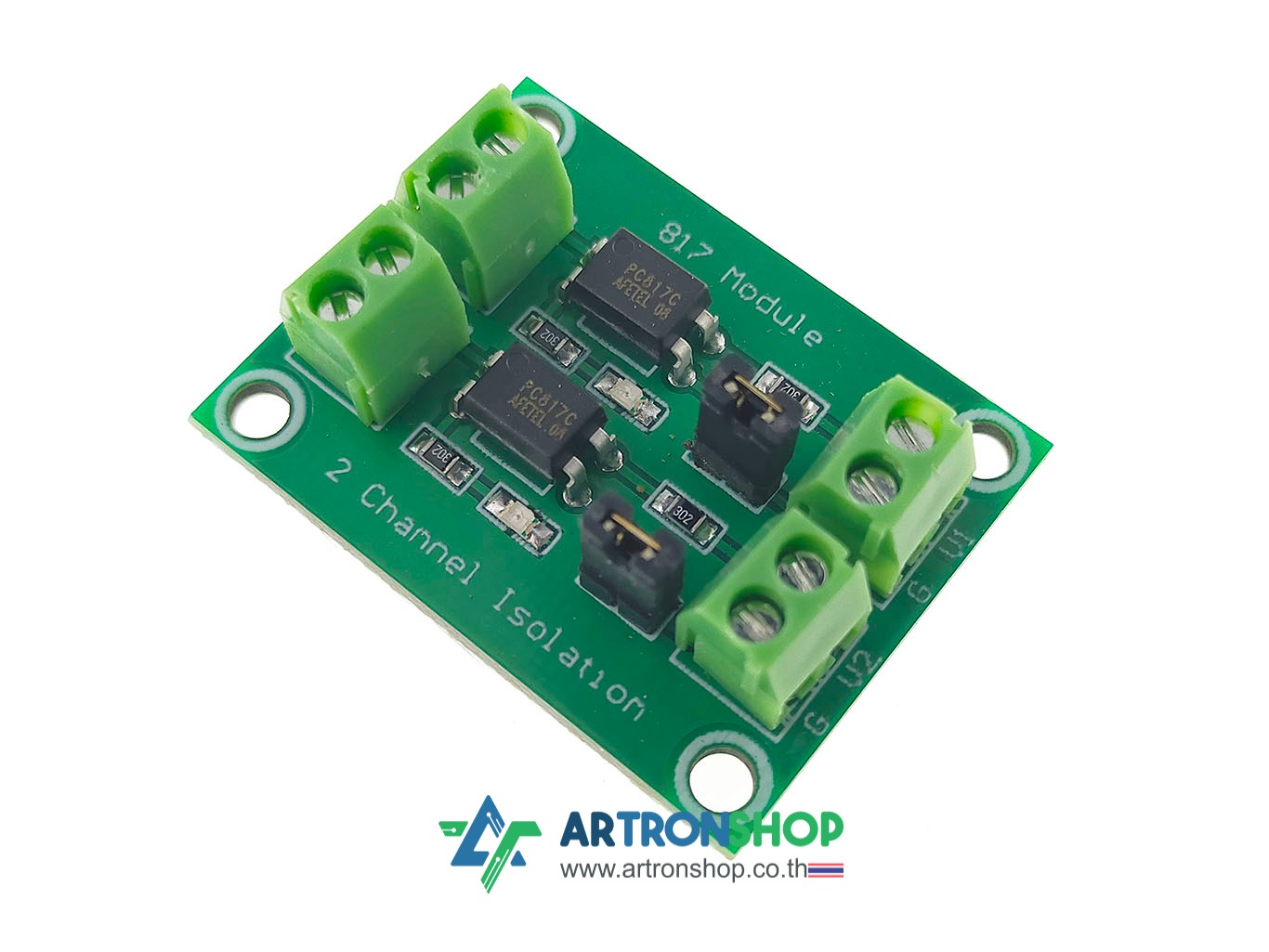

โมดูลควบคุมแยกกราวน์ 2 ช่อง Optocoupler Isolation Module

โมดูลควบคุมแยกกราวน์ 2 ช่อง Optocoupler Isolation Module โมดูลแยกสัญญาณทางไฟฟ้าระหว่างวงจรสองวงจรโดยใช้ออปโตคัปเปลอร์ (Optocoupler) ทำหน้าที่ป้องกันกระแสไฟฟ้าและสัญญาณรบกวนไม่ให้ข้ามระหว่างวงจร ซึ่งช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความอ่อนไหวจากความเสียหายที่อาจเกิดจากกระแสไฟฟ้าเกินหรือสัญญาณรบกวน โดยใช้แสงเป็นตัวถ่ายโอนสัญญาณระหว่างอินพุตและเอาต์พุต (ไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรง) ใช้งานในอุตสาหกรรมต่างๆ เช่น การแยกสัญญาณระหว่างเซ็นเซอร์และคอนโทรลเลอร์ การควบคุมระบบอัตโนมัติ การสื่อสารระหว่างวงจรที่มีแหล่งจ่ายไฟต่างกัน และการป้องกันอุปกรณ์อิเล็กทรอนิกส์จากไฟกระชาก ตัวอย่างการใช้งาน ได้แก่ การเชื่อมต่อระหว่างวงจรควบคุมในระบบอุตสาหกรรม, การเชื่อมต่อเซ็นเซอร์กับไมโครคอนโทรลเลอร์, การสร้างระบบเฝ้าระวังทางไฟฟ้า เป็นต้น

รายละเอียดเชิงเทคนิค

• เหมาะสำหรับใช้แปลงสัญญาณจากเซ็นเซอร์อุตสาหกรรม ให้เป็นแรงดัน 3.3V/5V สำหรับต่อเข้ากับไมโครคอนโทรลเลอร์
• รองรับเซ็นเซอร์ทั้งแบบ NPN และ PNP
• รองรับสัญญาณอินพุตตั้งแต่ 3.3V ถึง 24V DC สามารถใช้งานร่วมกับไมโครคอนโทรลเลอร์ อุปกรณ์อิเล็กทรอนิกส์ และเซ็นเซอร์ได้หลากหลาย
• มีช่องสัญญาณ 2 ช่องอิสระ
• แรงดันไฟฟ้าแยกช่อง (Isolation Voltage) 3,000V - 5,000V ระหว่างอินพุตและเอาต์พุต ช่วยป้องกันกระแสไฟฟ้ารบกวนและไฟกระชากได้อย่างมีประสิทธิภาพ
• มีความเร็วในการตอบสนอง (Response Time) ต่ำกว่า 1 uS ทำให้สามารถกับสัญญาณดิจิทัลความถี่สูงได้
• อุณหภูมิทำงาน -40°C ถึง +85°C
• ใช้หลักการส่งผ่านสัญญาณผ่านแสง ด้วยออปโตคัปเปลอร์ PC817
• ขนาด 38 * 47 มิลลิเมตร

สินค้าประกอบด้วย

1. โมดูลควบคุมแยกกราวน์ 2 ช่อง Optocoupler Isolation Module จำนวน 1 ชิ้น
