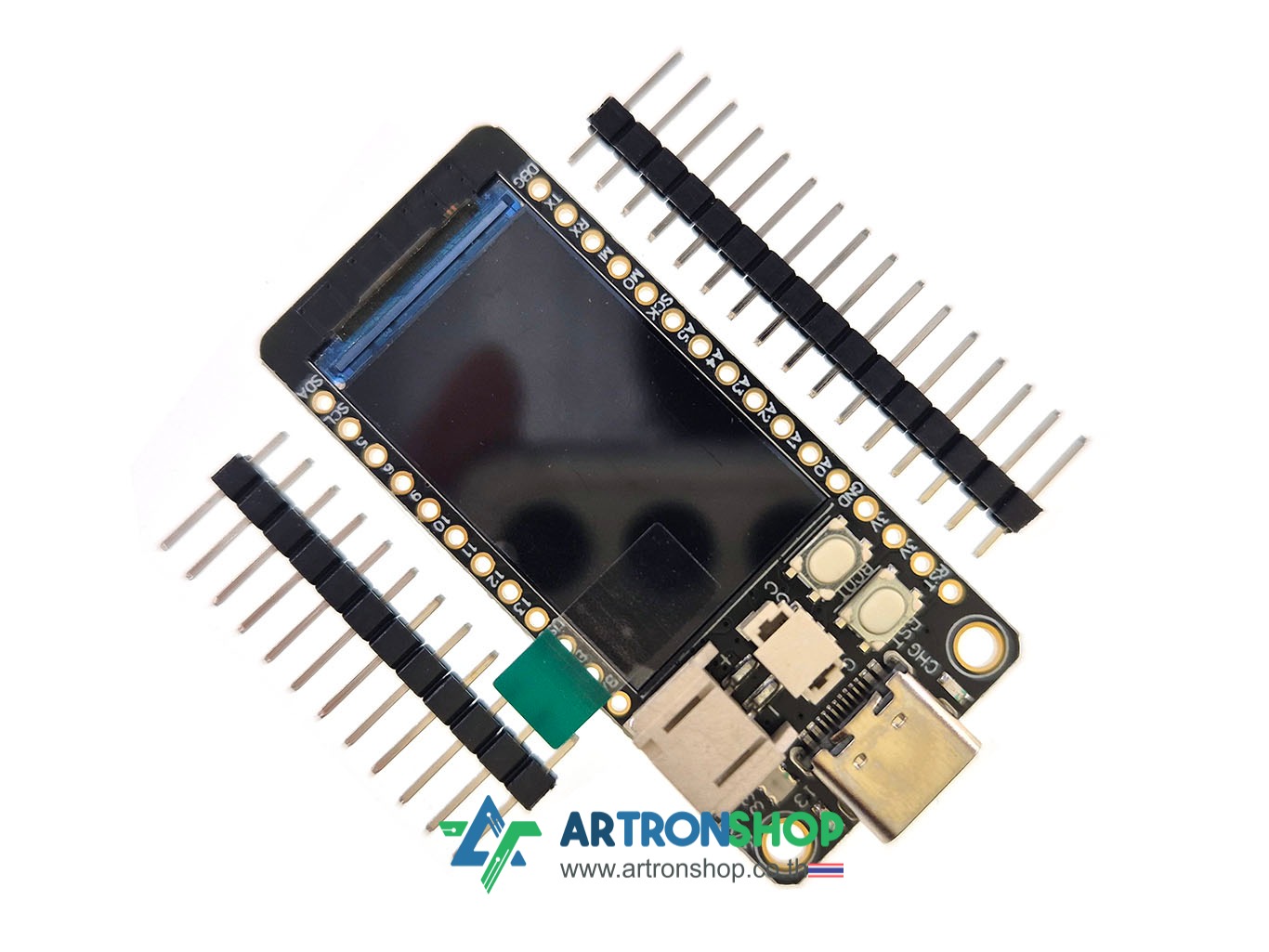

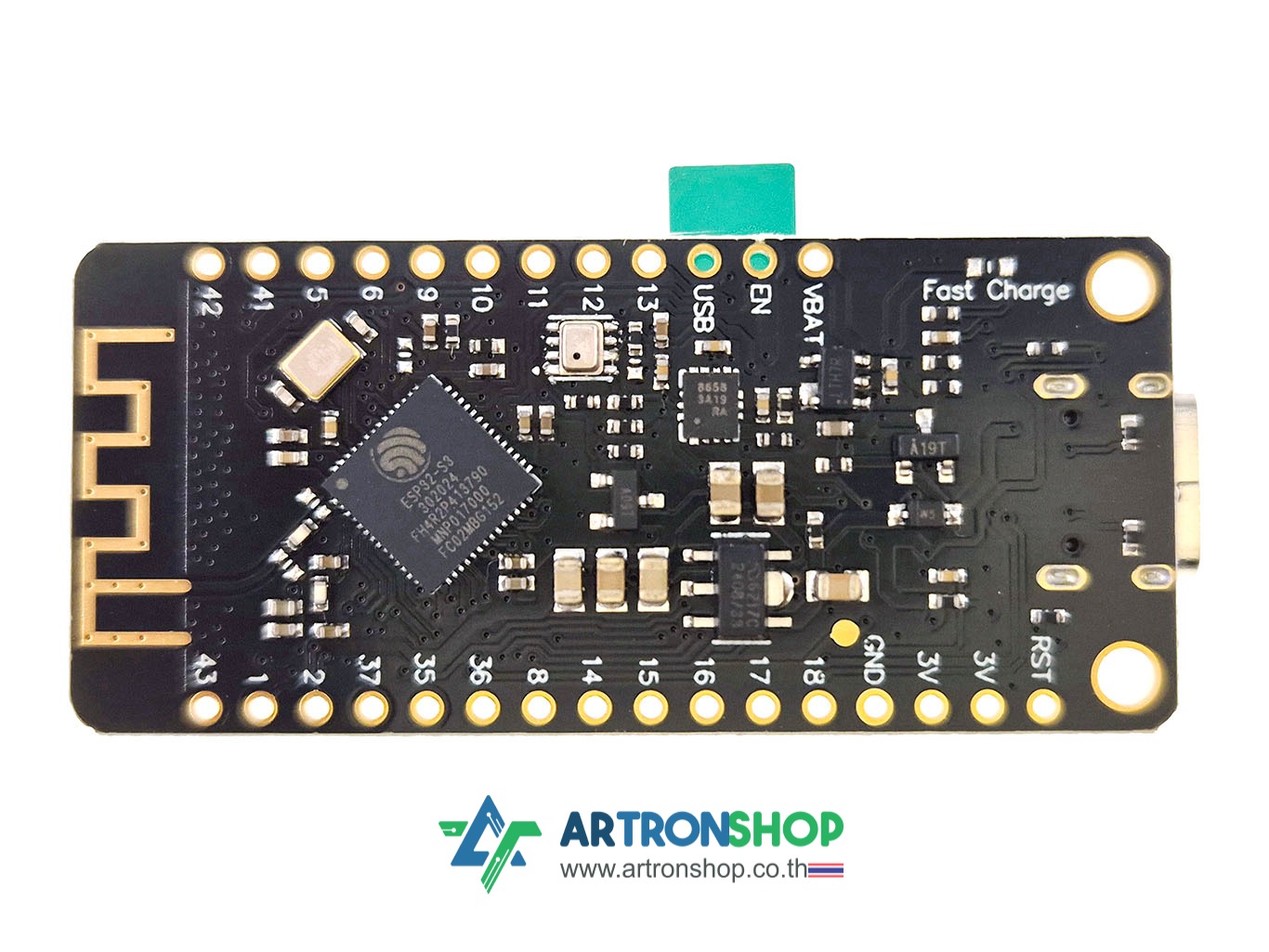

บอร์ด ESP32-S3 พร้อมจอ TFT LCD 1.14 นิ้ว

บอร์ด ESP32-S3 พร้อมจอ TFT LCD 1.14 นิ้ว ชิปไมโครคอนโทรลเลอร์ ESP32-S3 แรงสุดในซีรีย์ S มาพร้อมจอ TFT LCD 1.14 นิ้ว เชื่อมต่อผ่าน SPI แสดงผลสี RGB, เซ็นเซอร์ Accelerometer+Gyroscope+วัดอุณหภูมิ เบอร์ QMI8658C เชื่อมต่อผ่าน I2C, เซ็นเซอร์วัดความกดอากาศ/วัดความสูง เบอร์ BMP280

ชิปไมโครคอนโทรลเลอร์ ESP32-S3 มาพร้อมแรมขนาด 512kB (SRAM) + 2MB (PSRAM), พื้นที่เก็บโปรแกรม (Flash) ขนาด 4MB รองรับการเชื่อมต่อ WiFi 2.4G มาตรฐาน b/g/n, รองรับการเชื่อมต่อบลูทูธ 5 (LE), รองรับการเชื่อมต่ออุปกรณ์ภายนอกผ่าน GPIO, ADC x16, I2C x2, SPI x2, UART x3, I2S x2, RMT, LCD-CAM

มาพร้อมจอ TFT LCD 1.14 นิ้ว เบอร์ ST7789 เชื่อมต่อกับ ESP32-S3 ผ่าน SPI รองรับการใช้งานร่วมกับไลบรารี่ TFT_eSPI

เซ็นเซอร์ Accelerometer 3 แกน, Gyroscope 3 แกน เบอร์ QMI8658C รองรับการตั้งค่าการวัดได้สูงสุด 2g ถึง 16g (Accelerometer) และ ±16°/s ถึง ±2048°/s (Gyroscope) ความละเอียด 16 บิต เซ็นเซอร์วัดอุณหภูมิวัดค่าได้ -40 to +85 องศาเซลเซียส เชื่อมต่อกับ ESP32-S3 ผ่าน I2C

เซ็นเซอร์วัดความกดอากาศ/วัดความสูง เบอร์ BMP280 วัดความกดอากาศได้ 300-1100 hPa ความแม่นยำ ±0.12 hPa เชื่อมต่อกับ ESP32-S3 ผ่าน I2C

รองรับการต่อแบตเตอรี่ Li+ แรงดัน 4.2V ผ่านคอนเนคเตอร์ PH2.0 มาพร้อมวงจรชาร์จแบตเตอรี่ในตัว

รายละเอียดเชิงเทคนิค

• เป็นบอร์ด ESP32-S3 ที่มาพร้อมจอ LCD ขนาด 1.14 นิ้ว, เซ็นเซอร์ Acc+Gyro+Temp, เซ็นเซอร์ Barometer
• รองรับการเชื่อมต่อ Wi-Fi 2.4GHz (802.11 b/g/n) และ Bluetooth 5 (LE)
• หน่วยประมวลผลสถาปัตยกรรม Xtensa® 32-bit LX7 dual-core processor สัญญาณนาฬิกา 240MHz
• พื้นที่อัพโหลดโปรแกรม (Flash) ขนาด 4MB
• มีแรมขนาด 512kB (SRAM) + 2MB (QSPI PSRAM)
• มาพร้อมจอ TFT LCD 1.14 นิ้ว เบอร์ ST7789 เชื่อมต่อกับ ESP32-S3 ผ่าน SPI
• มาพร้อมเซ็นเซอร์ Accelerometer 3 แกน+Gyroscope 3 แกน เบอร์ QMI8658C เชื่อมต่อกับ ESP32-S3 ผ่าน I2C
• มาพร้อมเซ็นเซอร์วัดความกดอากาศ/วัดความสูง เบอร์ BMP280 เชื่อมต่อกับ ESP32-S3 ผ่าน I2C
• อัพโหลดโปรแกรมผ่าน USB-C
• มีเสาอากาศในตัว
• มีสวิตช์รีเซ็ต (RST) และ BOOT ใช้บังคับเข้าโหมดอัพโหลดโปรแกรม
• มีหลอดแอลอีดี RGB เบอร์ WS2812 โปรแกรมได้อิสระบนบอร์ด ต่ออยู่กับ GPIO33
• มีหลอดแอลดีอีโปรแกรมติด-ดับได้อิสระ ต่ออยู่กับ GPIO13
• รองรับการเชื่อมต่อแบตเตอรี่ผ่านช่อง PH2.0
• มีวงจรชาร์จแบตเตอรี่ในตัว
• มีไฟสแสดงสถานะชาร์จแบตเตอรี่ ติดเมื่อกำลังชาร์จ ดับเมื่อชาร์จเต็ม
• รองรับการเชื่อมต่ออุปกรณ์ I2C ผ่าน STEMMA QT
• รองรับการเขียนโปรแกรมด้วยภาษา C/C++ แบบ Arduino และ ESP-IDF
• รองรับการเขียนโปรแกรมด้วยภาษาไพทอน (MicroPython)

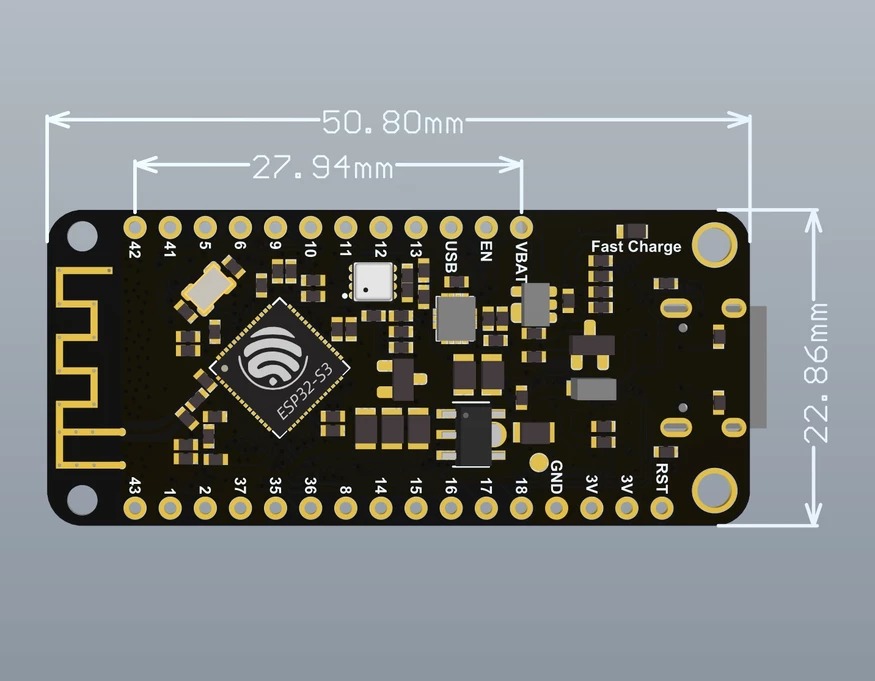

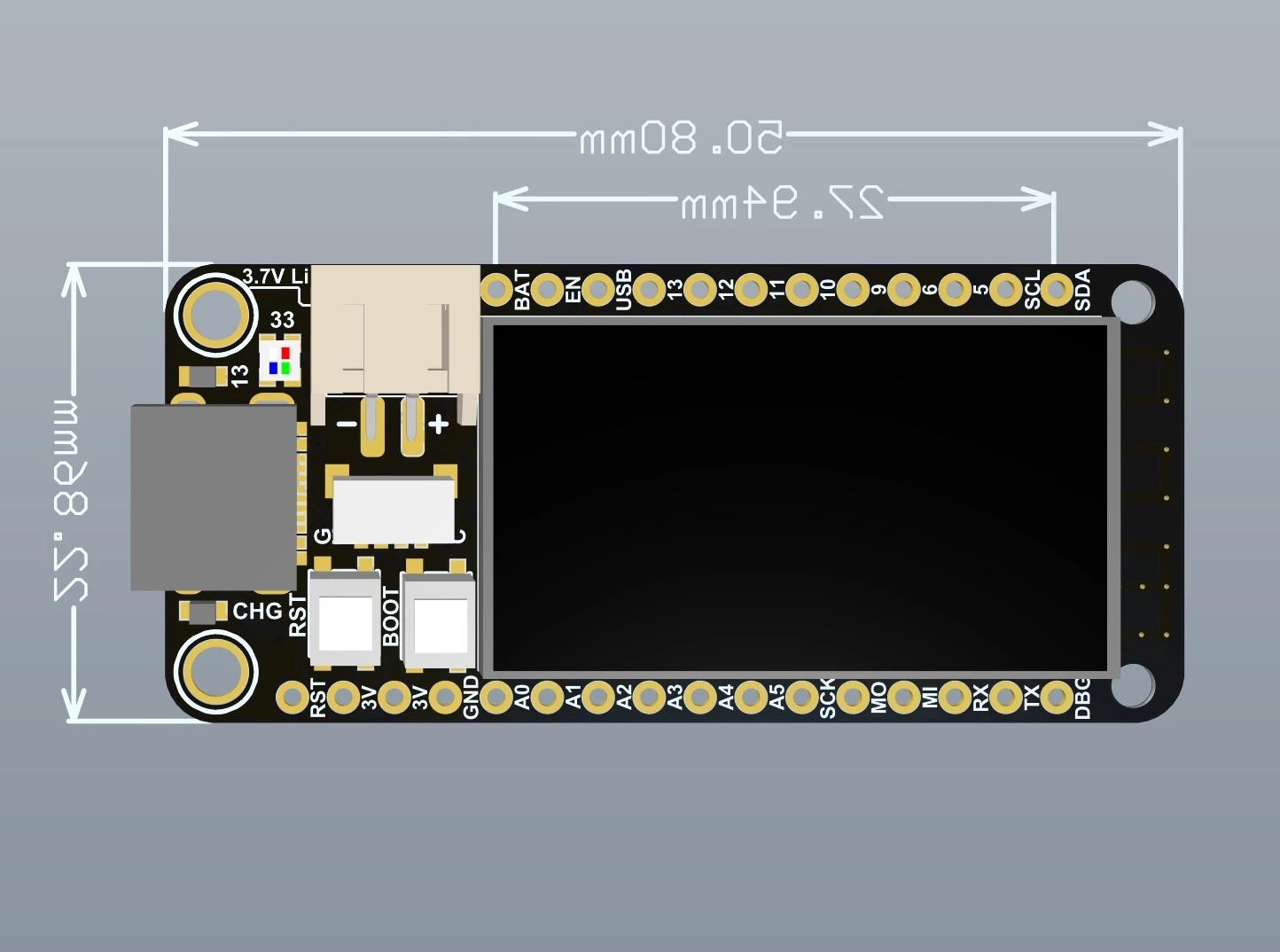

• ขนาด 50.8 * 22.8 มิลลิเมตร

สินค้าประกอบด้วย

1. บอร์ด ESP32-S3 พร้อมจอ TFT LCD 1.14 นิ้ว จำนวน 1 ชิ้น

เอกสารเพิ่มเติม

• ESP32-S3 Series Datasheet : https://www.espressif.com/sites/default/files/documentation/esp32-s3_datasheet_en.pdf
• QMI8658C Datasheet : https://www.lcsc.com/datasheet/lcsc_datasheet_2108161930_QST-QMI8658C_C2842151.pdf
• BMP280 Datasheet : https://www.bosch-sensortec.com/media/boschsensortec/downloads/datasheets/bst-bmp280-ds001.pdf

การใช้งาน

ใช้งานเหมือบอร์ด ESP32 ปกติ เพียงแต่ตอนเลือกบอร์ดให้เลือก Adafruit ESP32-S3 TFT Feather

การใช้งานร่วมกับ Arduino ต้องติดตั้ง Arduino core of ESP32 เพิ่มก่อน อ่านขั้นตอนได้ที่บทความ การติดตั้ง และใช้งาน Arduino IDE V2

การใช้งานจอ แนะนำให้ใช้งานไลบรารี่ TFT_eSPI อ่านรายละเอียดการใช้งานได้ที่บทความ การใช้งานจอ LCD TFT ร่วมกับ ESP32 ด้วยไลบรารี่ TFT_eSPI โดยต้องแก้ไขการตั้งค่าในไฟล์ User_Setups/Setup135_ST7789.h ดังนี้

• #define TFT_BL     45
• #define TFT_MISO 37
• #define TFT_MOSI 35
• #define TFT_SCLK 36
• #define TFT_CS    7
• #define TFT_DC    39
• #define TFT_RST   40
