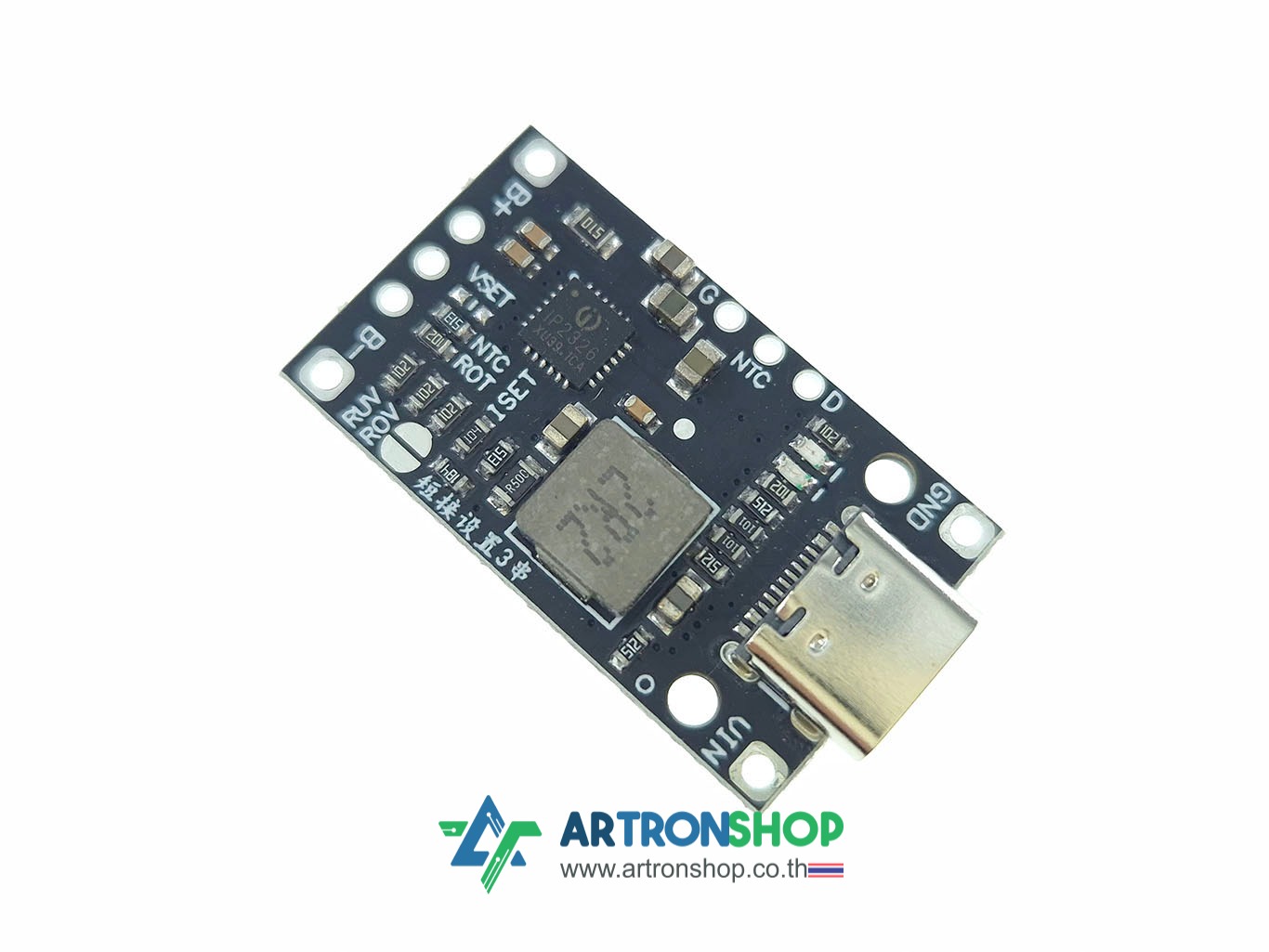

โมดูลชาร์จแบตเตอรี่ลิเธียม 2 เซลล์ พร้อมบาลานซ์ 2S Li-ion Charger Module IP2326

โมดูลชาร์จแบตเตอรี่ลิเธียม 2 เซลล์ พร้อมบาลานซ์ 2S Li-ion Charger Module IP2326 ใช้ชาร์จแบตเตอรี่ลิเธียมไอออนและลิเธียมโพลีเมอร์แบบ 2 เซลล์ต่ออนุกรม (8.4V) มาพร้อมกับระบบบาลานซ์เซลล์ในตัว ช่วยสร้างสมดุลแรงดันไฟฟ้าระหว่างเซลล์แบตเตอรี่ทั้งสองก้อน ป้องกันการชาร์จเกินและจ่ายไฟเกินที่อาจทำให้แบตเตอรี่เสียหาย มีไฟ LED แสดงสถานะการทำงานที่รองรับการชาร์จด้วยแรงดัน 5V ผ่านพอร์ต USB-C หรือแหล่งจ่ายไฟภายนอก เหมาะสำหรับใช้ในอุปกรณ์พกพาต่างๆ ที่ต้องการระบบชาร์จแบตเตอรี่

รายละเอียดเชิงเทคนิค

• เป็นโมดูลชาร์จแบตเตอรี่ลิเธียม
• ใช้ชิป IP2326 จัดการการชาร์จ
• รองรับแบตเตอรี่ 2 เซลล์ (8.4V)
• รับแรงดันไฟเข้า 5V DC ผ่านพอร์ต USB-C หรือขั้วต่อภายนอก
• กระแสชาร์จ 1A
• แรงดันเอาต์พุต 8.4V เมื่อแบตเตอรี่เต็ม (4.2V ต่อเซลล์)
• มีระบบบาลานซ์เซลล์ในตัว ทำงานอัตโนมัติเพื่อสร้างสมดุลแรงดันระหว่างเซลล์
• มีระบบป้องกันการชาร์จเกิน (Overcharge Protection)
• มีระบบป้องกันอุณหภูมิสูงเกินไป (Thermal Protection)
• มี LED สีแดงแสดงสถานะการชาร์จ และ LED แสดงสถานะเต็ม
• ความถี่สวิตชิ่งประมาณ 500 kHz
• ประสิทธิภาพการชาร์จสูงถึง 94%
• ขนาด 33mm x 18mm

สินค้าประกอบด้วย

1. โมดูลชาร์จแบตเตอรี่ลิเธียม 2 เซลล์ พร้อมบาลานซ์ จำนวน 1 ชิ้น

การใช้งาน

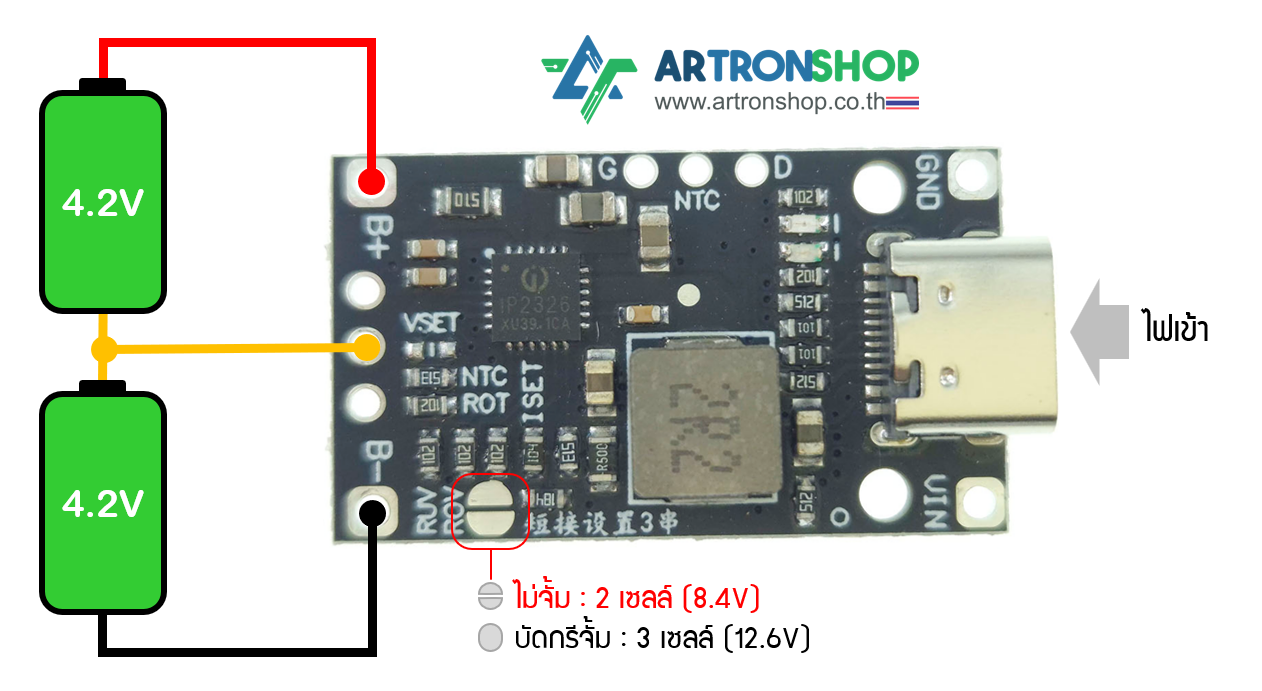

ต่อแบตเตอรี่เข้ากับโมดูลดังรูปด้านล่างนี้

จ่ายไฟเข้าช่อง USB-C / VIN จะเริ่มชาร์จแบตเตอรี่ทันที
