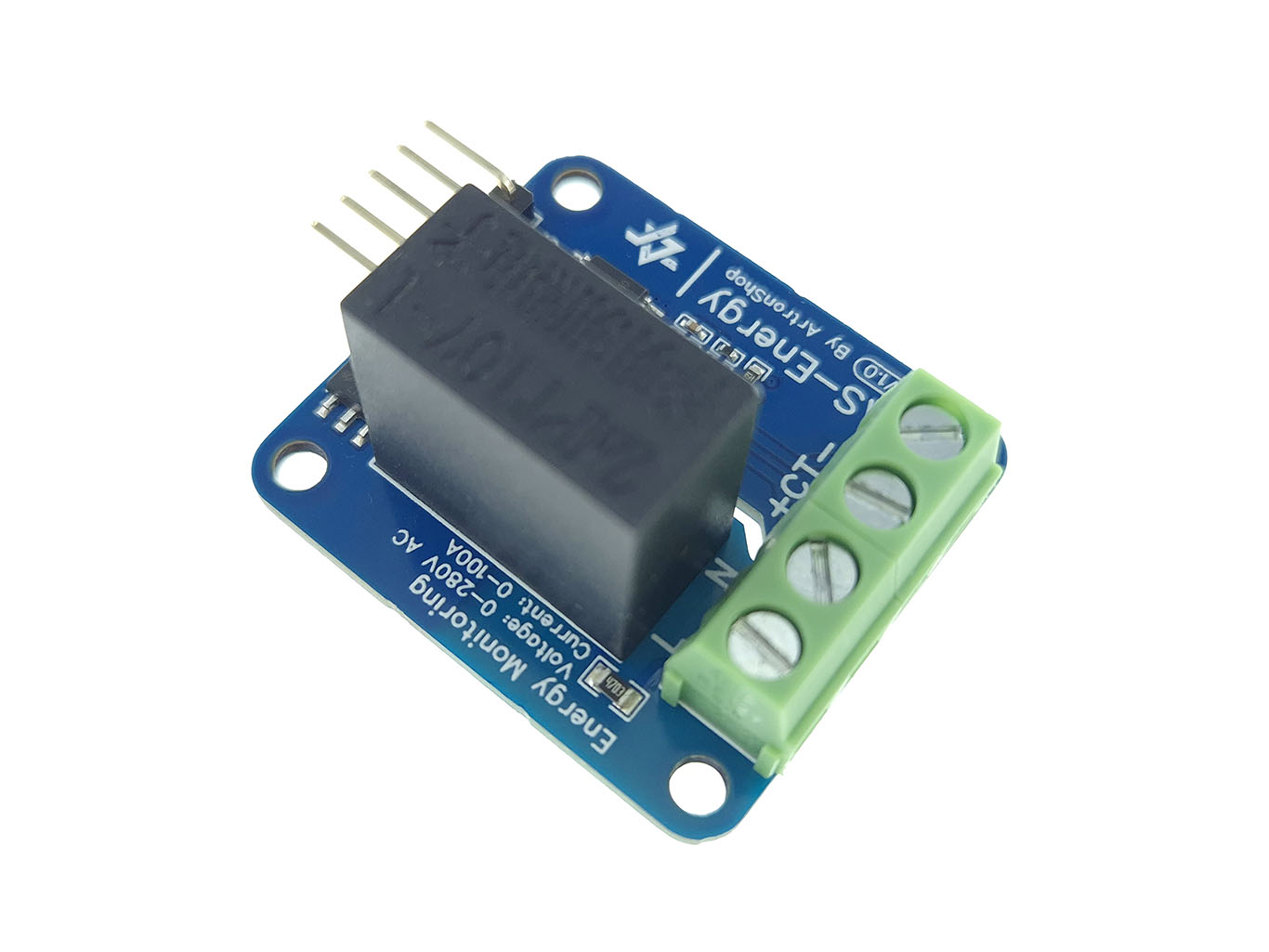

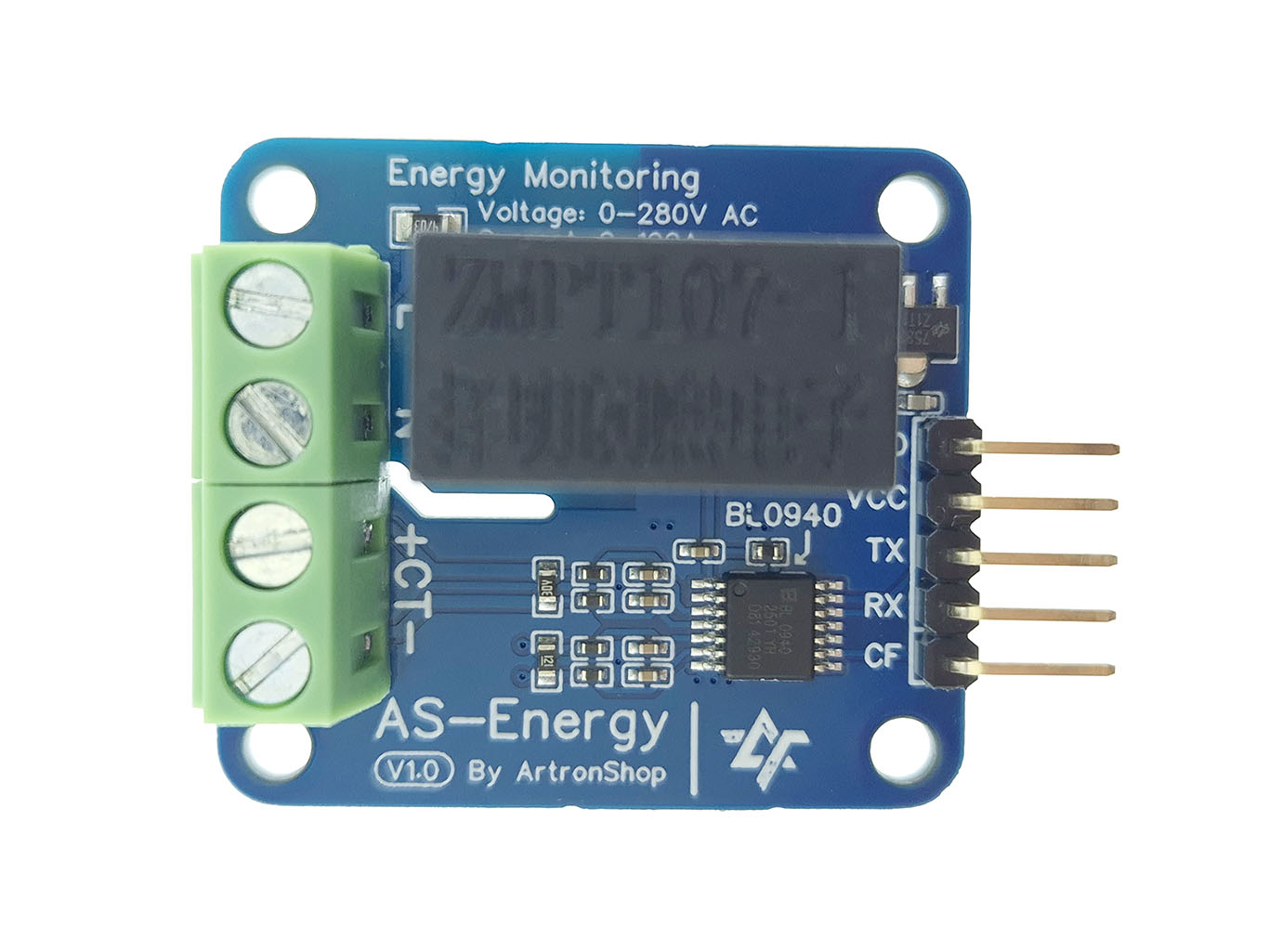

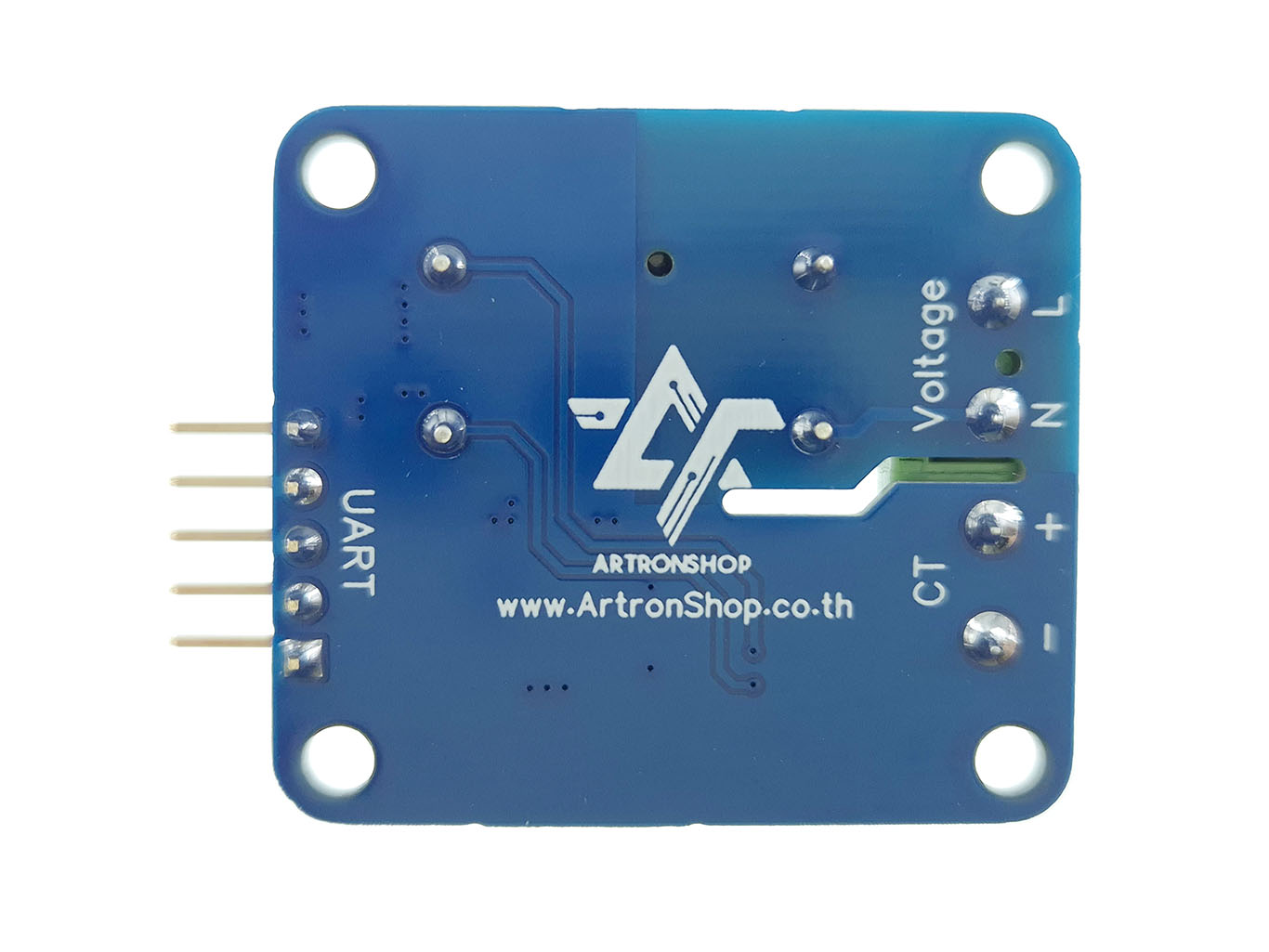

AS-Energy โมดูลวัดการใช้พลังงาน โมดูลวัดค่าไฟ Power Meter BL0940

AS-Energy โมดูลวัดการใช้พลังงาน โมดูลวัดค่าไฟ Power Meter BL0940 เป็นโมดูลวัดค่าไฟฟ้าความแม่นยำสูงสำหรับระบบไฟฟ้า 1 เฟส (Single phase) ที่ใช้ชิป BL0940 จากบริษัท Shanghai Belling เป็นหัวใจหลัก รองรับการวัดแรงดันไฟฟ้า (Voltage), กระแสไฟฟ้า (Current), กำลังไฟฟ้าปรากฏ (Active Power), พลังงานไฟฟ้า (Energy), PF (Power Factor) และ อุณหภูมิ ติดต่อสื่อสารผ่าน UART เหมาะสำหรับการใช้งานในอุปกรณ์สมาร์ทโฮม มอเตอร์ไฟฟ้า และระบบตรวจสอบการใช้พลังงาน

รายละเอียดเชิงเทคนิค

• ชิปหลัก : BL0940 Calibration-free Energy Metering IC จาก Shanghai Belling ที่มีนาฬิกาภายในและไม่ต้องการการปรับเทียบ มาพร้อมกับการออกแบบป้องกันการวัดผิดพลาดเมื่อไม่มีโหลด (Anti-creep design)
• ตัวแปลงสัญญาณ ADC : มี Sigma-Delta ADC ความแม่นยำสูง 2 ตัวแยกอิสระ สำหรับวัดกระแสและแรงดันไฟฟ้าพร้อมกัน ช่วยให้สามารถวัดค่าต่าง ๆ ได้อย่างแม่นยำ
• ช่วงการวัด : วัดแรงดันได้ 0 - 280V AC, วัดกระแสไฟฟ้าได้ 0 - 100A โดยใช้หม้อแปลงกระแส (CT) สะดวกต่อการติดตั้ง
• พารามิเตอร์การวัด : แรงดัน RMS, กระแส RMS, กำลังไฟฟ้าปรากฏ (Active Power), พลังงานไฟฟ้า (Energy), PF (Power Factor), อุณหภูมิ
• ความแม่นยำในวัด : แรงดันและกระแสไฟฟ้า 0.2 - 6%, พลังงานไฟฟ้า (Energy) 0.2 - 0.6%
• การเชื่อมต่อกับไมโครคอนโทรลเลอร์: สื่อสารผ่าน UART / Serial (4800 baud, 8 bit, 1 stop, none parity)
• ขนาด : 36 * 32 มิลลิเมตร

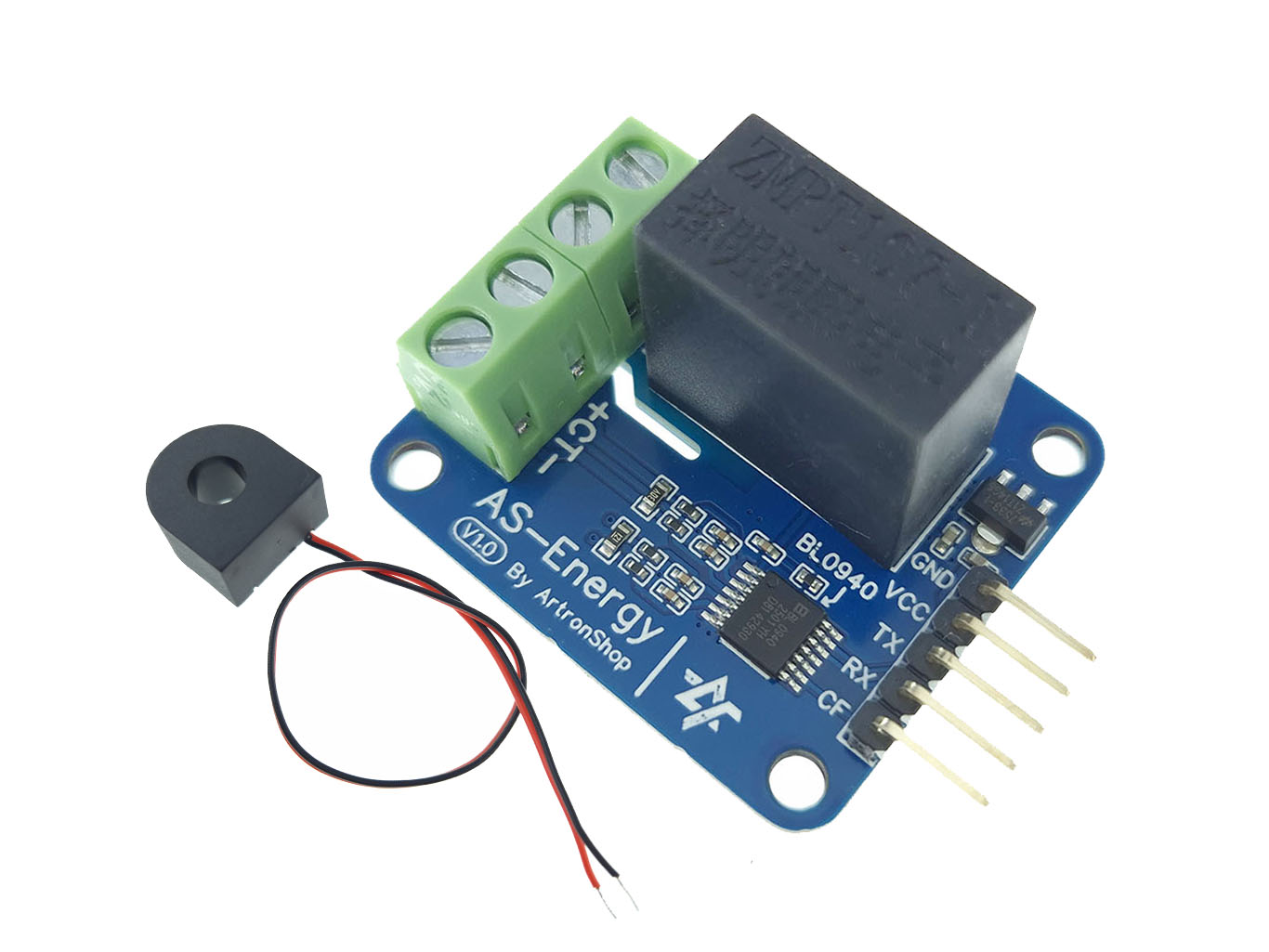

สินค้าประกอบด้วย

1. AS-Energy จำนวน 1 ชิ้น
2. หม้อแปลงกระแส (CT) จำนวน 1 ชิ้น

เอกสารเพิ่มเติม

• BL0940 Datasheet : https://dl.artronshop.co.th/AS-Energy/BL0940_V1.1_en.pdf
• ไลบรารี่ Arduino : https://github.com/ArtronShop/ArtronShop_BL0940

การใช้งาน

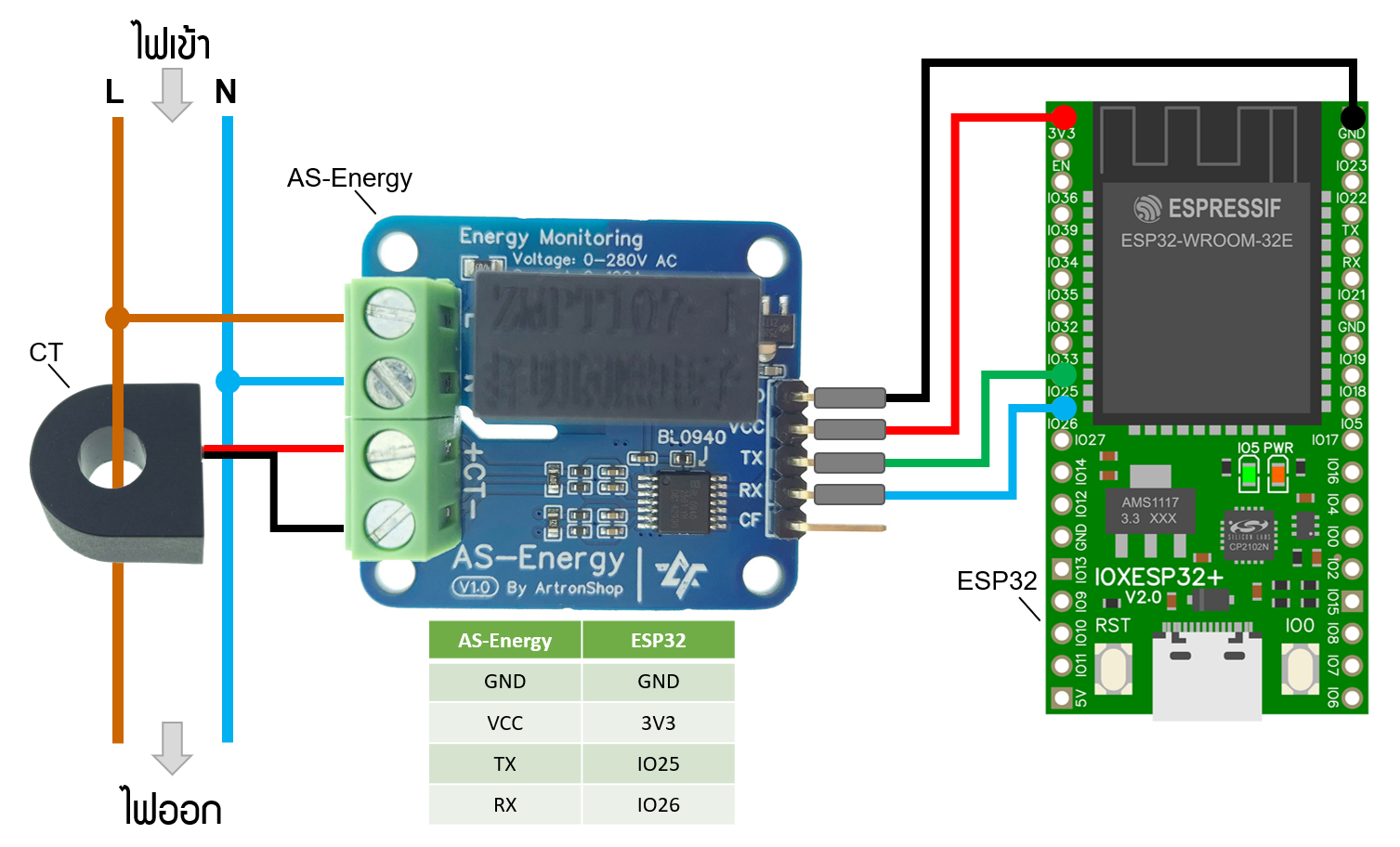

ตัวอย่างการใช้งานร่วมกับ ESP32 ต่อวงจรดังนี้

ติดตั้งไลบรารี่ ArtronShop_BL0940 จาก Libary Manager จากนั้นอัพโหลดโค้ดโปรแกรมต่อไปนี้ด้วย Arduino IDE (เลือกบอร์ด เลือกพอร์ต ก่อนกดอัพโหลด, กดที่รูปเพื่อคัดลอกโค้ด)

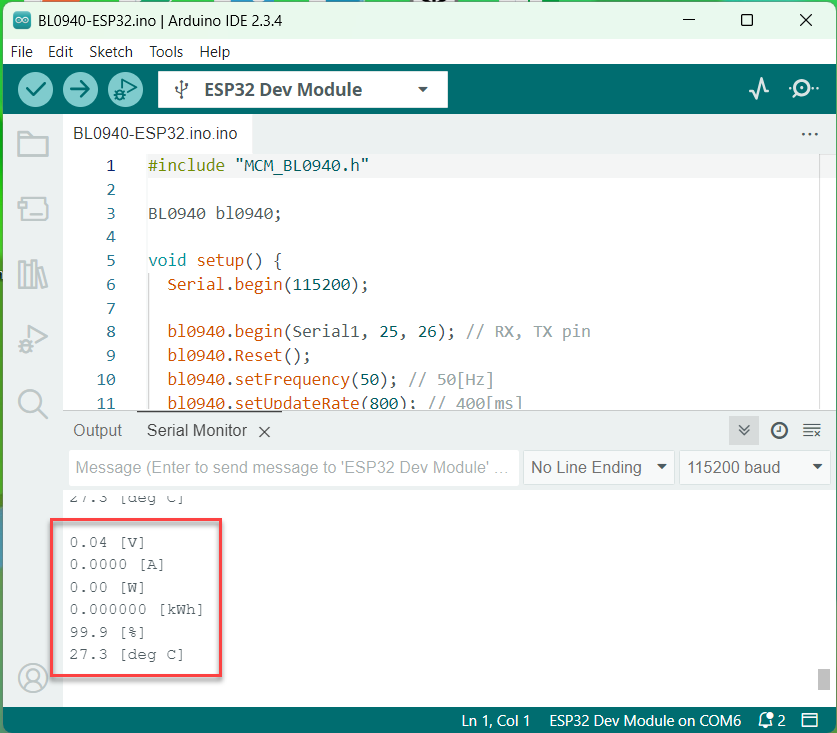

เปิด Serial Monitor ขึ้นมา จะเห็นค่าแรงดัน กระแส กำลังไฟฟ้า ขึ้นมาแล้ว

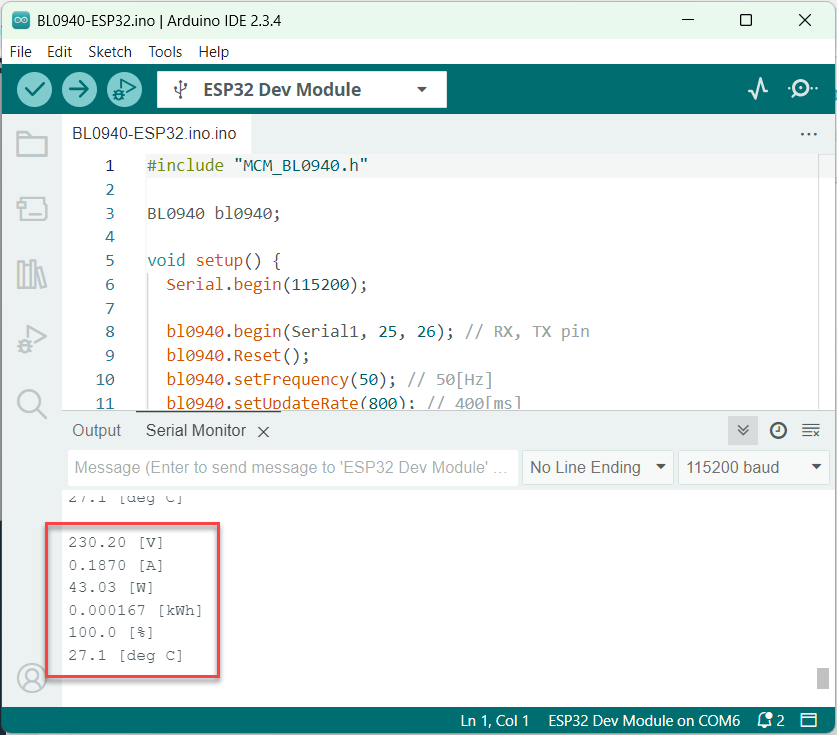

เมื่อลองเสียบปลั๊ก 220V และนำโหลดมาต่อ จะพบว่าค่ากระแส และกำลังไฟฟ้ามีค่าสูงขึ้นมา
