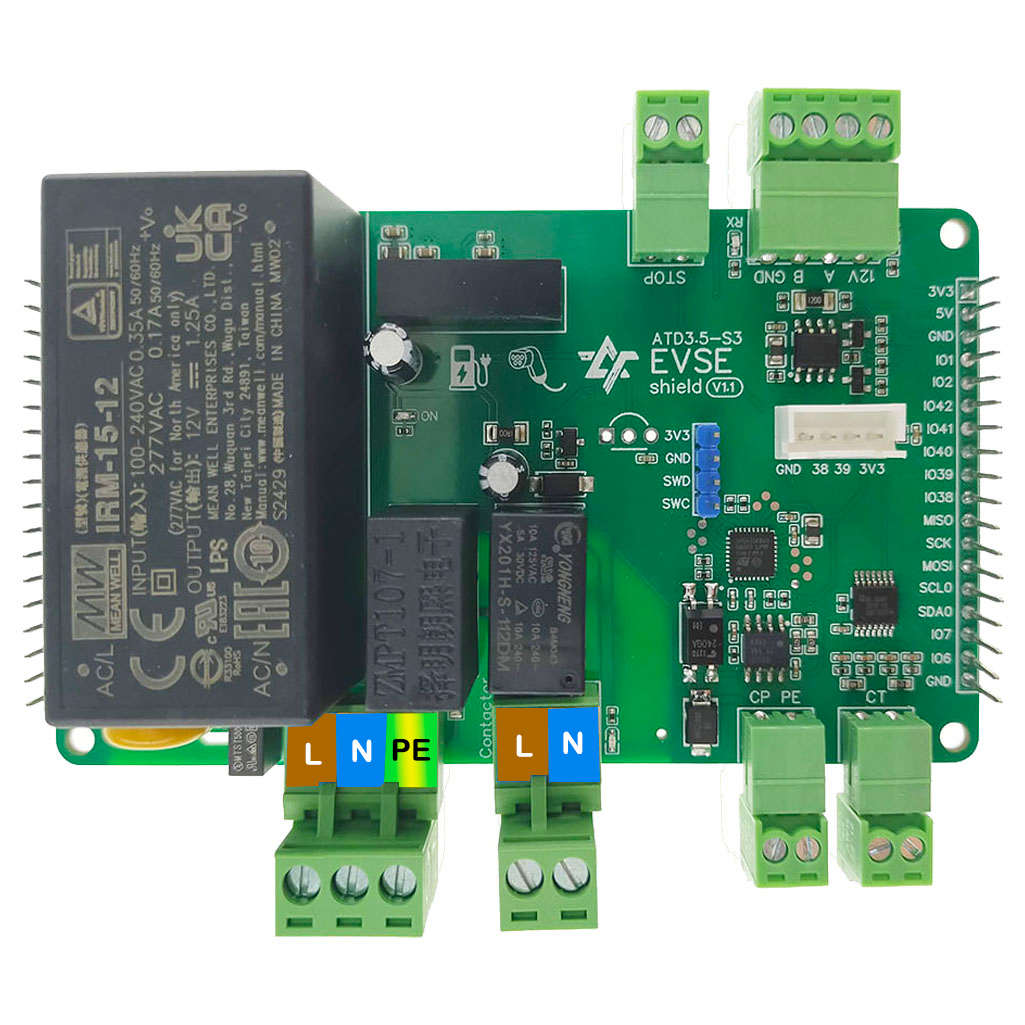

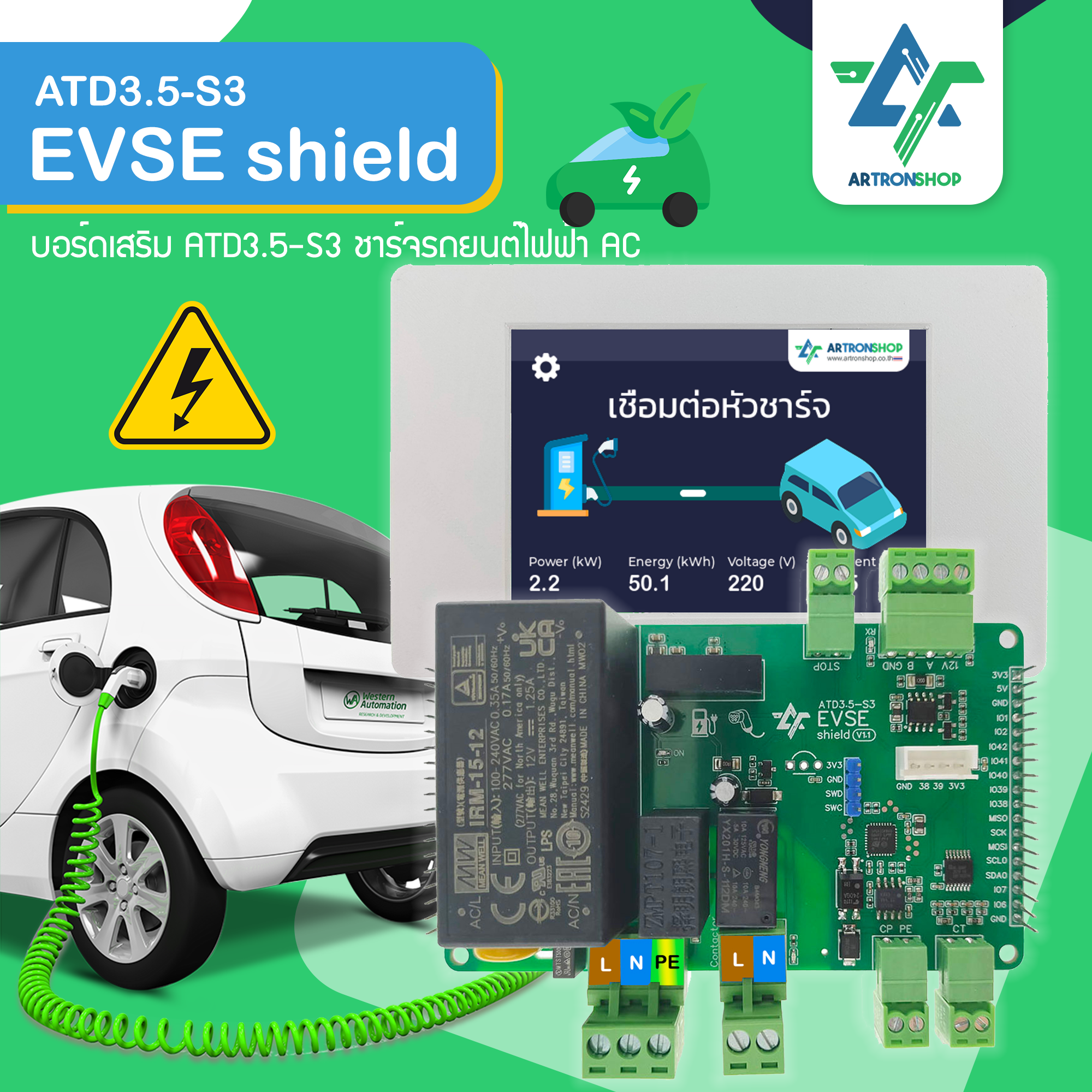

ATD3.5-S3 EVSE shield บอร์ดเสริม ATD3.5-S3 ชาร์จรถยนต์ไฟฟ้า AC

ATD3.5-S3 EVSE shield บอร์ดเสริม ATD3.5-S3 ชาร์จรถยนต์ไฟฟ้า AC มาพร้อมวงจรควบคุมการจ่ายไฟ-ตัดจ่ายไฟชาร์จรถยนต์, วงจรสื่อสารกับรถยนต์ผ่านสาย CP (Control Pilot), วงจรวัดการใช้พลังงานไฟฟ้า (Power Meter), วงจรแปลงสัญญาณ RS485 เป็น Serial/UART สำหรับต่อมิเตอร์วัดไฟฟ้าภายนอก, วงจรจ่ายไฟ 12V ประสิทธิภาพสูง ใช้งานได้กับรถยนต์ไฟฟ้าที่รองรับหัวชาร์จแบบ AC Type 2 / CCS2 รองรับการชาร์จทั้งแบบไฟ 1 เฟส และ 3 เฟส เหมาะสำหรับผู้ที่สนใจศึกษา หรือ DIY เครื่องชาร์จรถยนต์ไฟฟ้าด้วยตัวเอง

*เป็นสินค้าที่ใช้ร่วมกับ ATD3.5-S3 ขอสงวนสิทธิจำหน่ายให้กับลูกค้าที่เคยสั่งซื้อ ATD3.5-S3 เท่านั้น

**บริษัท ฯ นำเสนอการใช้งานตามข้อมูลที่ทางบริษัท ฯ มี และได้ทดสอบกับรถยนต์ไฟฟ้าแล้ว (BYD) ลูกค้าโปรดศึกษาข้อมูลของสินค้า ข้อมูลรถยนต์ของท่าน และเงื่อนไขการให้บริการก่อนตัดสินใจสั่งซื้อ

รูปที่ 1 ผังวงจรภายในของ ATD3.5-S3 EVSE shield

ส่วนควบคุมสัญญาณ Control Pilot ใช้ไมโครคอนโทรลเลอร์ STM32 หน่วยประมวลผล ARM Cortex-M4 เชื่อมต่อกับจอ ATD3.5-S3 ผ่าน I2C ภายในฝังเฟิร์มแวร์จัดการสัญญาณที่พัฒนาโดย อาร์ทรอน ชอป

การตัด-จ่ายกระแสไฟฟ้าไปที่ตัวรถ ควบคุมผ่าน แมกเนติก คอนแทคเตอร์ ด้วยวงจร Contactor Driver รองรับการขับที่กระแสสูงสุด 10A นำไปต่อกับ แมกเนติก คอนแทคเตอร์ ตามกระแสชาร์จรถได้ตามที่ต้องการ

มีวงจรวัดการใช้พลังงานชาร์จรถบนต์ในตัว ทำให้สามารถตรวจสอบกระแสชาร์จ แรงดันที่ชาร์จ กำลังไฟฟ้า (Power) และพลังงาน (Energy) ที่ใช้ และคำนวณกลับเป็นค่าไฟฟ้าได้ กรณีต้องการความแม่นยำที่มากขึ้น บนบอร์ดมีวงจร RS485 to UART ในตัว สามารถต่อ Power Meter ภายนอกได้

วงจรจ่ายไฟเลือกใช้โมดูลจ่ายไฟสำเร็จรูปที่เชื่อถือได้มากที่สุด (ยี่ห้อ MEAN WELL ของแท้) มาพร้อมวงจรป้องกันไฟกระชาก, วงจรกรองสัญญาณ EMI, ฟิวส์ป้องกันกระแสเกิน

รองรับการต่อสวิตช์ Emergency Stop เพื่อตัดการชาร์จผ่านการตัดสัญญาณ แมกเนติก คอนแทคเตอร์ และป้อนสัญญาณกลับมายังบอร์ด ATD3.5-S3 เพื่อตัดการทำงาน และแจ้งให้ผู้ใช้ถอดหัวชาร์จออกจากรถ

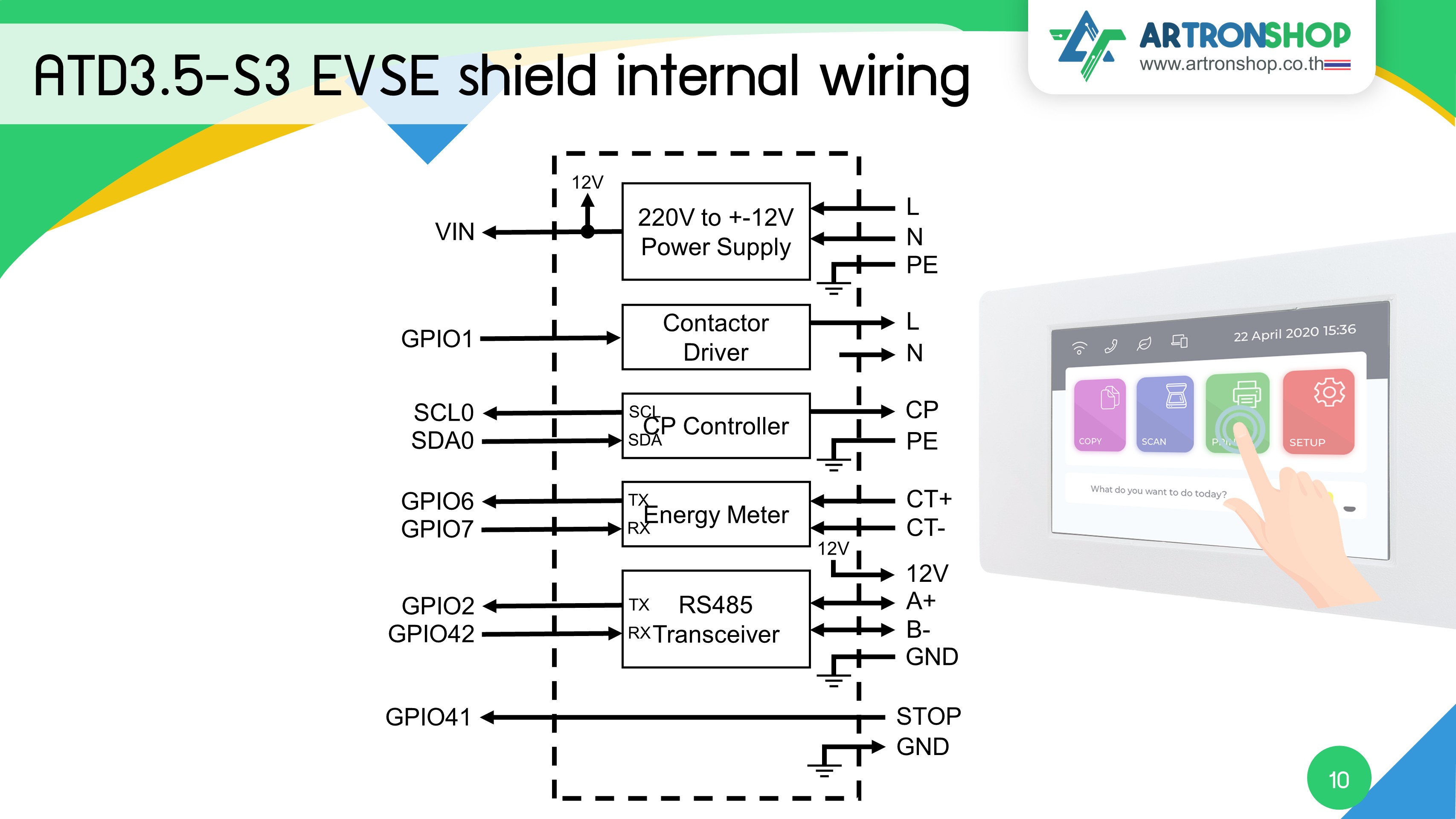

รูปที่ 2 ATD3.5-S3 EVSE shield internal wiring

ทางอาร์ทรอน ชอป ได้จัดทำเฟิร์มแวร์สำเร็จรูป และเผยแพร้โค้ดโปรแกรมเป็นสาธาณะที่ ArtronShop/ATD3.5-S3-EVSE สามารถนำไฟล์ .bin ไปอัพโหลดแล้วใช้งานได้เลย หรือหากต้องการแก้ไขเพิ่มความสามารถ เช่น เชื่อมต่อแอพฯ, เชื่อมต่อเครื่องอ่านการ์ด RFID สามารถนำโค้ดโปรแกรมไปแก้ไขด้วยโปรแกรม SquareLine Studio + VS Code + PlatformIO ได้เลย

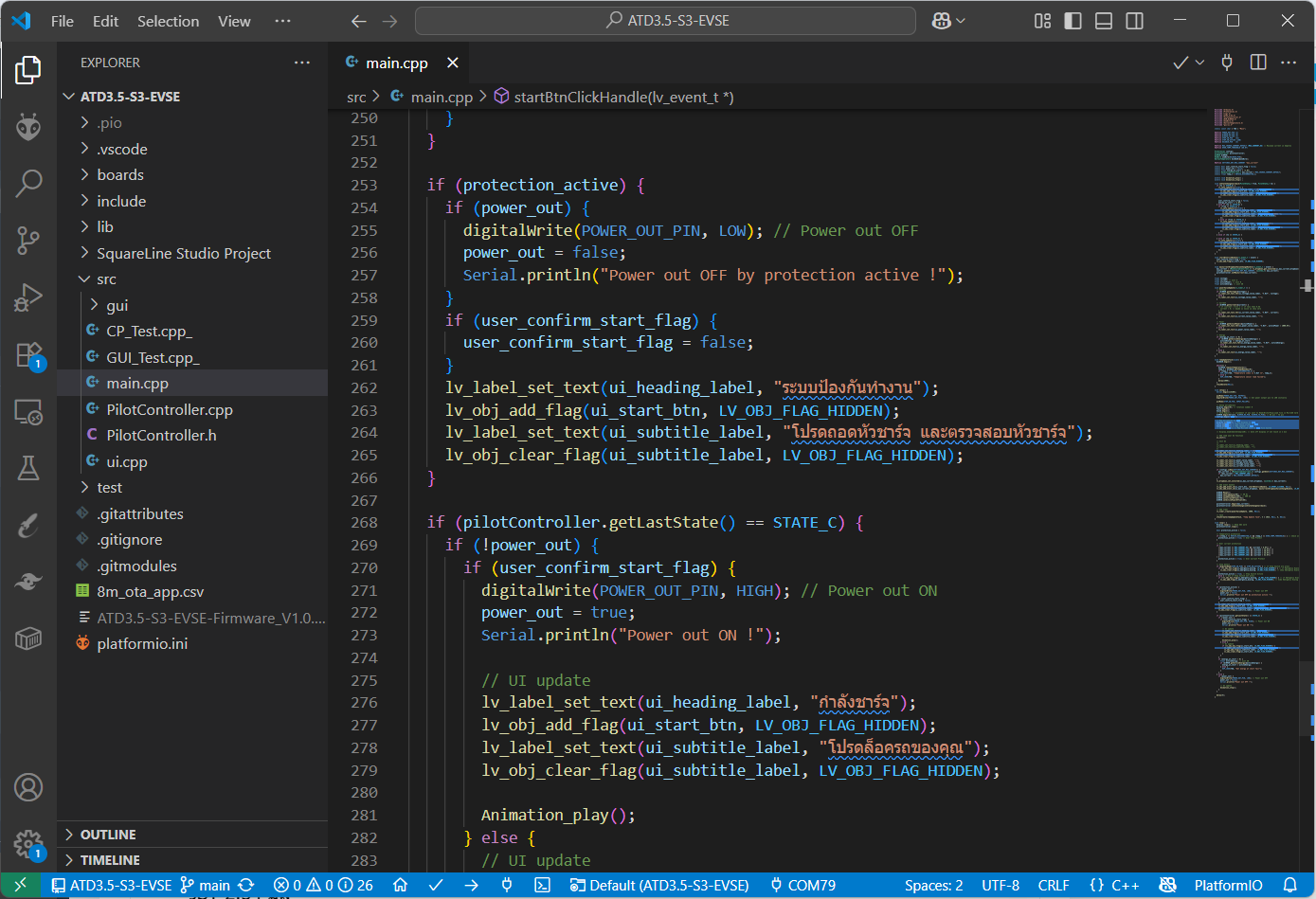

รูปที่ 3 แก้ไข - อัพโหลดโค้ดโปรแกรมด้วย VS Code + PlatformIO

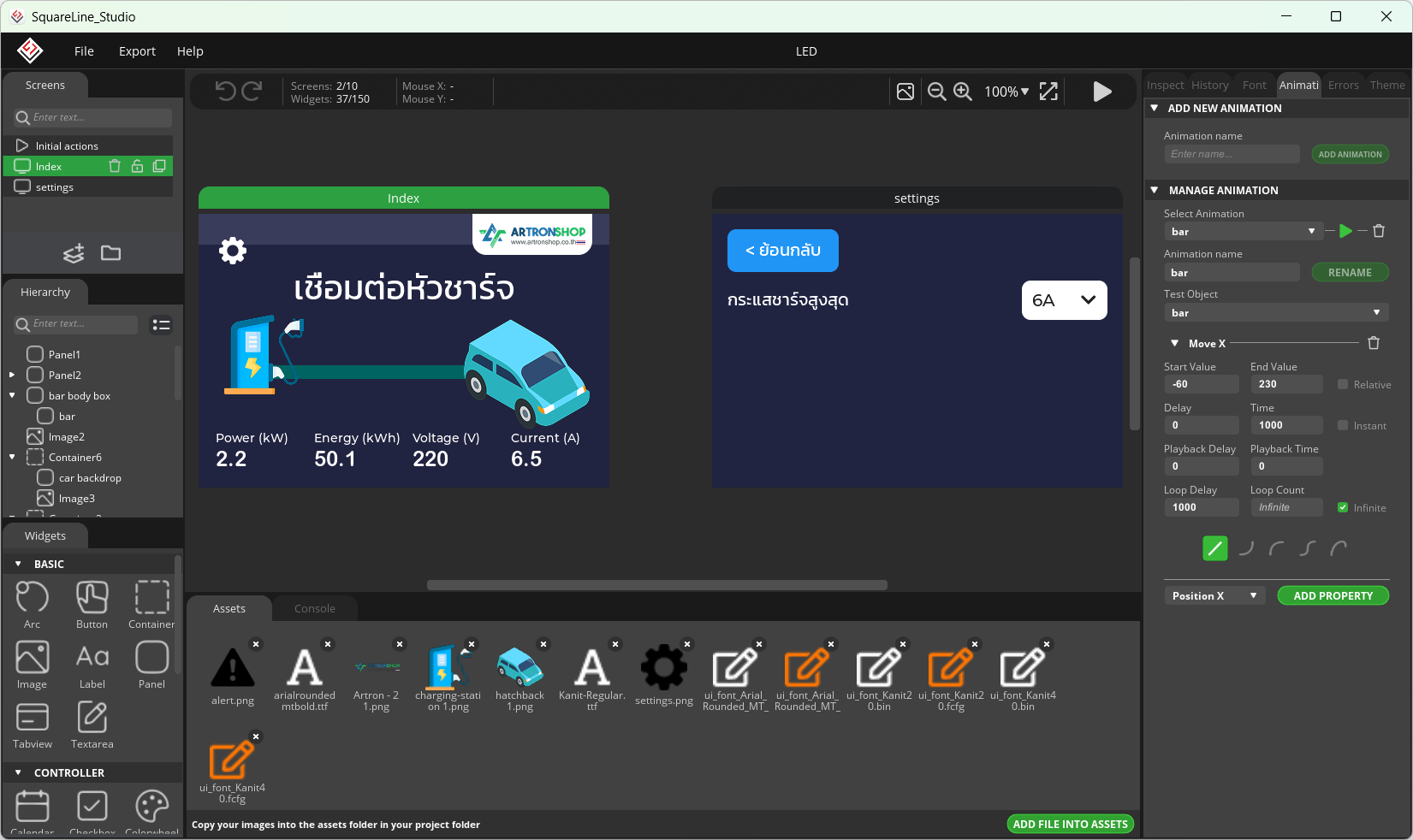

รูปที่ 4 แก้ไข UI ด้วยโปรแกรม SquareLine Studio

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดขยายความสามารถของจอ ATD3.5-S3 ใช้ควบคุมการชาร์จ-หยุดชาร์จรถยนต์ไฟฟ้า
• มีวงจรควบคุมสัญญาณสาย CP (Control Pilot) ด้วย STM32 สื่อสารกับ ESP32-S3 ผ่าน I2C
• กำหนดกระแสชาร์จสูงสุดที่ให้รถดึงได้ 6A / 12A / 16A / 24A / 30A
• มีวงจรวัดการใช้พลังงานไฟฟ้าที่ชาร์จรถในตัว สื่อสารกับ ESP32-S3 ผ่าน I2C
• วัดแรงดันไฟฟ้าขาเข้าด้วยหม้อแปลง แยกไฟสูงออกจากไฟต่ำ เพื่อควาปลอดภัยสูงสุด
• วัดกระแสไฟฟ้าชาร์จรถด้วยหม้อแปลงกระแส (CT) ใช้งานง่ายเพียงนำสายไฟมาลอดผ่าน ปลอดภัย และมีความแม่นยำสูง
• รองรับการเชื่อมต่อ Power Meter ภายนอกผ่าน RS485 เพื่อการวัดการใช้พลังงานไฟฟ้าที่แม่นยำมากขึ้น
• มีวงจรควบคุมการทำงานของ Magnetic Contactor เพื่อสั่งจ่ายไฟ-ตัดไฟที่เข้าไปชาร์จรถ
• มีช่องต่อสวิตช์ Emergency Stop เพื่อหยุดการชาร์จฉุกเฉินได้
• มี Power Supply ในตัว สำหรับจ่ายไฟเลี้ยงบอร์ด ATD3.5-S3 และอุปกรณ์ต่อร่วมที่เชื่อถือได้มากที่สุด
• มีช่อง GPIO สำหรับต่ออุปกรณ์เสริมภายนอก เช่น โมดูลอ่านการ์ด RFID, โมดูลไฟสถานะ, โมดูลรีเลย์ ผ่าน JST 2.54 มิล
• ใช้เทอมินัลปลั๊กในการเชื่อมต่ออุปกรณ์ภายนอกทุกจุด บำรุงรักษาง่าย
• มีวงจรป้องกันไฟชาก และไฟเกินในตัว
• ขนาด 106 x 80 x 45 มิลลิเมตร

สินค้าประกอบด้วย

1. ATD3.5-S3 EVSE shield บอร์ดเสริม ATD3.5-S3 ชาร์จรถยนต์ไฟฟ้า AC จำนวน 1 ชิ้น

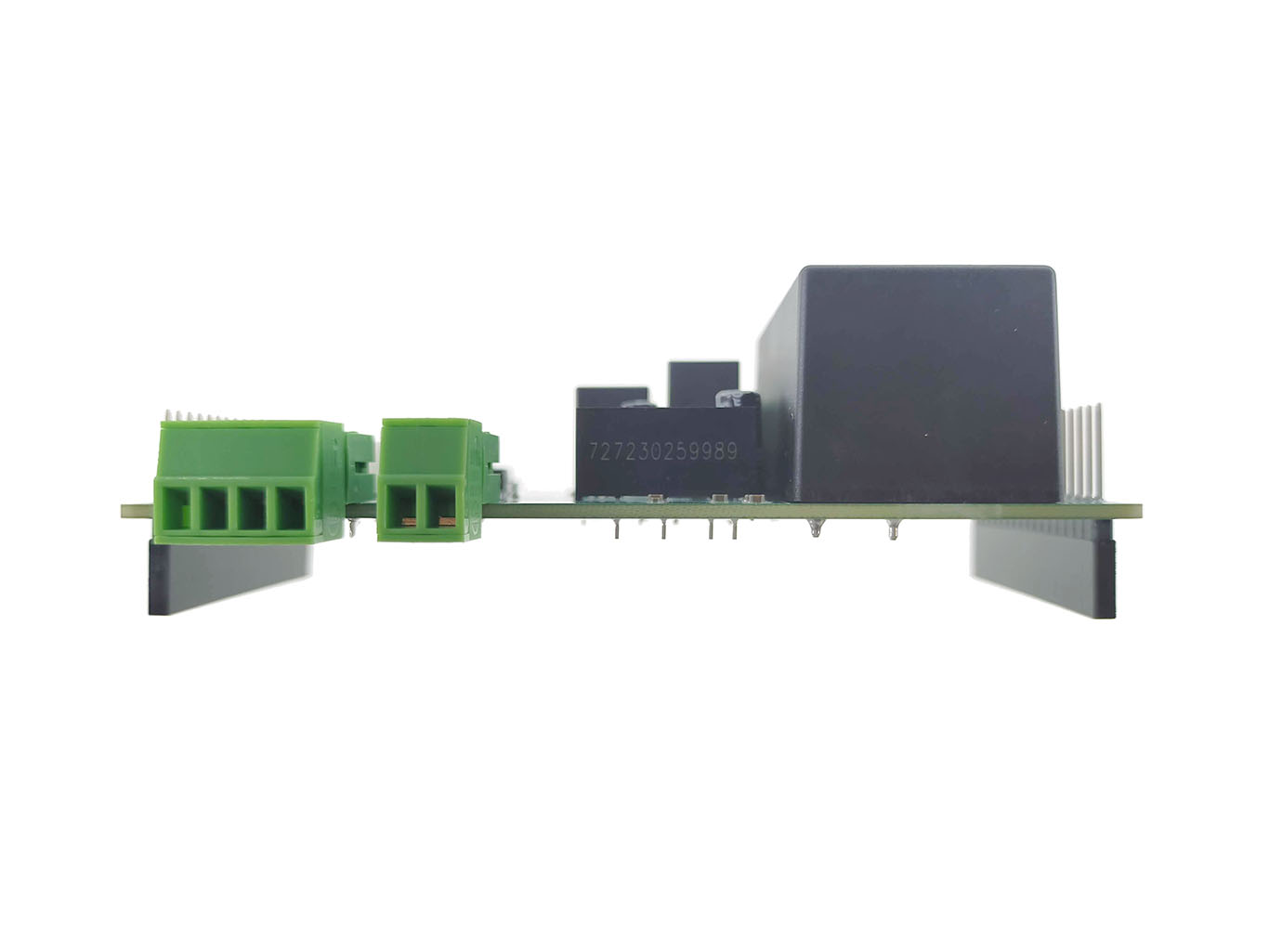

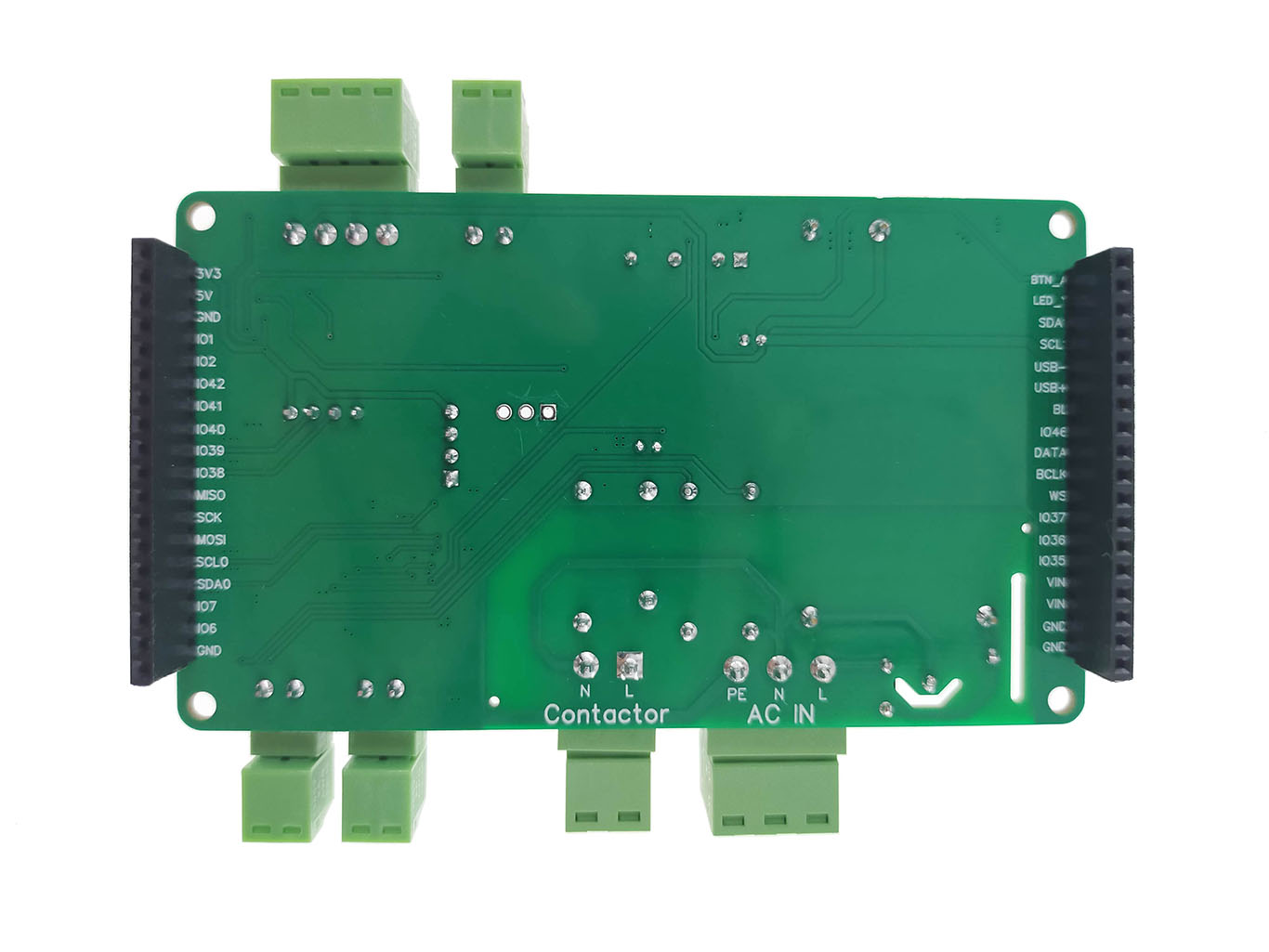

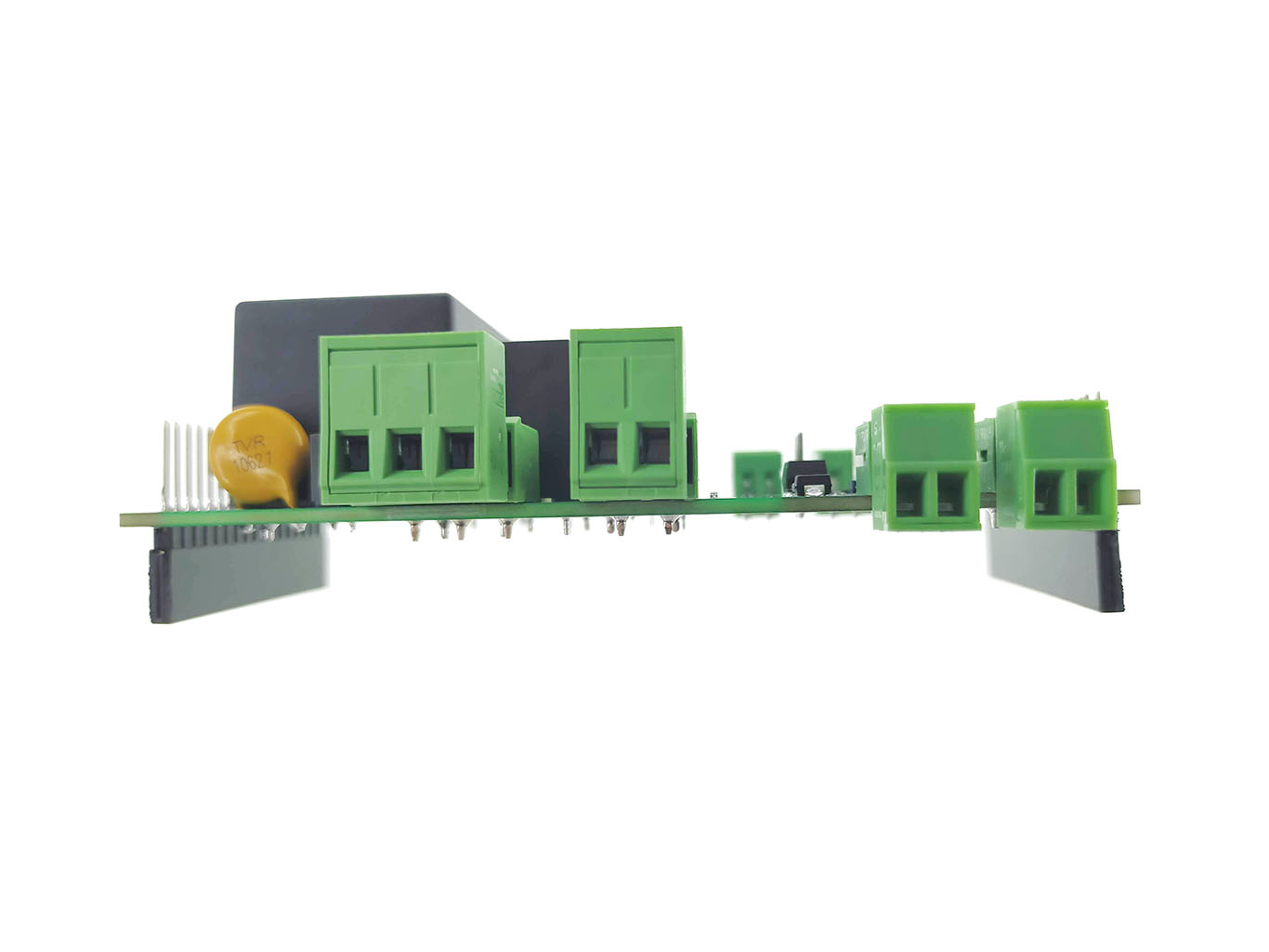

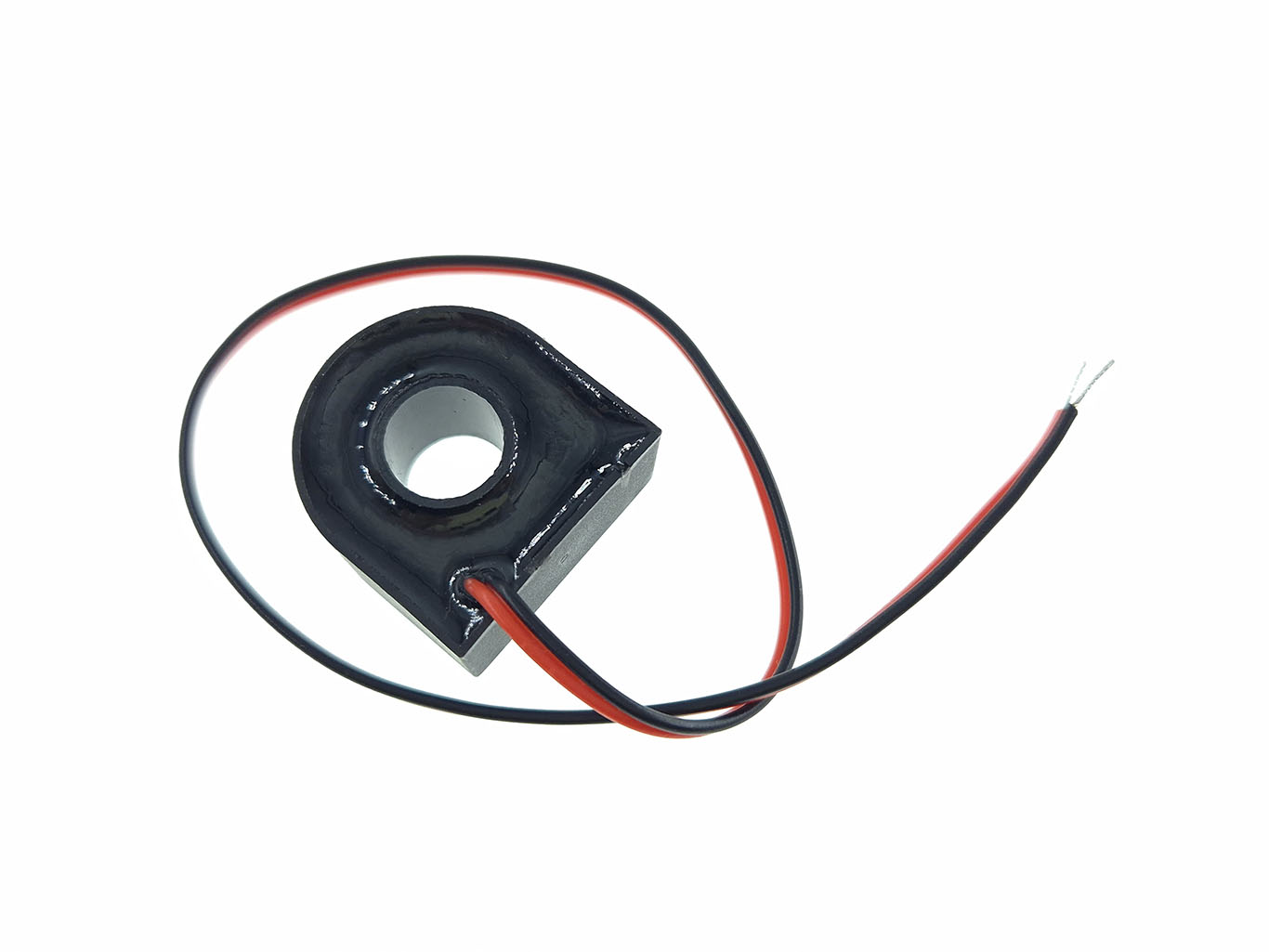

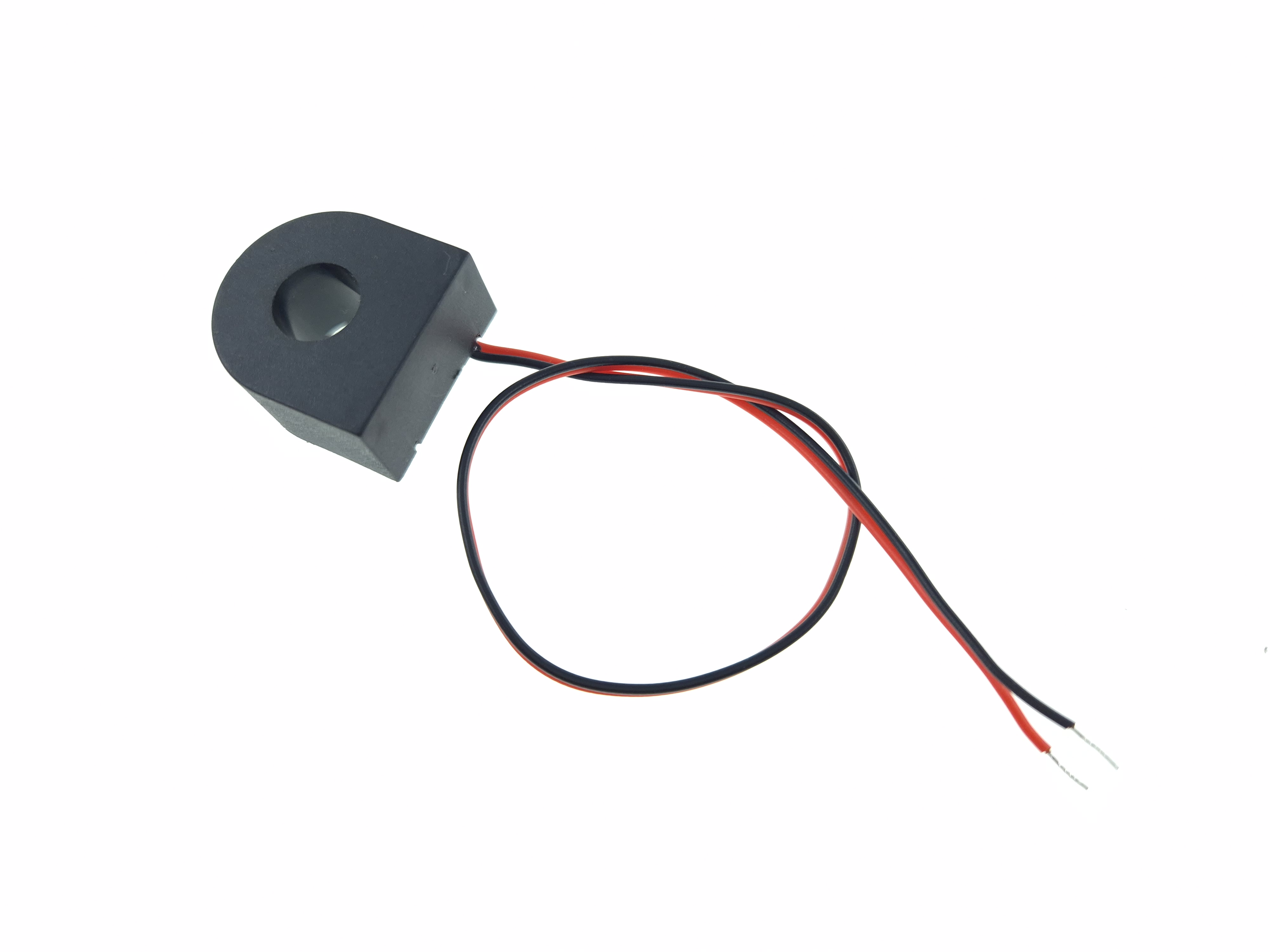

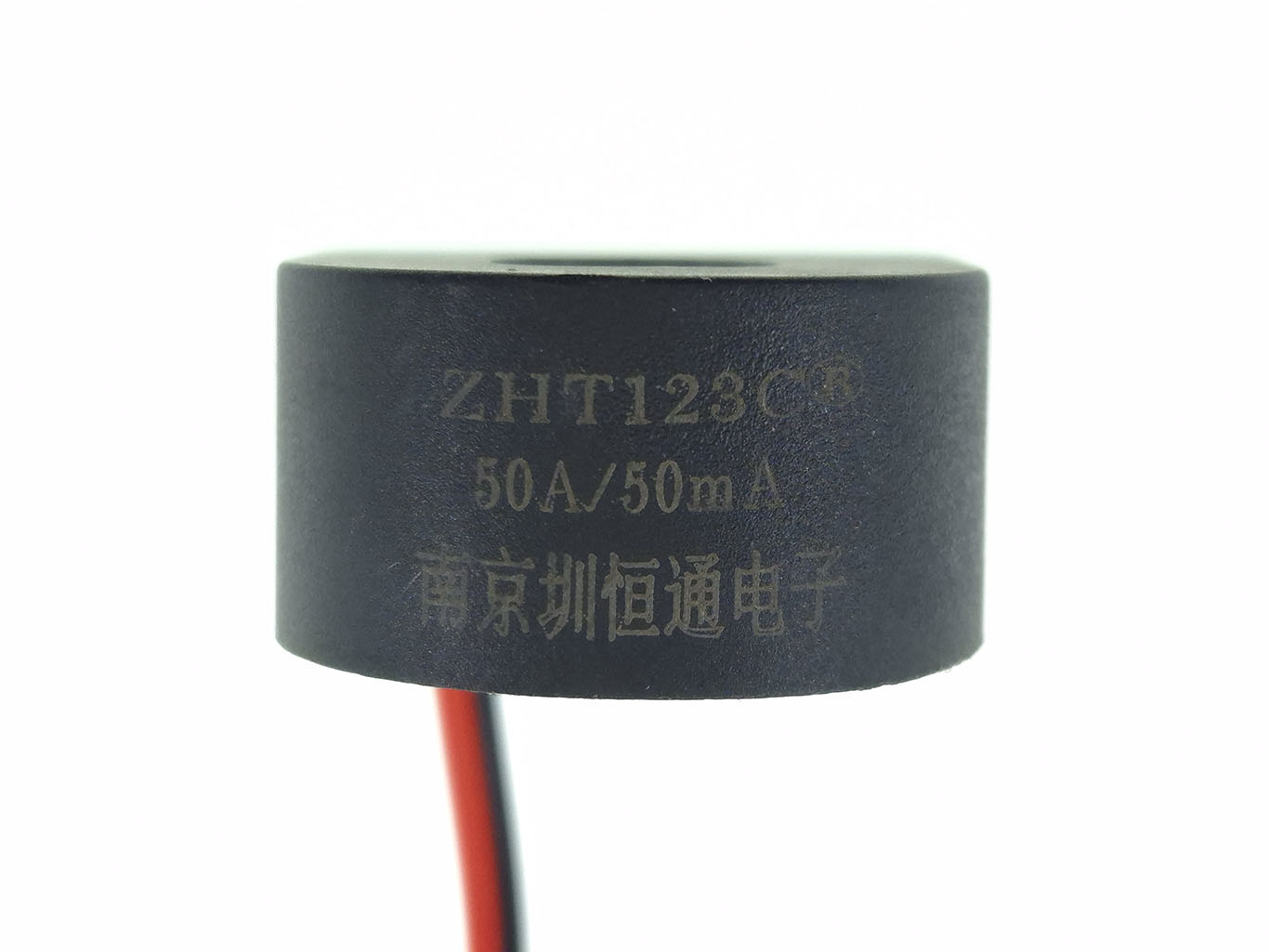

2. หม้อแปลงกระแส (Current Transformer) จำนวน 1 ชิ้น

เอกสารเพิ่มเติม

• ATD3.5-S3 EVSE shield Dimension : https://dl.artronshop.co.th/ATD-series/ATD3.5-S3%20EVSE%20shield/Dimension.pdf
• โค้ดโปรแกรมสำเร็จรูป : https://github.com/ArtronShop/ATD3.5-S3-EVSE
• สไลด์การใช้งาน : https://github.com/ArtronShop/ATD3.5-S3-Asset/tree/main/Training

การใช้งานจริง

การใช้งานจริงจำเป็นต้องใช้อุปกรณ์ต่อร่วม ดังนี้ 1) เบรกเกอร์ RCBO ที่ทนกระแสมากกว่ากระแสชาร์จรถสูงสุด 2) แมกเนติก คอนแทคเตอร์ ที่ทนกระแสได้มากกว่ากระแสชาร์จรถสูงสุด 3) สายไฟที่ทนกระแสได้มากกว่ากระแสชาร์จรถสูงสุด 4) สายไฟสำหรับต่อสัญญาณ

อุปกรณ์ทั้งหมดต่อกันดังนี้

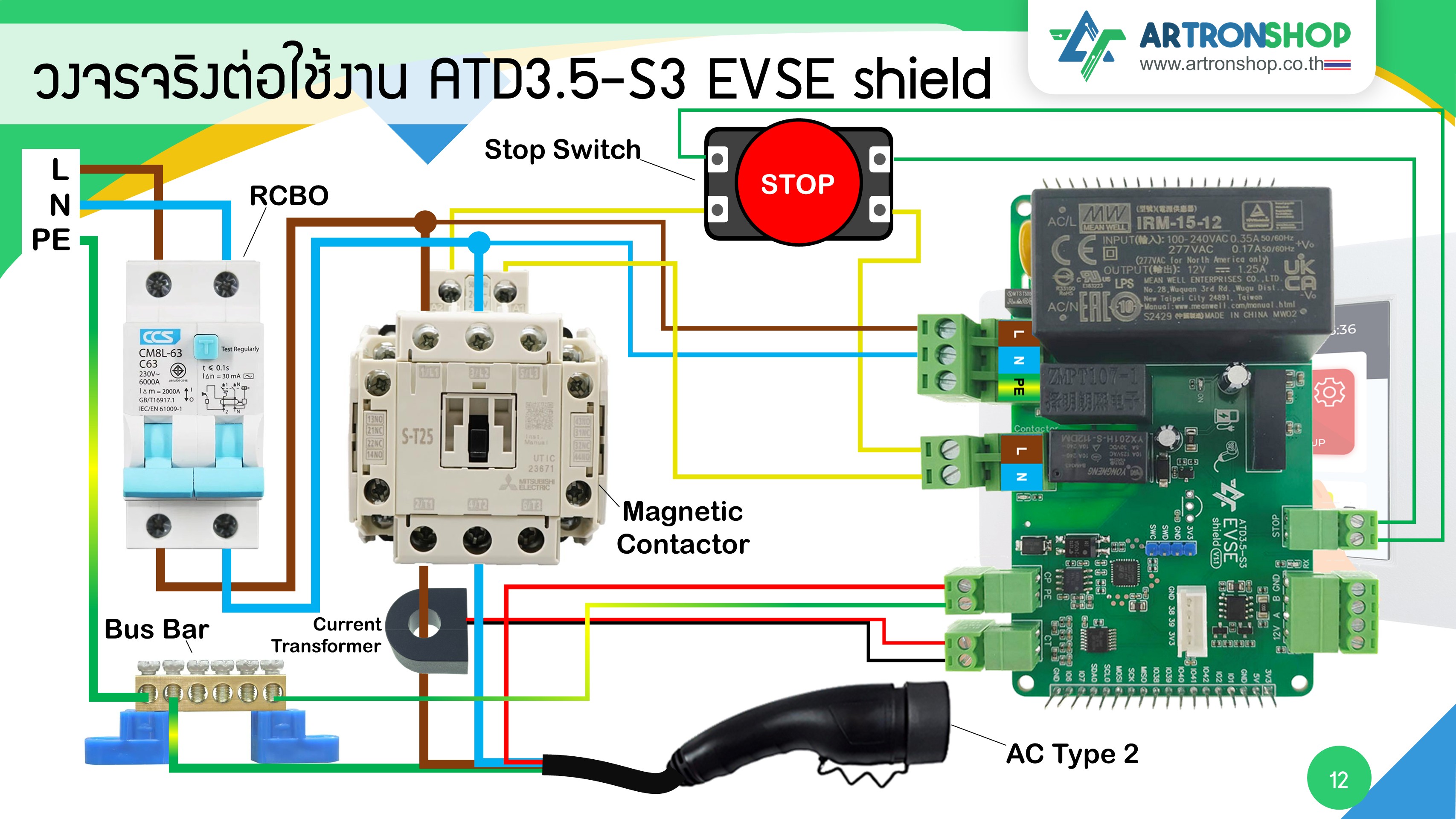

รูปที่ 5 วงจรต่อใช้งานจริงของ ATD3.5-S3 EVSE shield

รายละเอียดการใช้งานฉบับเต็มดูตามวีดีโอด้านล่างนี้
