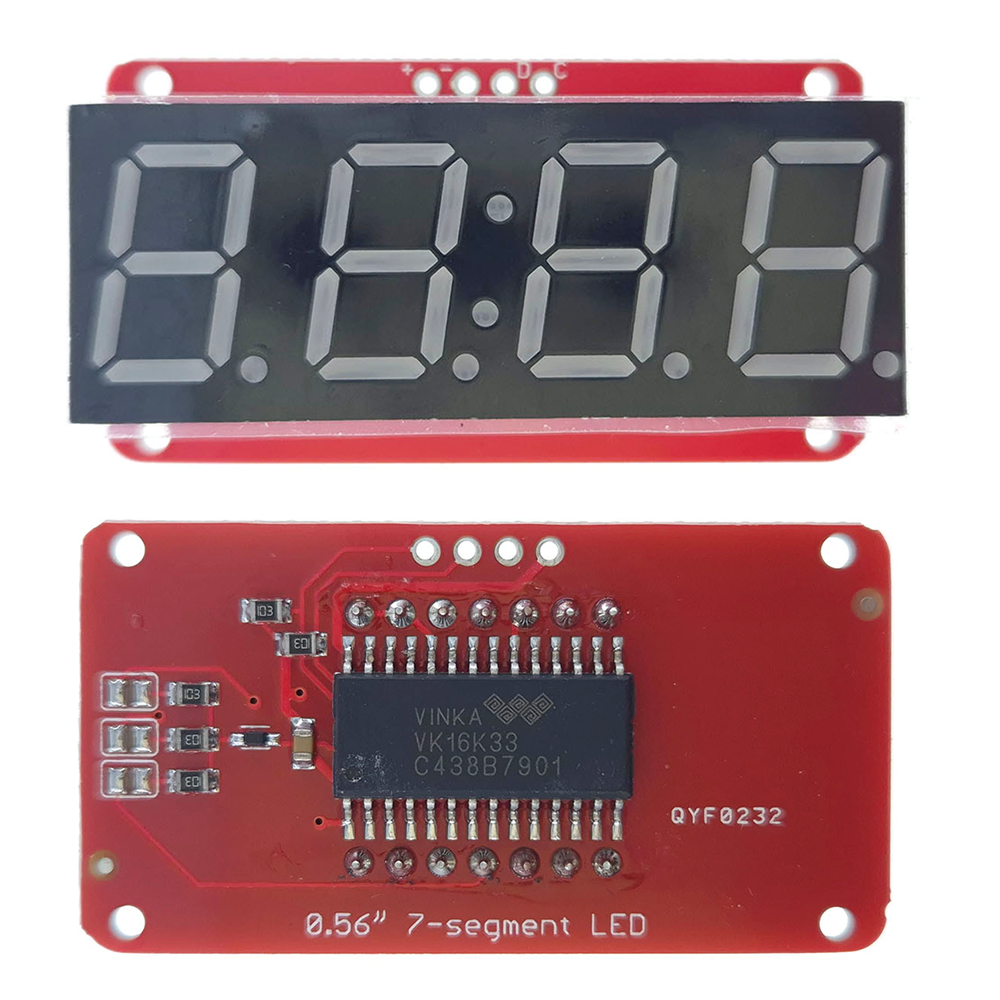

จอ LED 7-Segment 4 หลัก 0.56 นิ้ว I2C HT16K33

จอ LED 7-Segment 4 หลัก 0.56 นิ้ว I2C HT16K33 จอแสดงผลแบบ 7-Segment ขนาด 4 หลัก ความสูงตัวเลข 0.56 นิ้ว ใช้ไอซีควบคุม HT16K33 รองรับการเชื่อมต่อแบบ I2C ใช้สายเพียง 4 เส้น (VCC, GND, SDA, SCL) ประหยัดขา GPIO ของไมโครคอนโทรลเลอร์ แสดงผลได้ชัดเจนแม้ในที่มีแสงสว่างจ้า รองรับการปรับความสว่าง 16 ระดับ เหมาะสำหรับแสดงค่าตัวเลข เวลา อุณหภูมิ หรือข้อมูลเซ็นเซอร์ต่าง ๆ ใช้งานง่ายกับ Arduino, Raspberry Pi, ESP32, ESP8266 และบอร์ดไมโครคอนโทรลเลอร์ทั่วไป มีไลบรารี่พร้อมใช้งาน รองรับการแสดงผลทศนิยม เครื่องหมายลบ และตัวอักษรบางตัว

โมดูลนี้ออกแบบมาเพื่อความสะดวกในการใช้งาน สามารถเปลี่ยนแอดเดรส I2C ได้โดยการบัดกรีจุดจั้มบนบอร์ด รองรับการต่อจอหลายตัวพร้อมกันบน I2C สายเส้นเดียวกันได้สูงสุด 8 ตัว เหมาะสำหรับโปรเจกต์ที่ต้องการแสดงข้อมูลตัวเลข เช่น นาฬิกาดิจิทัล เครื่องนับจำนวน เครื่องวัดพลังงาน จอแสดงสกอร์ หรืออุปกรณ์ IoT ต่าง ๆ ด้วยการทำงานแบบ Matrix Scanning ทำให้ช่วยประหยัดพลังงานกว่าปกติ ไอซี HT16K33 จัดการการแสดงผลแบบอัตโนมัติ ทำให้ CPU หลักไม่ต้องทำงานหนักในการรีเฟรชจอ เพิ่มประสิทธิภาพโดยรวมของระบบ

รายละเอียดเชิงเทคนิค

• ไอซีควบคุม: HT16K33 LED Driver IC รองรับการควบคุมจอ LED แบบ Matrix สูงสุด 128 จุด (16x8)
• ขนาดจอแสดงผล: ตัวเลขสูง 0.56 นิ้ว (14.2 มม.) อ่านง่าย ชัดเจนในระยะไกล เหมาะกับการติดตั้งในโปรเจกต์ขนาดกลาง
• จำนวนหลัก: 4 หลัก พร้อมจุดทศนิยม (Decimal Point) ทุกหลัก และเครื่องหมายโคลอน (:) ตรงกลางสำหรับแสดงเวลา
• การแสดงผล: แสดงตัวเลข 0-9, ตัวอักษร A-F (สำหรับเลขฐาน 16), เครื่องหมายลบ, และอักขระพิเศษบางตัว
• สีแสดงผล: สีแดง (Red)
• อินเทอร์เฟซการสื่อสาร: I2C (Two-Wire Interface) ใช้สาย 4 เส้น ประหยัดขา GPIO ความเร็วสูงสุด 400 kHz (Fast Mode)
• แอดเดรส I2C: 0x70 (ค่าเริ่มต้น) สามารถเปลี่ยนได้โดยการบัดกรีจุดจัมเปอร์ A0, A1, A2 รองรับแอดเดรส 0x70-0x77 (8 แอดเดรส)
• แรงดันไฟเลี้ยง: 3.3V - 5V DC รองรับทั้ง Logic Level 3.3V และ 5V เชื่อมต่อกับบอร์ดไมโครคอนโทรลเลอร์ต่าง ๆ ได้โดยตรง
• กระแสไฟขณะทำงาน: ประมาณ 200-300 mA ที่ความสว่างสูงสุด (ขึ้นอยู่กับจำนวน Segment ที่สว่าง) ที่ความสว่างต่ำใช้กระแสเพียง 50-80 mA
• ความสว่าง: รองรับ 16 ระดับความสว่าง (0-15) ควบคุมผ่าน PWM ปรับได้ตามสภาพแสงแวดล้อม
• ไลบรารี่รองรับ: มี Library พร้อมใช้สำหรับ Arduino (Adafruit LED Backpack), CircuitPython, Raspberry Pi และแพลตฟอร์มอื่น ๆ เขียนโปรแกรมง่าย
• ฟังก์ชันพิเศษ: รองรับการกระพริบ (Blinking) 3 โหมด ความเร็วปรับได้ เหมาะสำหรับการแจ้งเตือนหรือดึงดูดความสนใจ
• อุณหภูมิการทำงาน: -20°C ถึง +70°C เหมาะสำหรับใช้งานในสภาพแวดล้อมทั่วไป ในร่มและกลางแจ้ง
• ขนาด 50 * 26 * 12 มิลลิเมตร
• มีรูสำหรับติดตั้งขนาด M2 ติดตั้งง่าย แข็งแรง

เอกสารเพิ่มเติม

• HT16K33 Datasheet : https://www.holtek.com/webapi/116711/HT16K33Av110.pdf
• วงจรไฟฟ้า : https://cdn-learn.adafruit.com/assets/assets/000/108/790/original/led_matrices_LEDBP056_sch.png

สินค้าประกอบด้วย

1. จอ LED 7-Segment 4 หลัก 0.56 นิ้ว I2C HT16K33 จำนวน 1 ชิ้น

การใช้งาน

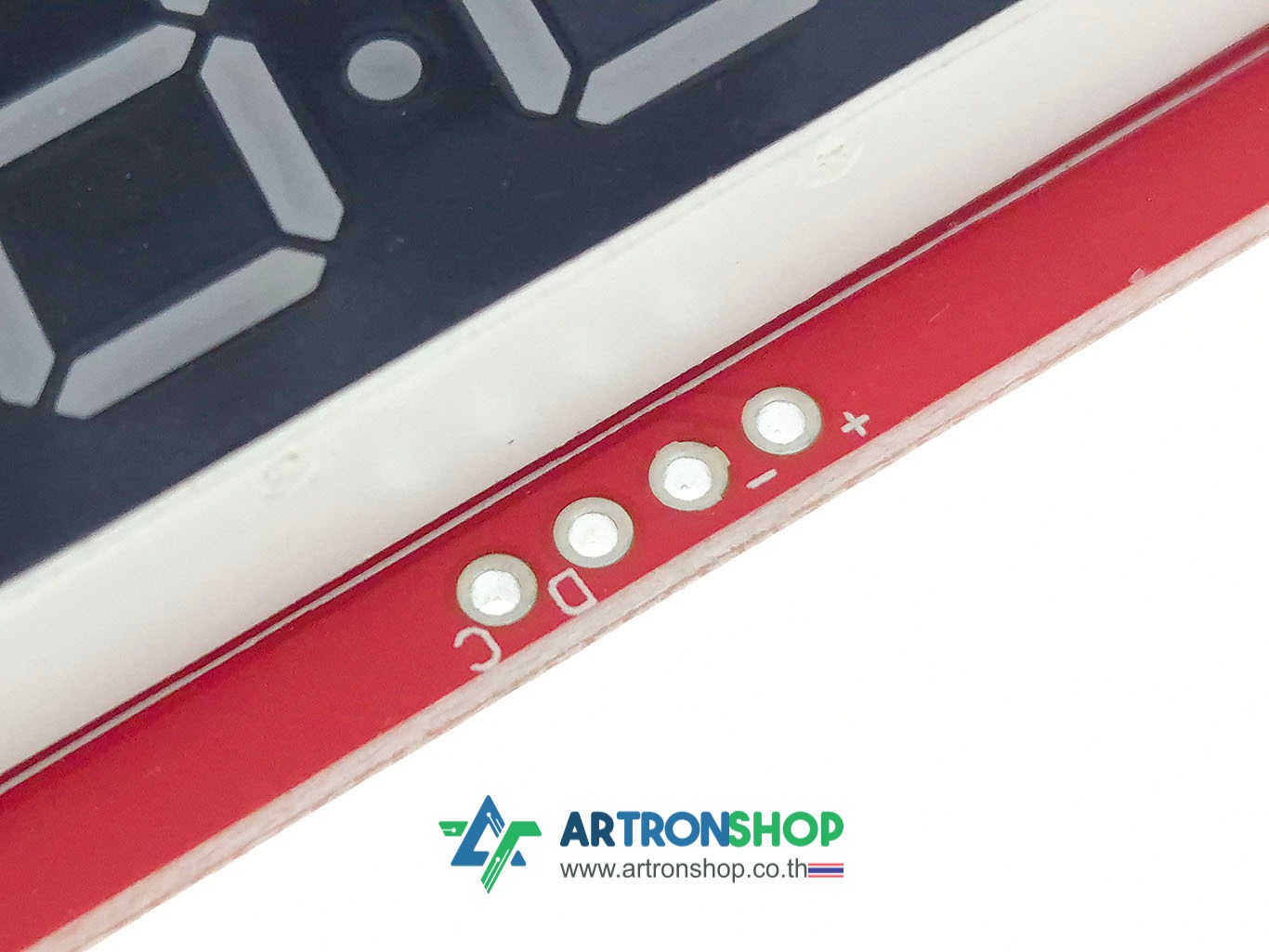

การต่อวงจร

ใช้สายจั้มเปอร์ต่อโมดูลเข้ากับบอร์ดไมโครคอนโทรลเลอร์ตามตารางด้านล่างนี้

การติดตั้งไลบรารี่

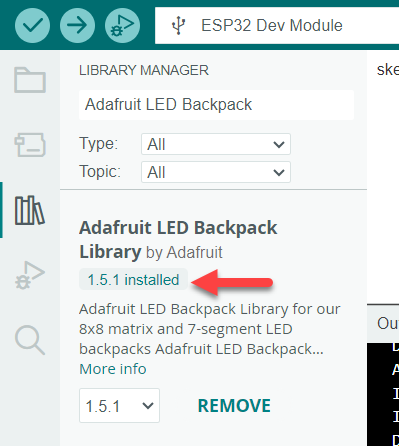

ติดตั้งไลบรารี่ผ่าน Arduino Library Manager เปิดโปรแกรม Arduino IDE กดที่ Libraries Manage ค้นหา Adafruit LED Backpack แล้วคลิก Install

ระบบจะถามให้ติดตั้ง Dependencies เพิ่มเติม คลิก Install All เพื่อติดตั้งทั้งหมด

รอจนติดตั้งเสร็จสมบูรณ์

โค้ดโปรแกรมตัวอย่าง

้เลือกใช้โค้ดโปรแกรมตัวอย่างต่อไปนี้ในการทดสอบ

ตัวอย่างที่ 1: แสดงตัวเลขนับ 0 ถึง 9999

ผลที่ได้: เมื่ออัพโหลดโค้ดโปรแกรมแล้ว จะมีตัวเลขนับจาก 0 จนถึง 9999 แล้ววนกลับมาที่ 0 ใหม่

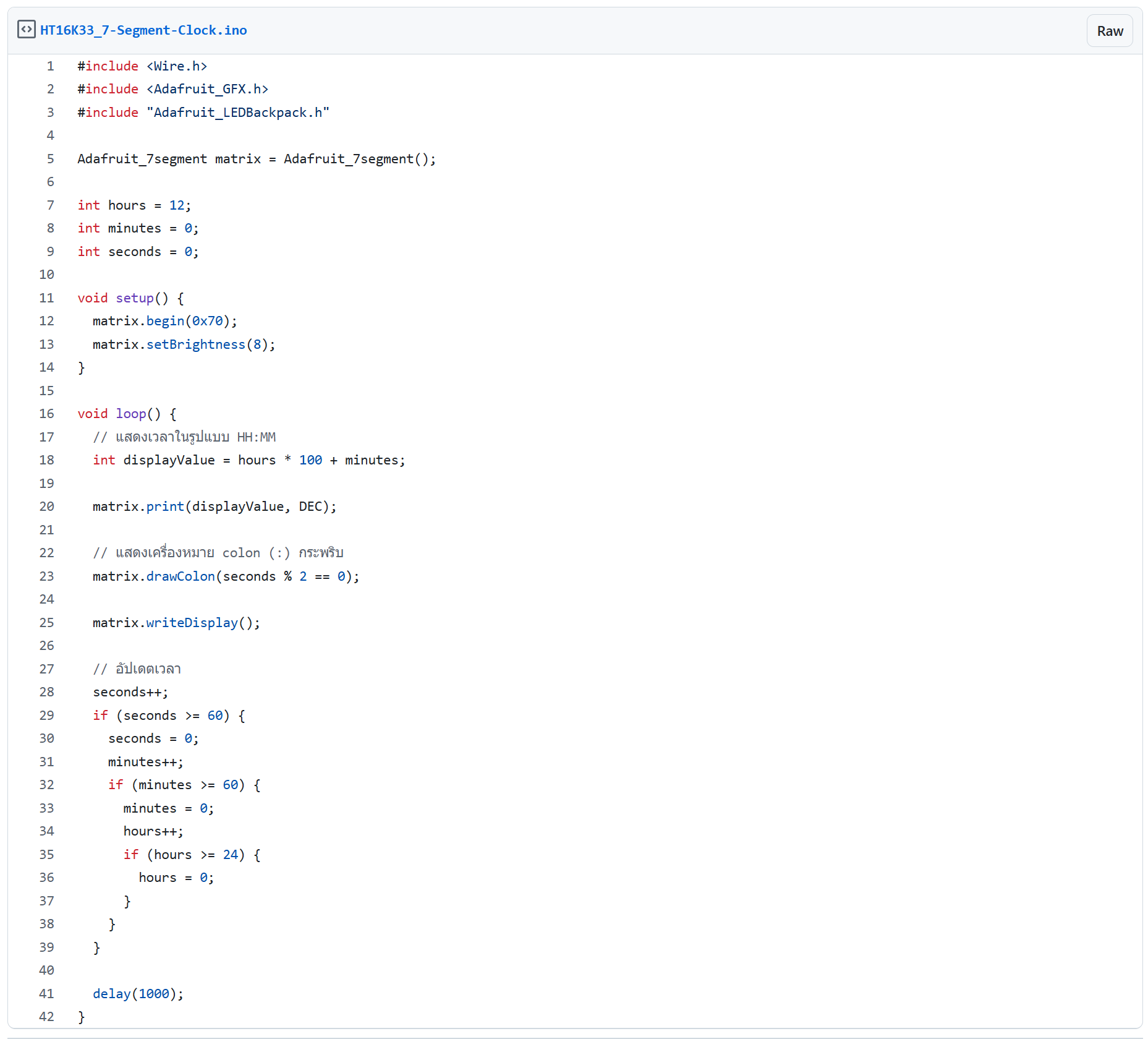

ตัวอย่างที่ 2: นาฬิกาดิจิทัล (จำลอง)

ผลที่ได้: เวลาจะแสดงบนหน้าจอ 12:00 พร้อมแสดงเครื่องหมาย colon (:) กระพริบ

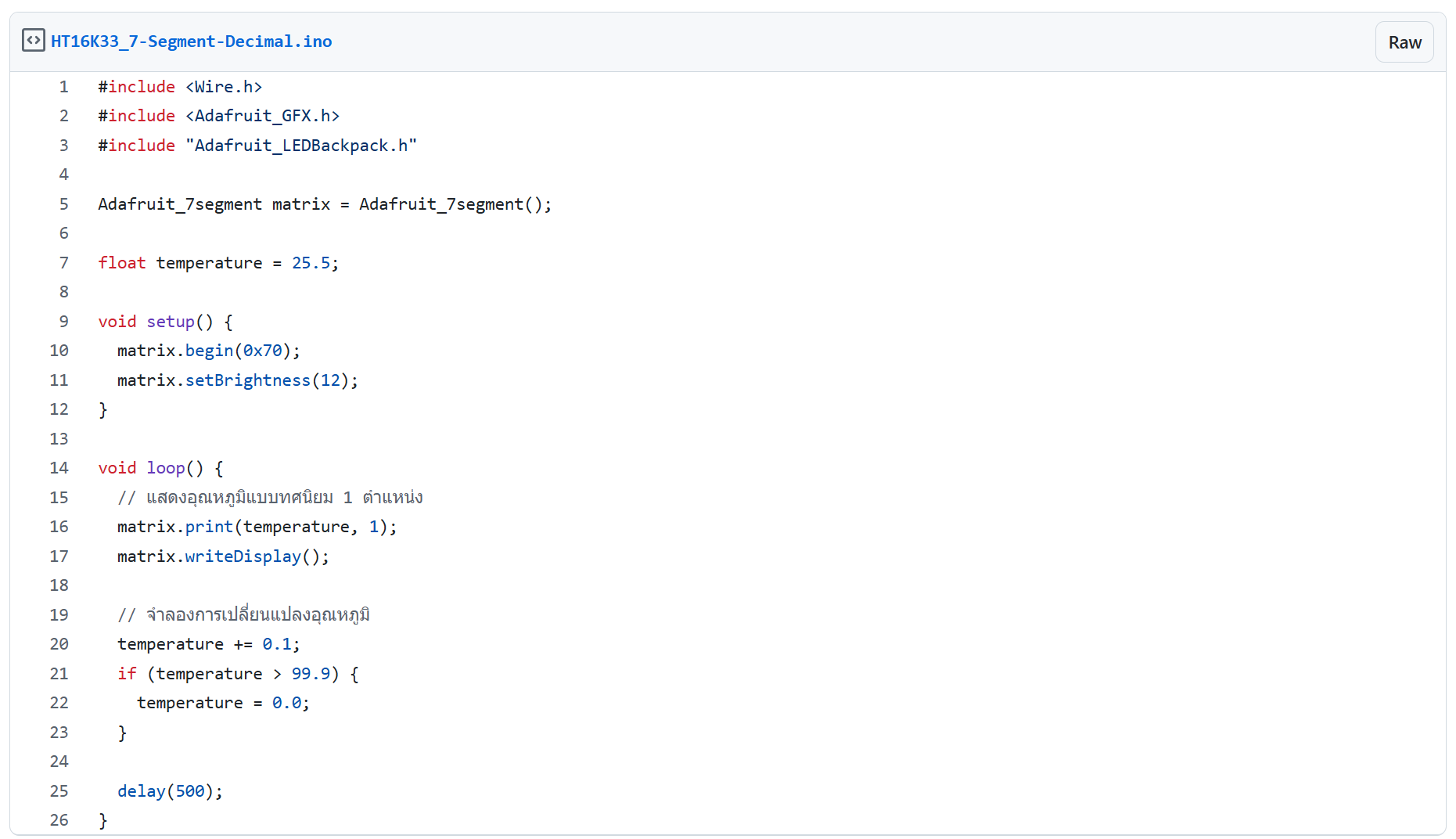

ตัวอย่างที่ 3: แสดงตัวเลขทศนิยม (สมมติค่าอุณหภูมิ)

ผลที่ได้: บนหน้าจอจะแสดงเลข 25.5 และเพิ่มขึ้นเรื่อย ๆ ครั้งละ 0.1

การแก้ปัญหาเบื้องต้น

จอไม่ติด/ไม่แสดงผล

• ✅ ตรวจสอบการต่อสายให้ถูกต้อง (VCC, GND, SDA, SCL)
• ✅ ตรวจสอบแรงดันไฟเลี้ยง (3.3V หรือ 5V)
• ✅ ลองเพิ่มความสว่าง matrix.setBrightness(15);
• ✅ ตรวจสอบ I2C Address ด้วยโค้ด I2C Scanner

จอแสดงผลผิดพลาด/กระพริบ

• ✅ เพิ่ม matrix.writeDisplay(); หลังคำสั่งแสดงผล
• ✅ ตรวจสอบสายสัญญาณ SDA, SCL ว่าไม่หลวม

บอร์ดไมโครคอนโทรลเลอร์ค้นหาจอไม่เจอ (I2C Error)

• ✅ ตรวจสอบว่าใช้ขา SDA, SCL ถูกต้องตามบอร์ด
• ✅ ลองเปลี่ยน Address (0x70-0x77)
• ✅ ตรวจสอบการเชื่อมต่อบัดกรีบนบอร์ด
