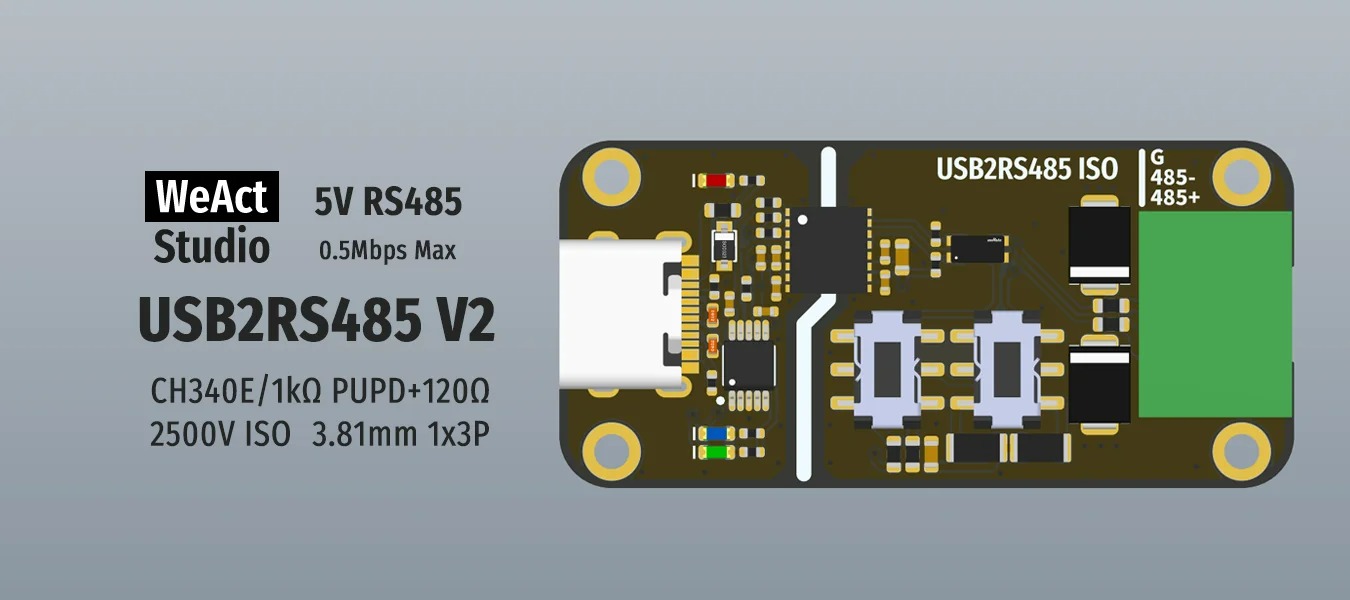

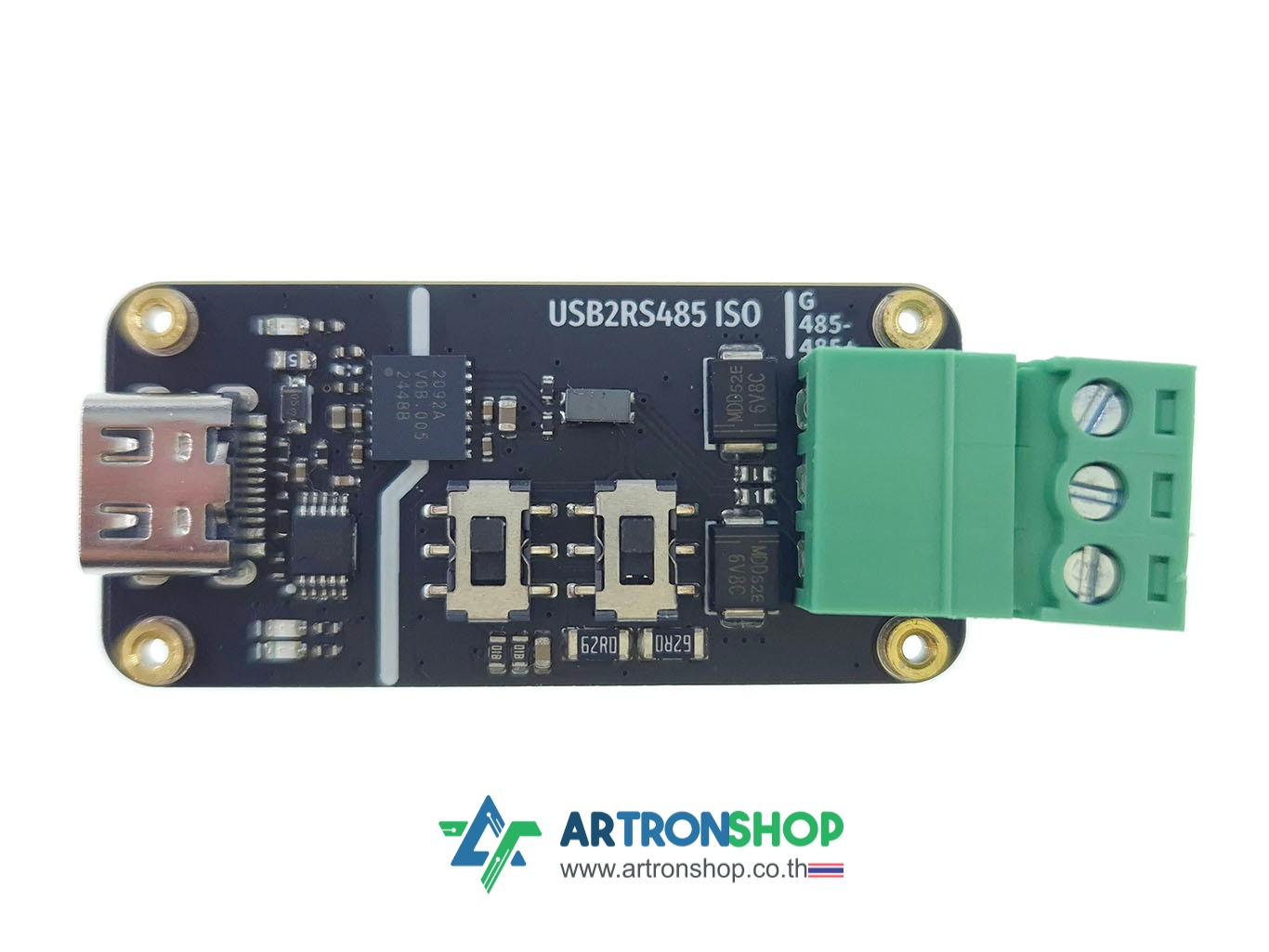

WeAct USB to RS485 Isolator ตัวแปลง USB เป็น RS485

WeAct USB to RS485 Isolator ตัวแปลง USB เป็น RS485 แบบมี Isolator ป้องกันไฟกระชาก ออกแบบมาเพื่อการสื่อสารอุตสาหกรรมที่ต้องการความเสถียรและความปลอดภัยสูง ด้วยชิป CH340X ที่รองรับ USB 2.0 ทำให้สามารถเชื่อมต่อกับคอมพิวเตอร์ได้ง่ายและรวดเร็ว รองรับอัตราการสื่อสารที่หลากหลายตั้งแต่ 50bps ถึง 500Kbps เหมาะสำหรับงานควบคุมอุตสาหกรรม ระบบอัตโนมัติ และการเชื่อมต่อกับอุปกรณ์ที่ใช้โปรโตคอล Modbus RTU อุปกรณ์มีขั้วต่อแบบ Terminal Block ขนาด 3.81mm ติดตั้งและถอดสายได้สะดวก

ระบบ Isolator  2500V ช่วยปกป้องคอมพิวเตอร์จากไฟกระชากและสัญญาณรบกวนที่อาจเกิดขึ้นในสายสัญญาณ RS485 ซึ่งมักพบในสภาพแวดล้อมอุตสาหกรรม รองรับการตั้งค่า Termination Resistor 120Ω และ Pull-up/Pull-down Resistor 1kΩ เพื่อความเสถียรของสัญญาณในระบบ RS485 แบบ Multi-drop (อุปกรณ์หลายตัวในสายเส้นเดียวกัน) ด้วยขนาดที่กะทัดรัดและการใช้งานแบบ Plug and Play ทำให้เป็นอุปกรณ์ที่สมบูรณ์แบบสำหรับการเชื่อมต่ออุปกรณ์ RS485 เข้ากับคอมพิวเตอร์

รายละเอียดเชิงเทคนิค

• การเชื่อมต่อคอมพิวเตอร์: พอร์ต USB-C
• ชิปแปลง USB: ใช้ชิป CH340X รองรับ USB 2.0
• อัตราการสื่อสาร: สูงสุด 0.5Mbps (500Kbps)
• ระดับแรงดัน RS485: 5V
• ระบบไอโซเลชั่น: มีการแยกไฟระหว่าง USB และ RS485 ที่ระดับ 2500V
• ตัวต้านทาน Pull-up/Pull-down: มี Resistor 1kΩ แบบเลือกใช้งาน/ไม่ใช้งานผ่านการสับสวิตช์
• Termination Resistor: มี Terminal Matching Resistor 120Ω แบบเลือกใช้งาน/ไม่ใช้งานผ่านการสับสวิตช์

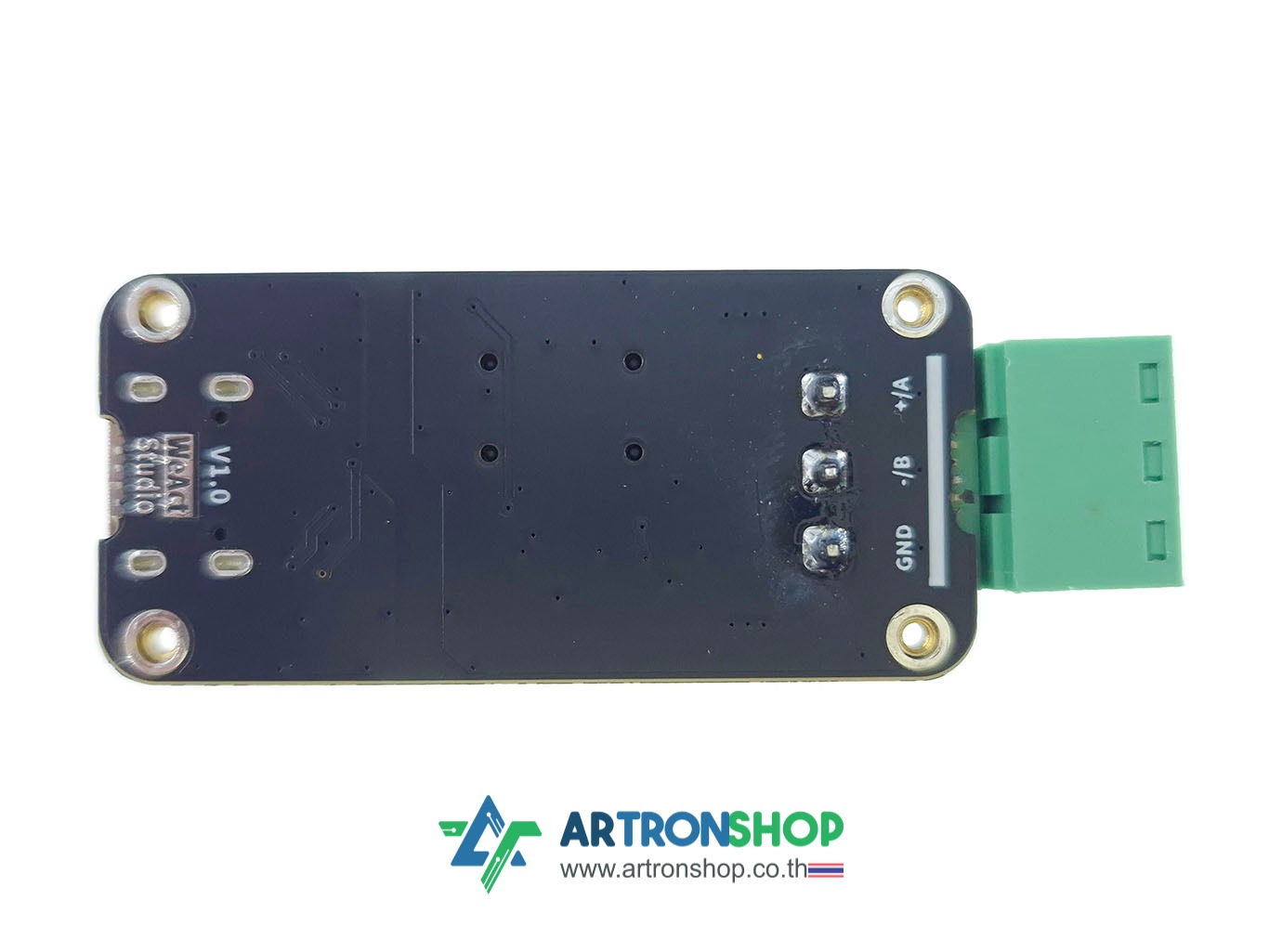

• ขั้วต่อ: Terminal Block แบบ 3.81mm ขนาด 3 ขา
• โปรโตคอล: รองรับโปรโตคอล RS485 Half-Duplex
• ระบบปฏิบัติการ: รองรับ Windows, Linux, และ macOS
• การป้องกัน: ป้องกันไฟกระชากและสัญญาณรบกวนในสภาพแวดล้อมอุตสาหกรรม
• การใช้งาน: แบบ Plug and Play ไม่ต้องใช้แหล่งจ่ายไฟภายนอก
• ขนาด: 50 * 21 มิลลิเมตร

เอกสารเพิ่มเติม

• CH340X Driver : https://www.wch-ic.com/downloads/ch341ser_zip.html
• GitHub : https://github.com/WeActStudio/WeActStudio.USB2RS485V2
• CH340X Datasheet : https://cdn.sparkfun.com/datasheets/Dev/Arduino/Other/CH340DS1.PDF

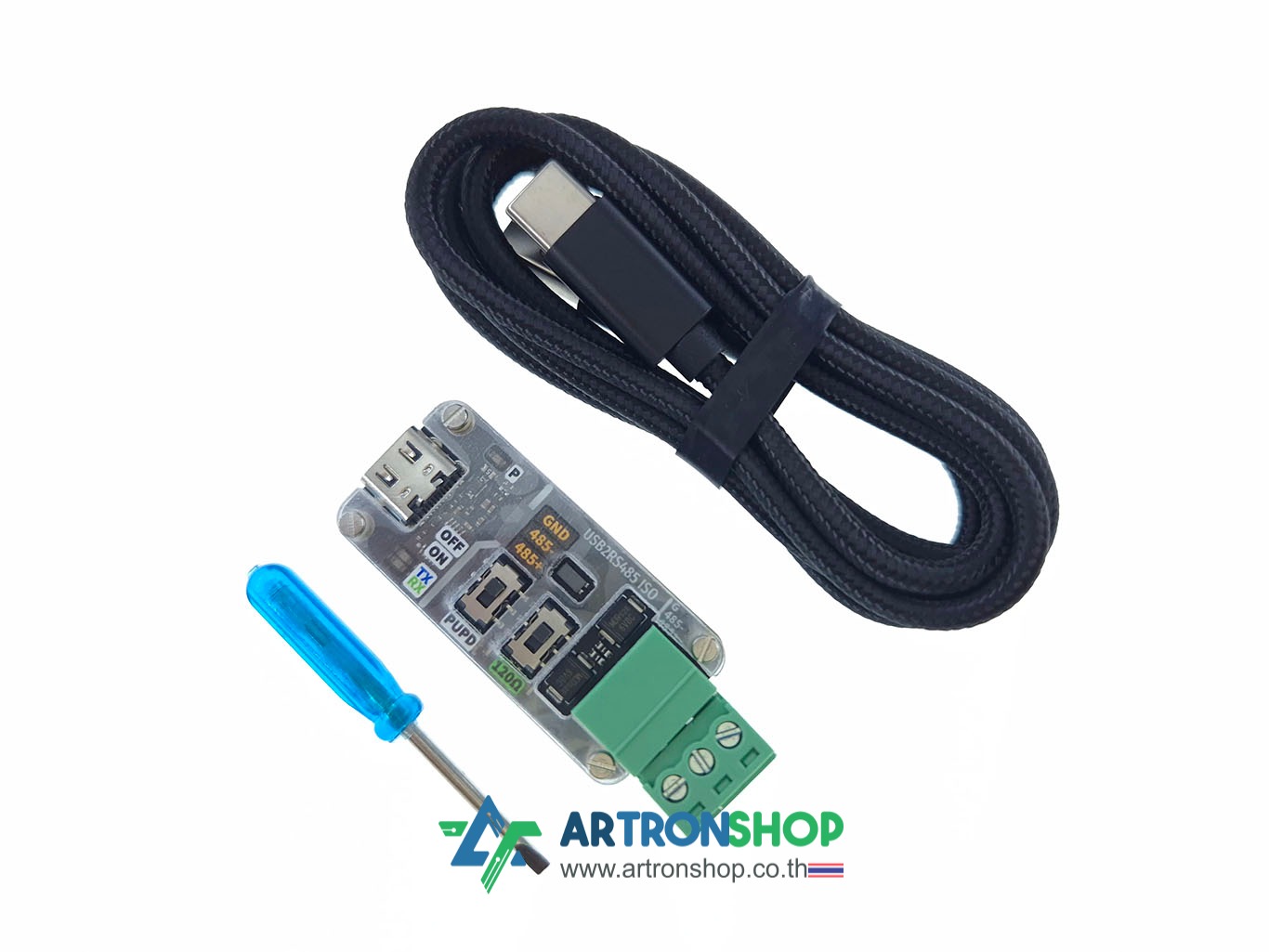

สินค้าประกอบด้วย

1. WeAct USB to RS485 Isolator จำนวน 1 ชิ้น
2. สาย USB-C ความยาว 1 เมตร จำนวน 1 เส้น
3. ชุดไขควงและน็อตประกอบ จำนวน 1 ชุด

การติดตั้งไดร์เวอร์ CH340

ดูได้ที่ : https://www.tiktok.com/@lantern.iotmaker/video/7467546628547841288
