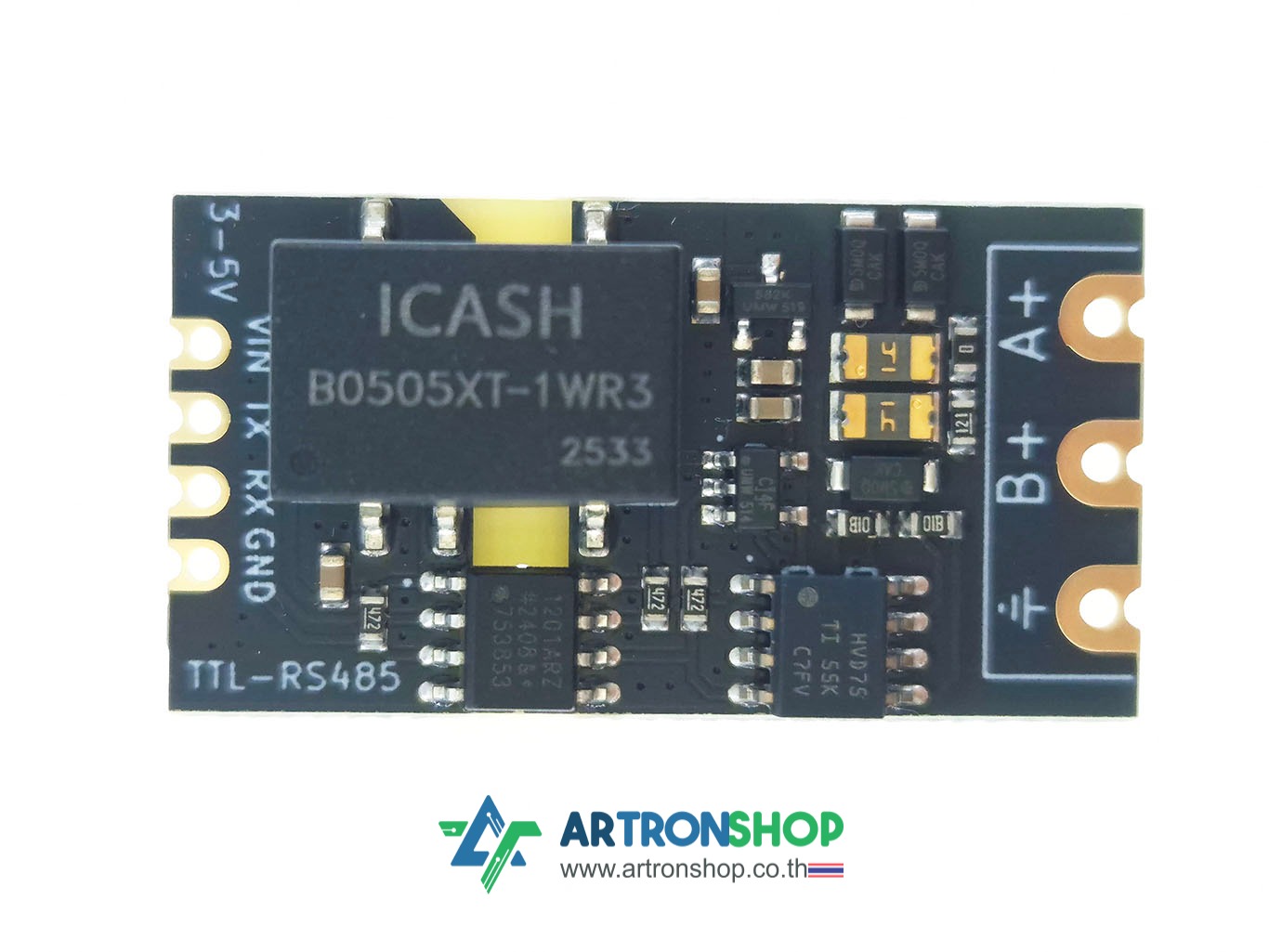

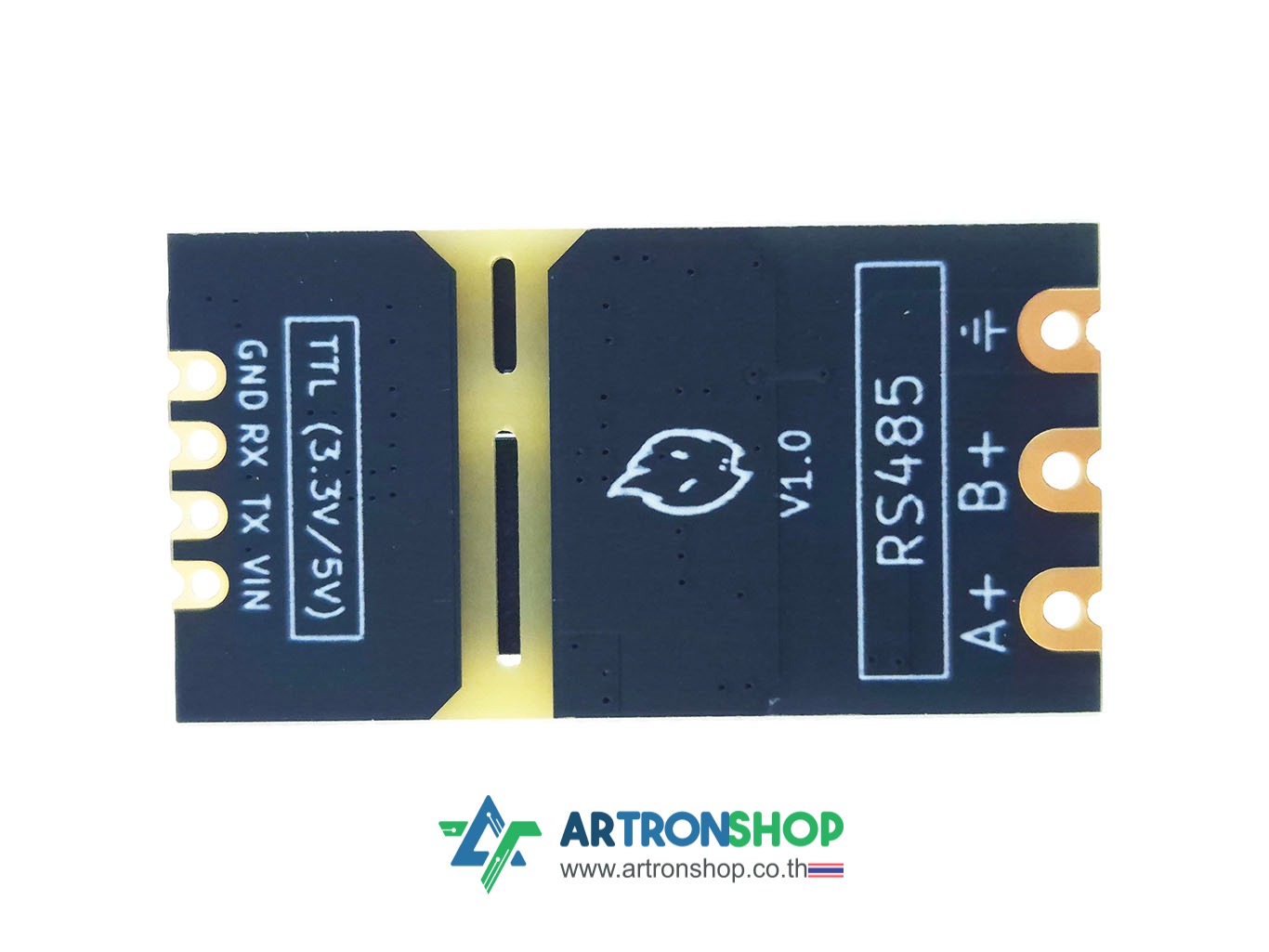

โมดูลแปลง RS485 แบบ Isolated UART TTL to RS485 Module

การออกแบบโมดูลคำนึงถึงความสะดวกในการใช้งานและความยืดหยุ่นในการติดตั้ง โดยฝั่ง TTL ใช้ขั้วพินแบบ 2.54mm ที่สามารถบัดกรีได้ง่าย ส่วนฝั่ง RS485 ใช้ขั้วต่อแบบ KF301 ขนาด 5.08mm ที่เหมาะสำหรับการต่อสายในงานอุตสาหกรรม นอกจากนี้ยังออกแบบ PCB เป็นแบบ Half-hole Immersion Gold Pad สามารถประกอบลงบน PCB ได้โดยตรง ตัวโมดูลมาพร้อมตัวต้านทาน 120Ω (Termination Resistor) มีระบบป้องกันไฟกระชากและสัญญาณรบกวนด้วย TVS (Transient Voltage Suppressor) มีฟิวส์ป้องกันการลัดวงจร เหมาะสำหรับงานที่ต้องการความเสถียรและปลอดภัยสูง เช่น ระบบควบคุมอุตสาหกรรม, ระบบ Home Automation, งาน IoT ต่าง ๆ

รายละเอียดทางเทคนิค

• รองรับแรงดันไฟฟ้า TTL: รองรับทั้ง 3.3V และ 5V สำหรับแหล่งจ่ายไฟและสัญญาณสื่อสารฝั่ง Serial / UART
• อัตราการสื่อสาร: สูงสุด 2 Mbps
• เทคโนโลยี Isolation: ใช้ชิป Isolation เฉพาะทางที่แยกทั้งแหล่งจ่ายไฟและสัญญาณสื่อสารออกจากกันอย่างสมบูรณ์
• ตัวต้านทาน 120Ω (Termination Resistor): มี
• ขั้วต่อฝั่ง TTL: ออกแบบเป็นขั้วพินแบบบัดกรีได้ ระยะห่าง 2.54 mm
• ขั้วต่อฝั่ง RS485: ใช้ขั้วต่อ KF301 Terminal แบบบัดกรีได้ ขนาด 5.08mm
• ระบบป้องกันแรงดันเกิน/ไฟกระชาก: TVS (Transient Voltage Suppressor)
• ระบบป้องกันกระแสเกิน: ฟิวส์แบบรีเซ็ต (PTC)
• แผ่นทองคุณภาพสูง: ออกแบบเป็น Half-hole Immersion Gold Pad สำหรับการบัดกรีลงบอร์ด PCB
• มาตรฐาน RS485: รองรับการสื่อสารแบบ Half-duplex บนบัส RS485 มาตรฐานอุตสาหกรรม
• ขนาด: 34 * 18 มิลลิเมตร

สินค้าประกอบด้วย

1. โมดูลแปลง RS485 แบบ Isolated จำนวน 1 ชิ้น
