SHT45 เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง ±0.1°C / ±1.0%RH หัวกันน้ำ I2C

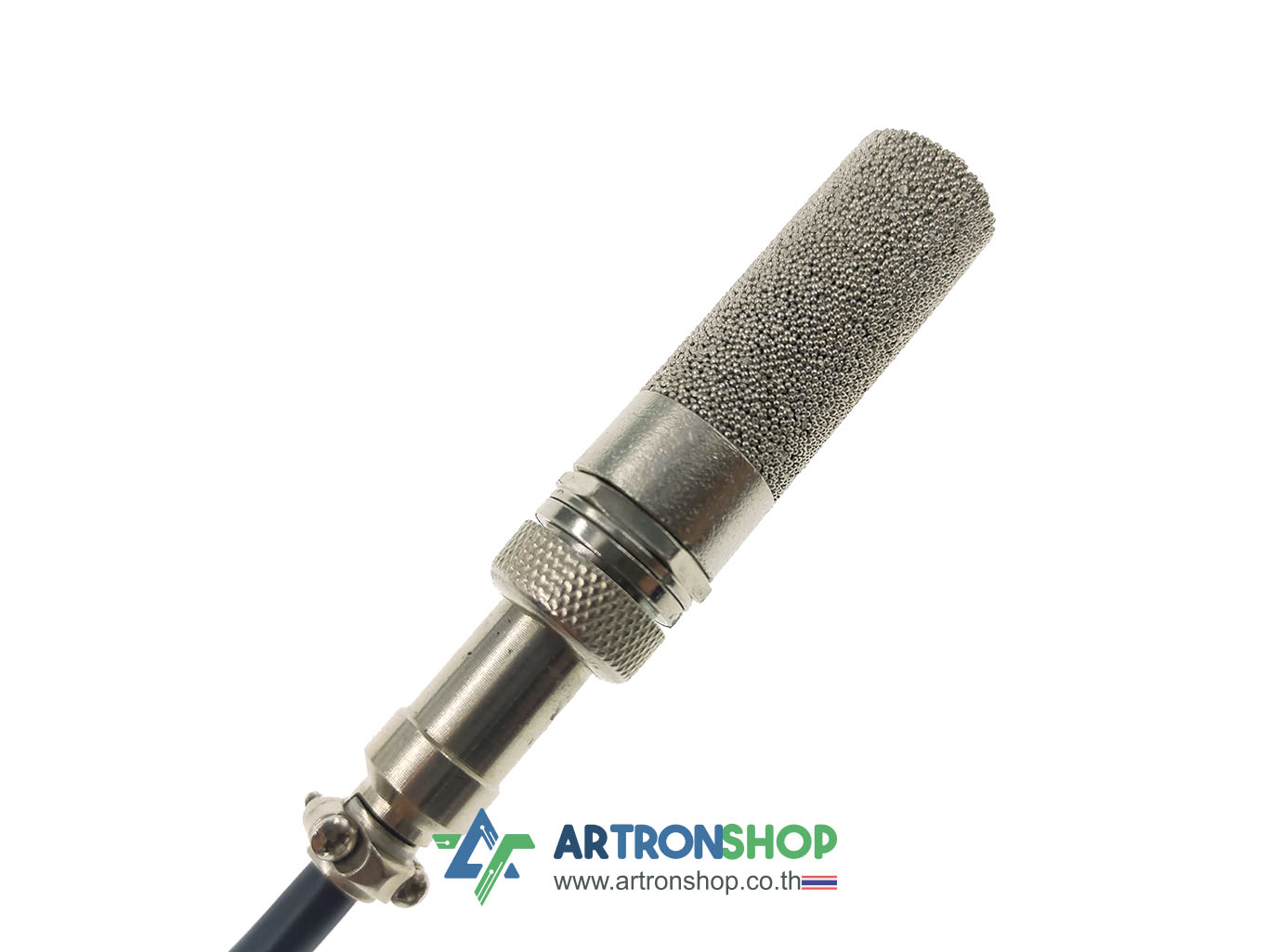

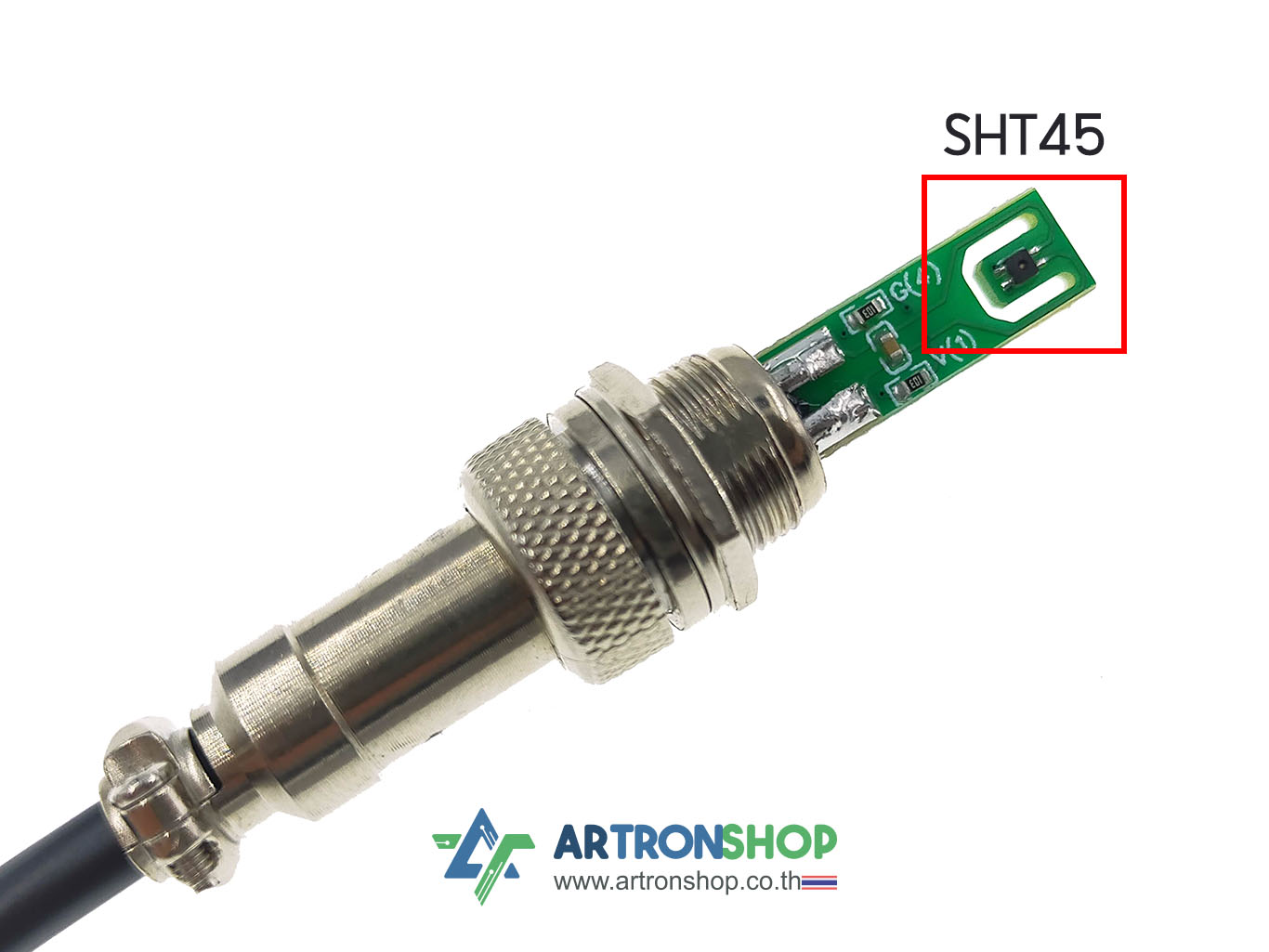

SHT45 เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง ±0.1°C / ±1.0% RH หัวกันน้ำ I2C ชิปเซ็นเซอร์ผลิตโดย Sensirion ผู้ผลิตเซ็นเซอร์วัดอุณหภูมิและความชื้นจากประเทศสวิตเซอร์แลนด์ ตัวเซ็นเซอร์ได้รับการสอบเทียบค่า (Calibration) จากผู้ผลิตแล้ว บริษัท อาร์ทรอน ชอป จำกัด ได้นำชิปเซ็นเซอร์มาประกอบลง PCB และใส่ลงในหัวเคสกันน้ำ เพื่อให้สามารถใช้งานเซ็นเซอร์ในที่ ๆ มีฝุ่นละออง และมีความชื้นได้ โดยไม่ทำให้ตัวเซ็นเซอร์เสียหายจากการโดยน้ำโดยตรง ตัวเคสของเซ็นเซอร์ทำมาจากโลหะไม่เป็นสนิม สามารถถอดแยกหัววัดและชุดเซ็นเซอร์เพื่อทำความสะอาดได้ง่าย มาพร้อมสายมัลติคอร์อย่างดี 24AWG ความยาว 1 เมตร ปลายสายเข้าหัวพร้อมใช้งาน

บริษัท ฯ ได้ทดสอบสินค้าก่อนจัดส่งทุกชิ้น มั่นใจได้ว่าสินค้าที่ได้รับจะให้ค่าการวัดออกมาถูกต้องแม่นยำ

แนะนำให้ใช้งานร่วมกับสินค้า โมดูลแปลงขา SHT45 พร้อม Logic Level Convertor

รายละเอียดเชิงเทคนิค

เป็นเซ็นเซอร์วัดอุณหภูมิและความชื้นอากาศ ที่ผ่านการสอบเทียบค่า (Calibration) มาจากผู้ผลิตแล้ว

ค่าอุณหภูมิ

• ความแม่นยำ ±0.1 °C (ทางบริษัท ฯ ได้ทดสอบเทียบค่ากับมิเตอร์มาตรฐานแล้ว)
• ช่วงการวัด -40 °C ถึง 125 °C
• ความเร็วในการตอบสนอง 2 วินาที

ค่าความชื้นอากาศ

• ความแม่นยำ ±1.0%RH
• ช่วงการวัด 0 ถึง 100%RH
• ความเร็วในการตอบสนอง 4 วินาที

ข้อมูลทั่วไป

• ใช้แรงดันไฟฟ้าได้ 1.08V ถึง 3.6V
• ใช้กระแสไฟฟ้าเฉลี่ย 0.4uA
• เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน I2C

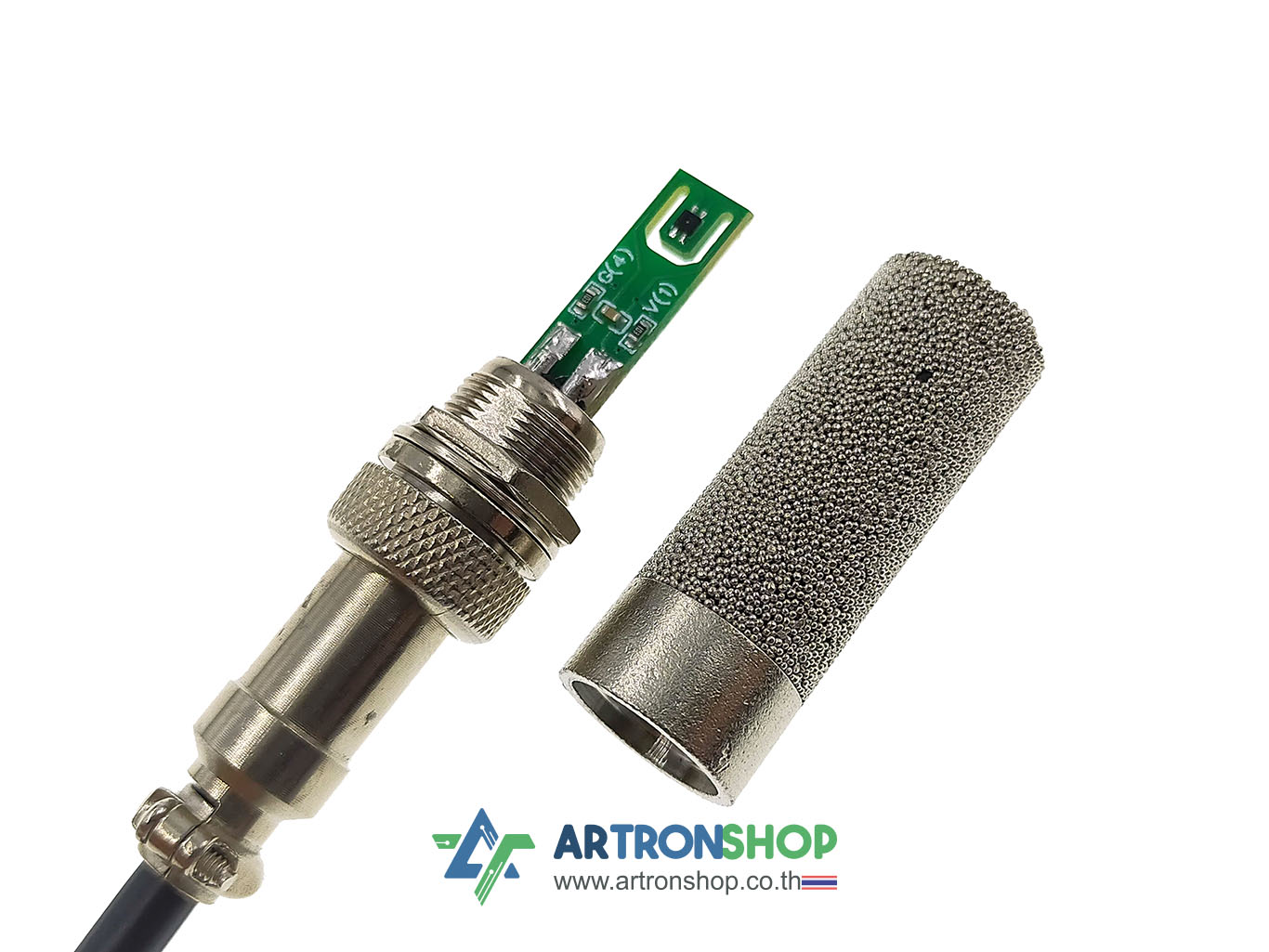

• หัวเซ็นเซอร์สามารถถอดแยกออกจากชุดสายไฟเพื่อทำความสะอาดหรือแก้ไขปัญหาได้
• หัวเซ็นเซอร์กันน้ำกันฝุ่น สามารถใช้ในพื้นที่ Outdoor ในแปลงเกษตร หรือในฟาร์มได้
• สายไฟมัลติคอร์อย่างดี 24AWG ความยาว 1 เมตร
• ปลายสายไฟเข้าหัวพร้อมใช้งานร่วมกับ Terminal

สินค้าประกอบด้วย

1. SHT45 เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง จำนวน 1 ชุด

การต่อวงจร

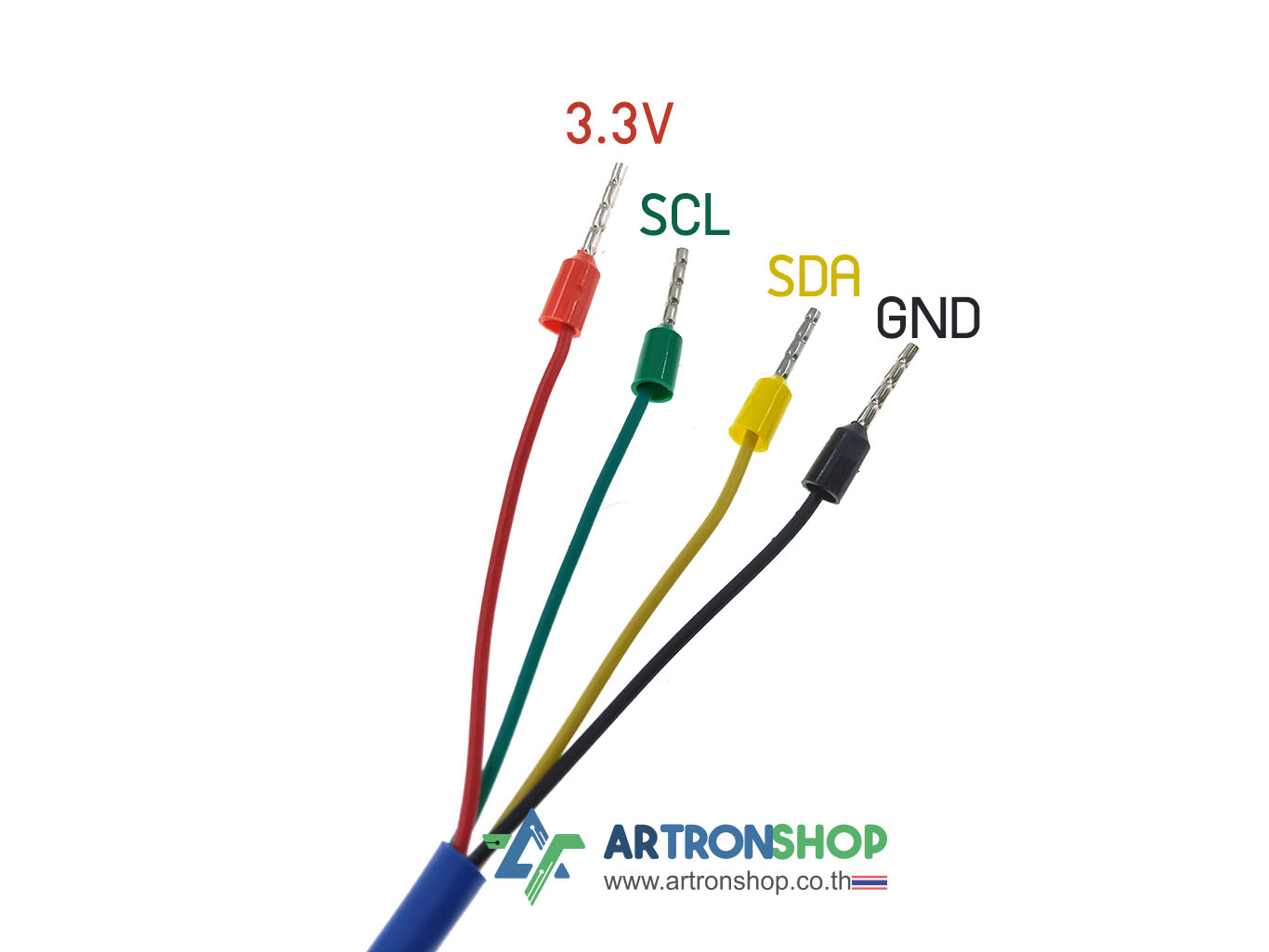

สีของสายไฟให้ความหมายดังนี้

**รองรับไฟเข้า 3.3V เท่านั้น จ่ายไฟเกินอาจทำให้เซ็นเซอร์พังเสียหาย**

ตัวอย่างการต่อเข้ากับบอร์ด Farm1

ตัวอย่างการต่อเข้าบอร์ด ESP32

ตัวอย่างการต่อเข้ากับบอร์ด Arduino - เนื่องจาก Arduino ใช้แรงดัน 5V แต่เซ็นเซอร์รับได้แค่ 3.3V จึงต้องใช้งานร่วมกับ โมดูลแปลงขา SHT45 เพื่อแปลงสัญญาณ 5V เป็น 3.3V

การใช้งานร่วมกับ Arduino IDE

เปิดโปรแกรม Arduino จากนั้นติดตั้งไลบารี่ ArtronShop_SHT45 ผ่าน Library Manager อ่านขั้นตอนอย่างละเอียดได้ที่นี้

เปิดโค้ดโปรแกรมตัวอย่างโดยกดที่ File > Examples > ArtronShop_SHT45 > SHT45_read

เลือกบอร์ด เลือกพอร์ต กดอัพโหลดโค้ดโปรแกรมลงบอร์ด จากนั้นเปิด Serial Monitor ขึ้นมา จะเห็นค่าอุณหภูมิและความชื้นที่วัดได้แสดงขึ้นมาแล้ว

ข้อมูลเพิ่มเติม

• Datasheet SHT4x
• REACH and RoHS declaration SHT/STS
• ±1.0% RH / ±0.1°C Digital humidity and temperature sensor
