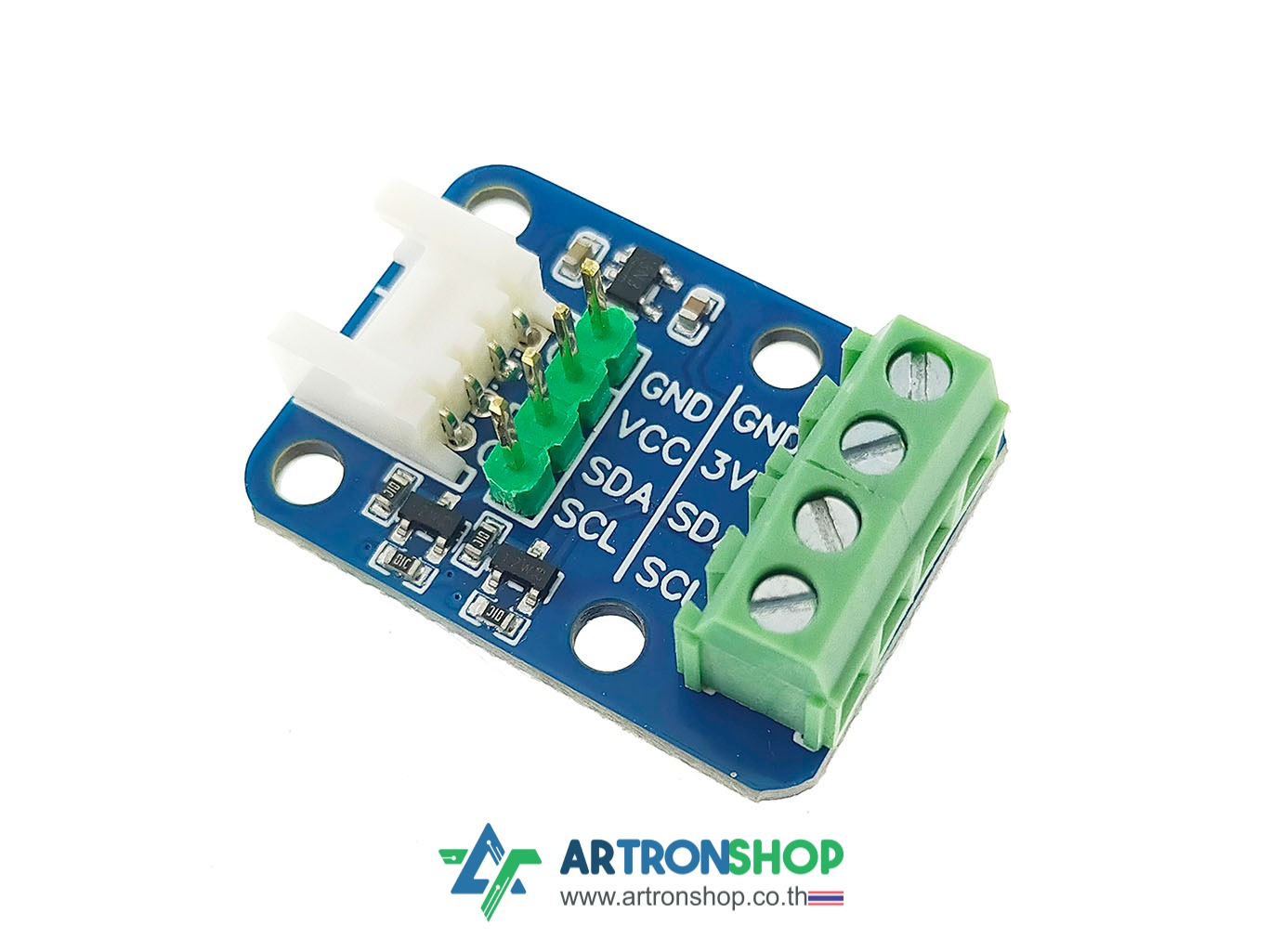

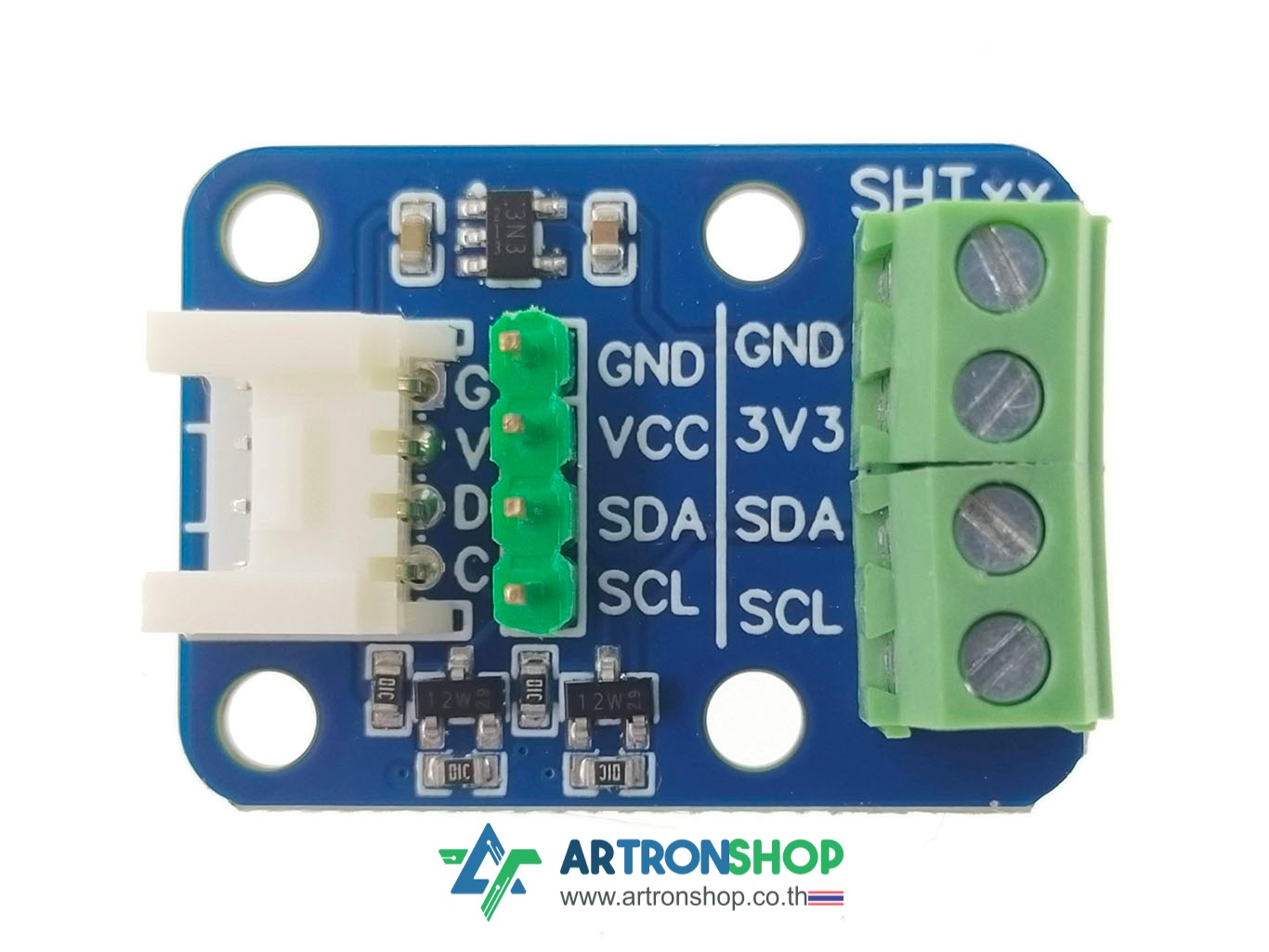

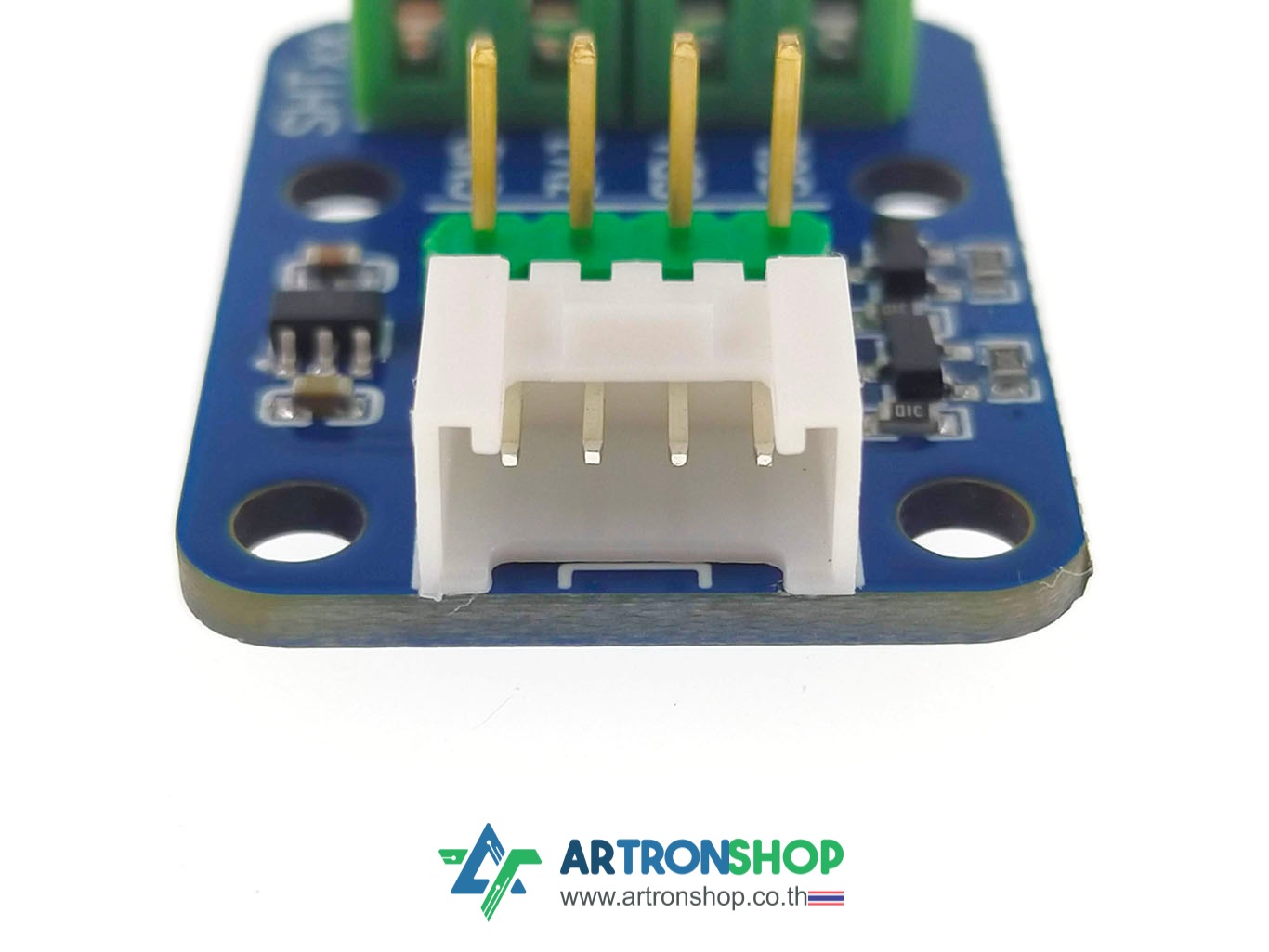

โมดูลแปลงขา SHT45 พร้อม Logic Level Convertor

โมดูลแปลงขา SHT45 พร้อม Logic Level Convertor ใช้แปลงขาของ SHT45 เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง ±0.1°C / ±1.0%RH หัวกันน้ำ I2C ให้เชื่อมต่อกับไมโครคอนโทรลเลอร์ได้ง่ายขึ้นผ่าน Grove หรือ Pin Header มาพร้อมวงจร Logic Level Convertor และจ่ายไฟ 3.3V เพื่อให้ SHT45 ต่อกับไมโครคอนโทรลเลอร์ที่ใช้แรงดันไฟฟ้า 5V และ 3.3V ได้ เช่น บอร์ด Arduino Uno, Arduino Mega 2560, NodeMCU, ESP8266, ESP32, KidBright, micro:bit, RP2 Nano, ATD1.47-S3 เป็นต้น

ตัวโมดูลนี้ช่วยให้เชื่อมต่อ SHT45 กับบอร์ดที่มีช่อง Grove และ KB Chain ได้ง่ายขึ้น โดยต่อ SHT45 เข้ากับบอร์ดที่ฝั่งเทอมินัล อีกด้านเชื่อมต่อดังนี้

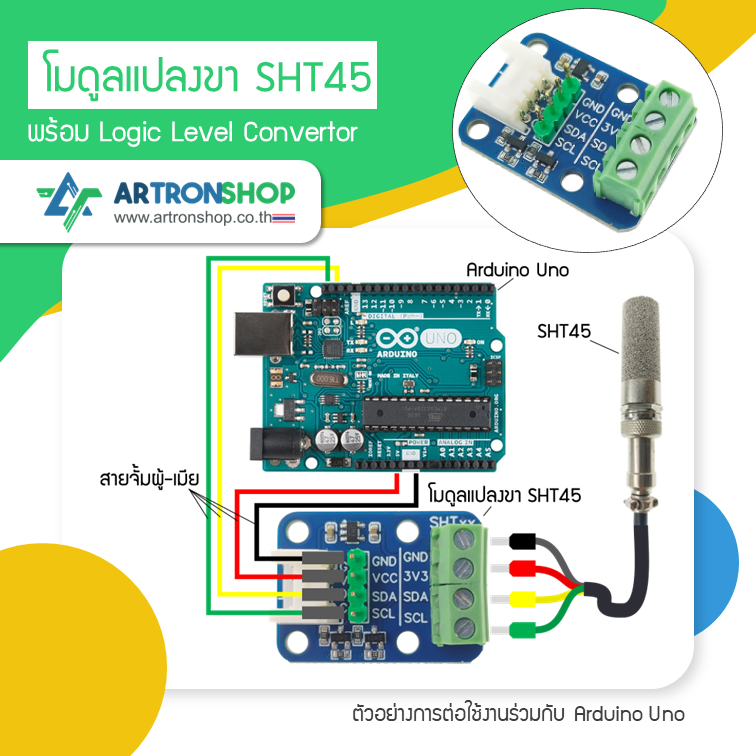

ใช้ร่วมกับบอร์ด Arduino

ใช้ สายจั้มผู้-เมีย ต่อระหว่างบอร์ด ดังรูปด้านล่าง

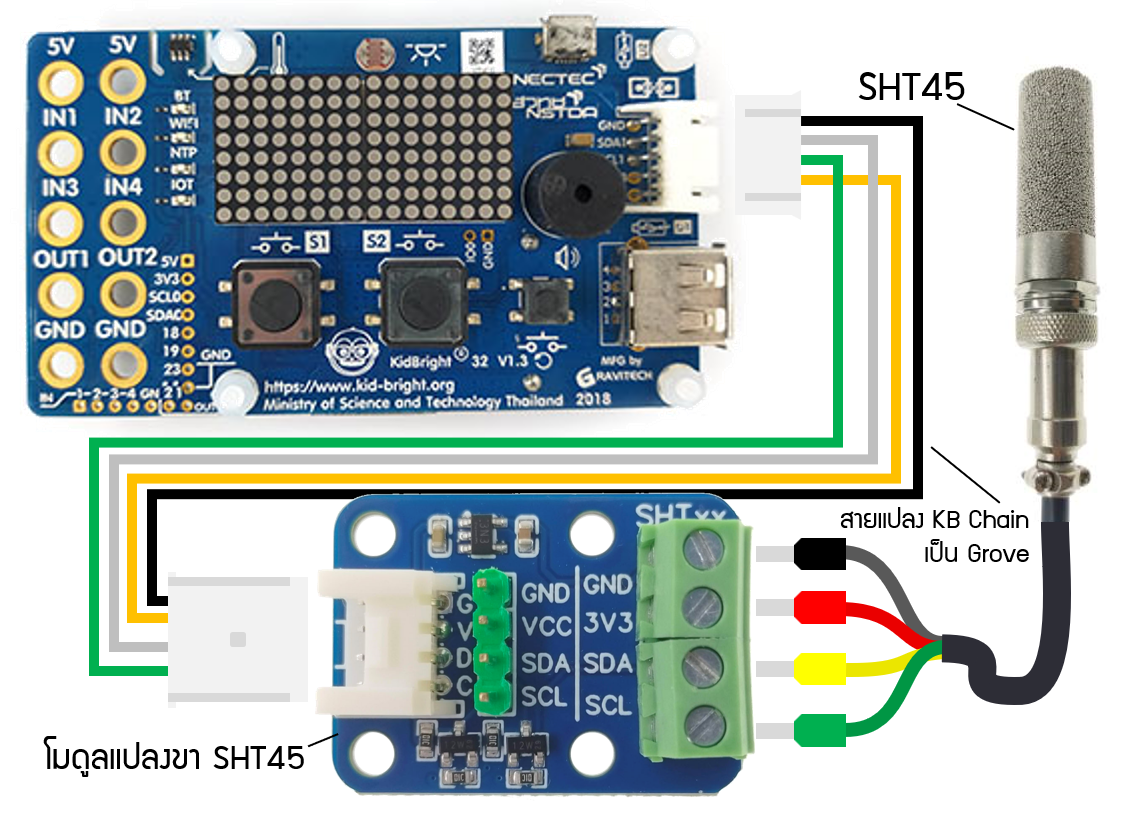

ใช้ร่วมกับบอร์ด KidBright

ใช้ สายแปลง KB Chain เป็น Grove เชื่อมต่อระหว่างบอร์ด ดังรูปด้านล่าง

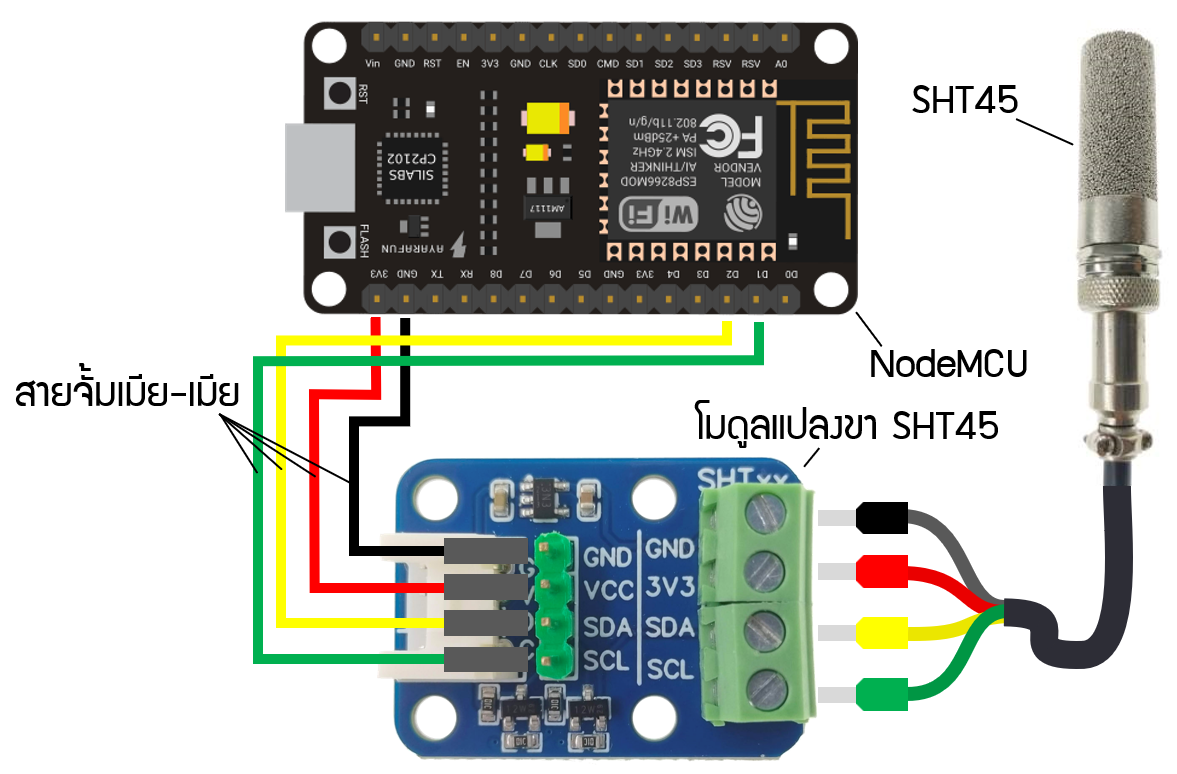

ใช้ร่วมกับบอร์ด NodeMCU / ESP32

ใช้ สายจั้มเมีย-เมีย ต่อระหว่างบอร์ด ดังรูปด้านล่าง

รายละเอียดเชิงเทคนิค

• ใช้งานร่วมกับสินค้า SHT45 เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง ±0.1°C / ±1.0%RH หัวกันน้ำ I2C ให้เชื่อมต่อกับไมโครคอนโทรลเลอร์ได้ง่ายขึ้นผ่าน Grove หรือ Pin Header

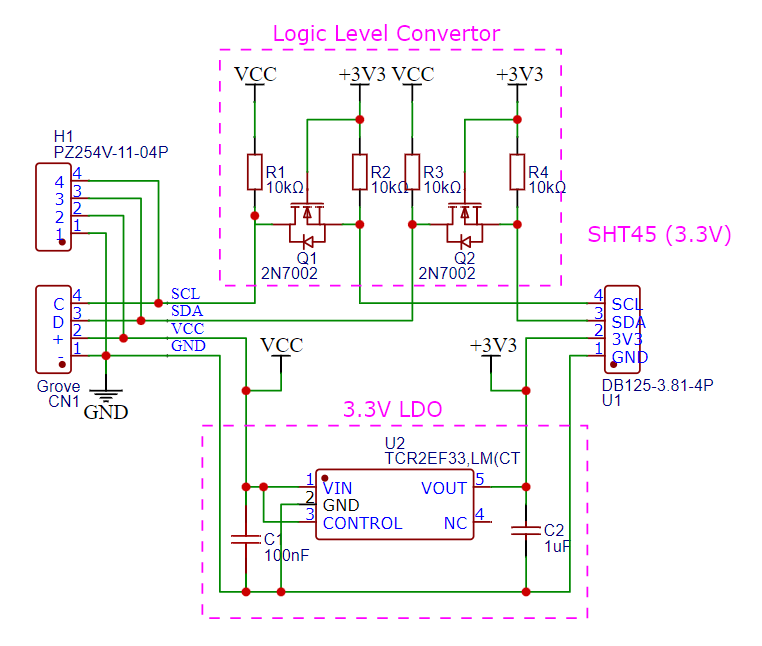

• มีวงจร Logic Level Convertor ใช้งานได้กับไมโครคอนโทรลเลอร์ 5V และ 3.3V
• มีวงจรจ่ายไฟคงที่ 3.3V เลี้ยง SHT45
• รับไฟเข้าได้ 5V - 3.3V

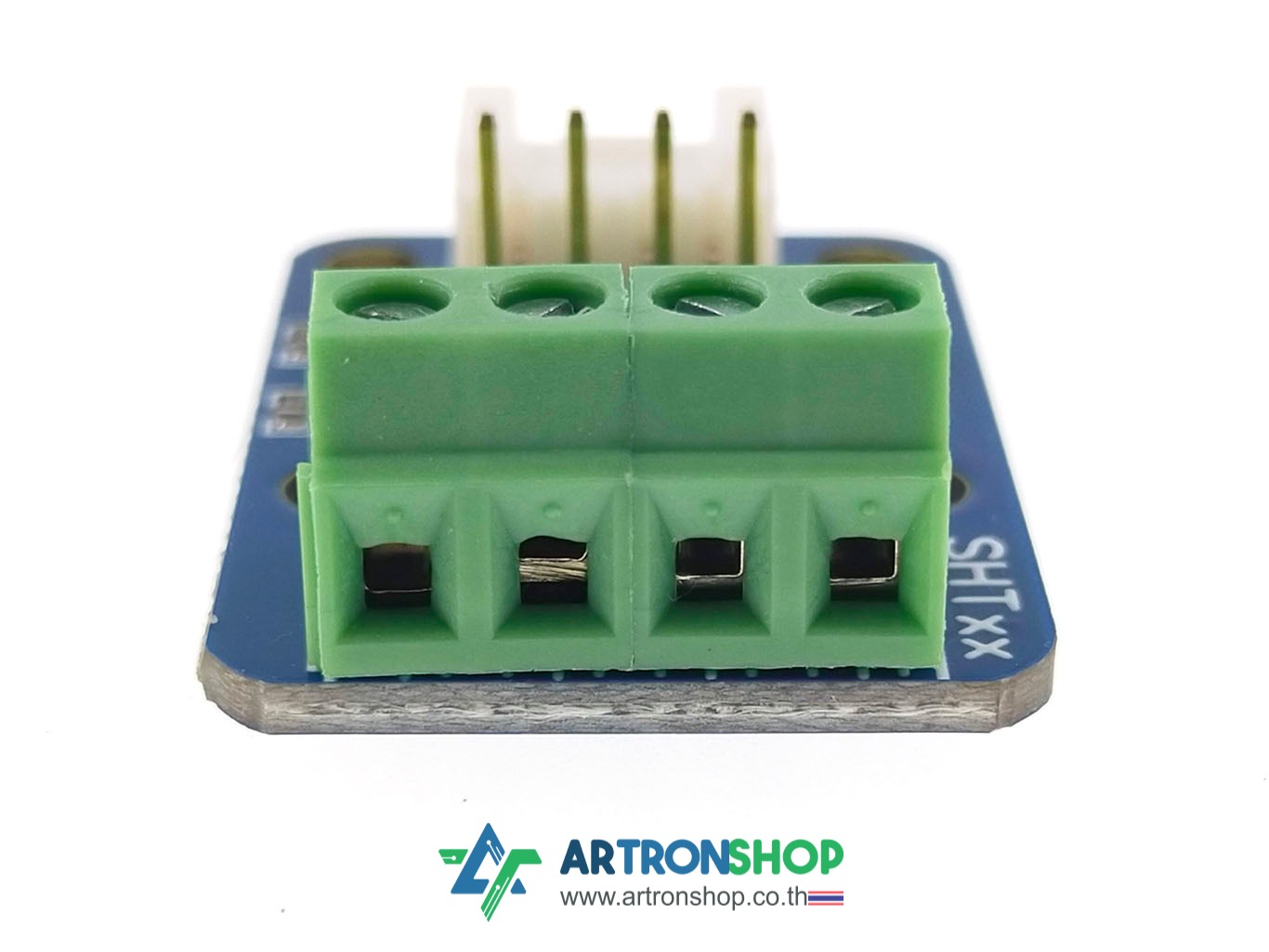

• จุดต่อสาย SHT45 เป็นแบบเทอมินัลขันน็อต
• จุดต่อไมโครคอนโทรลเลอร์มีให้เลือกใช้ทั้ง Grove และ Pin Header

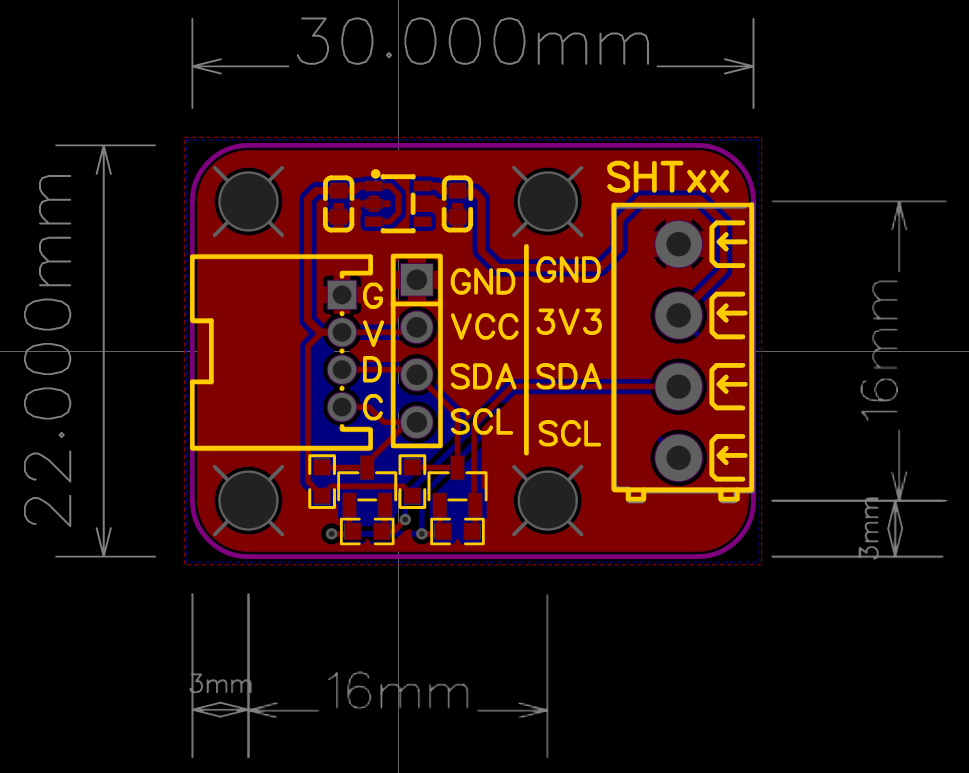

• ขนาด 30 * 22 มิลลิเมตร
• รูยึดน็อตขนาด M3 ระยะห่างระหว่างรู 16 x 16 มิลลิเมตร

สินค้าประกอบด้วย

1. โมดูลแปลงขา SHT45 พร้อม Logic Level Convertor จำนวน 1 ชิ้น
