จอ OLED 0.96 นิ้ว สีขาว 128x64 I2C

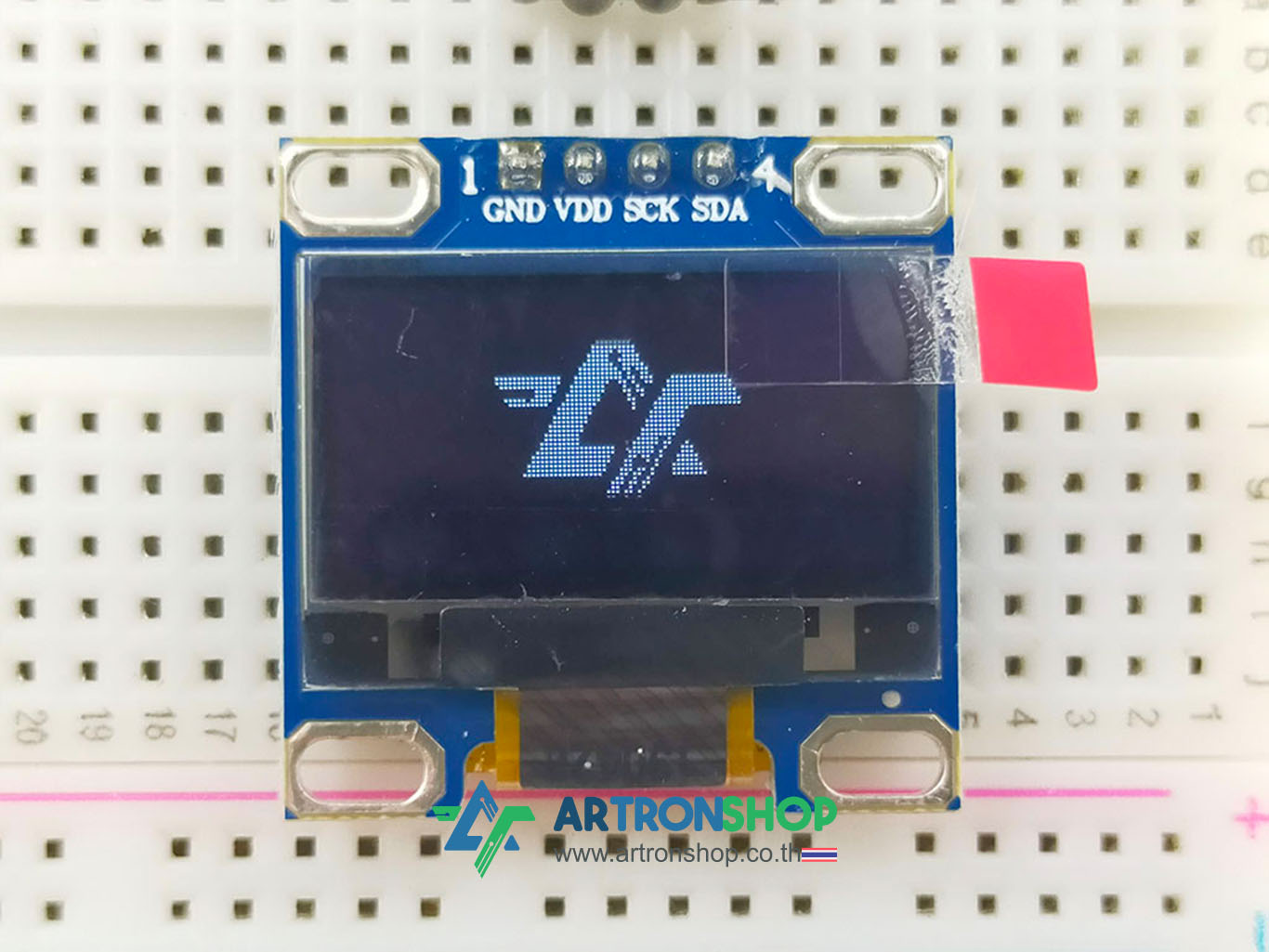

จอ OLED 0.96 นิ้ว สีขาว 128x64 I2C แสดงผลแบบสีเดียวทั้งหน้าจอ ขนาด 0.96 นิ้ว ความละเอียด 128 x 64 พิกเซล เชื่อมต่อกับไมโครคอนโทรลเลอร์ทั้ง Arduino, ESP32, ESP8266, Raspberry Pi, STM32, STM8, PIC, AVR ผ่าน I2C รองรับการแสดงผลรูปภาพ ข้อความ ใช้งานกับแพลตฟอร์ม Arduino และ MicroPython ได้ง่าย มีไลบารี่พร้อมใช้งาน

รายละเอียดเชิงเทคนิค

• เป็นหน้าจอแสดงผลแบบสีเดียว ขนาด 0.96 นิ้ว ความละเอียด 128 x 64 พิกเซล
• เชื่อมต่อผ่าน I2C ด้วยระดับแรงดัน 3.3V - 5V
• ใช้ไฟเลี้ยง 3.3V - 5V
• ใช้ไอซีขับจอเบอร์ SSD1306
• พื้นที่แสดงผลขนาด 21.74 x 10.86 มิลลิเมตร
• ขนาด 27.3 x  27.8 มิลลิเมตร

การใช้งานกับแพลตฟอร์ม Arduino

ตัวอย่างการเชื่อมต่อกับบอร์ด IOXESP32 แสดงดังรูปด้านล่างนี้

ตัวอย่างการเชื่อมต่อกับบอร์ด Arduino Uno R4 แสดงดังรูปด้านล่างนี้

เปิดโปรแกรม Arduino V2 ขึ้นมา แล้วติดตั้งไลบารี่ Adafruit_SSD1306 ตามขั้นตอนดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ในการทดสอบ

• https://gist.github.com/maxpromer/4300ec724fc6f7a3b0dbf1a080101035

ผลที่ได้ ที่หน้าจอแสดงผลดังรูปด้านล่าง

การใช้งานกับ microBlock

microBlock เป็นโปรแกรมที่ใช้โค้ดดิ้งบอร์ดไมโครคอนโทรลเลอร์ด้วยบล็อกและโค้ดไพทอน (MicroPython) รองรับบอร์ด KidBright ทุกรุ่น, OpenKB, ESP32, IPST-WiFi, Mbits V2, OpenBIT, Raspberry Pi Pico

สำหรับบอร์ด KidBright, OpenKB ให้ใช้สาย KB-5AF ต่อวงจรดังนี้

สำหรับบอร์ดอื่น ๆ ให้ใช้สาย JST-4AF เชื่อมต่อผ่านช่อง Grove ดังนี้

ที่โปรแกรม microBlock IDE หลังจากเชื่อมต่อบอร์ด เลือกบอร์ด และติดตั้งเฟิร์มแวร์ MicroPython แล้ว ให้ติดตั้ง OLED extension ตามขั้นตอนดังนี้

1) กดเมนู Extenstion

2) พิมพ์ OLED ลงในช่องค้นหา

3) กดปุ่ม Install ส่วนเสริมที่มีรูปไอค่อน

4) รอจนกว่าจะติดตั้งเสร็จ เมื่อติดตั้งเสร็จจะมีเครื่องหมายติ้กถูก (ดังรูป)

5) กดปุ่ม X ปิดหน้าต่าง Extension ไปได้เลย

ทดลองเขียนโปรแกรมแสดงข้อความบนหน้าจอ OLED ดังนี้

1) กดเลือกเมนู OLED ในแถบด้านซ้าย

2) ลากบล็อก OLED initial มาใส่ในพื้นที่ทำงาน

3) ลากบล็อก OLED draw text มาใส่ในพื้นที่ทำงาน

4) แก้ข้อความที่ต้องการให้แสดงผลบนหน้าจอ

5) กดปุ่มอัพโหลดโปรแกรมลงบอร์ด

ผลที่ได้ หน้าจอแสดงข้อความดังนี้
