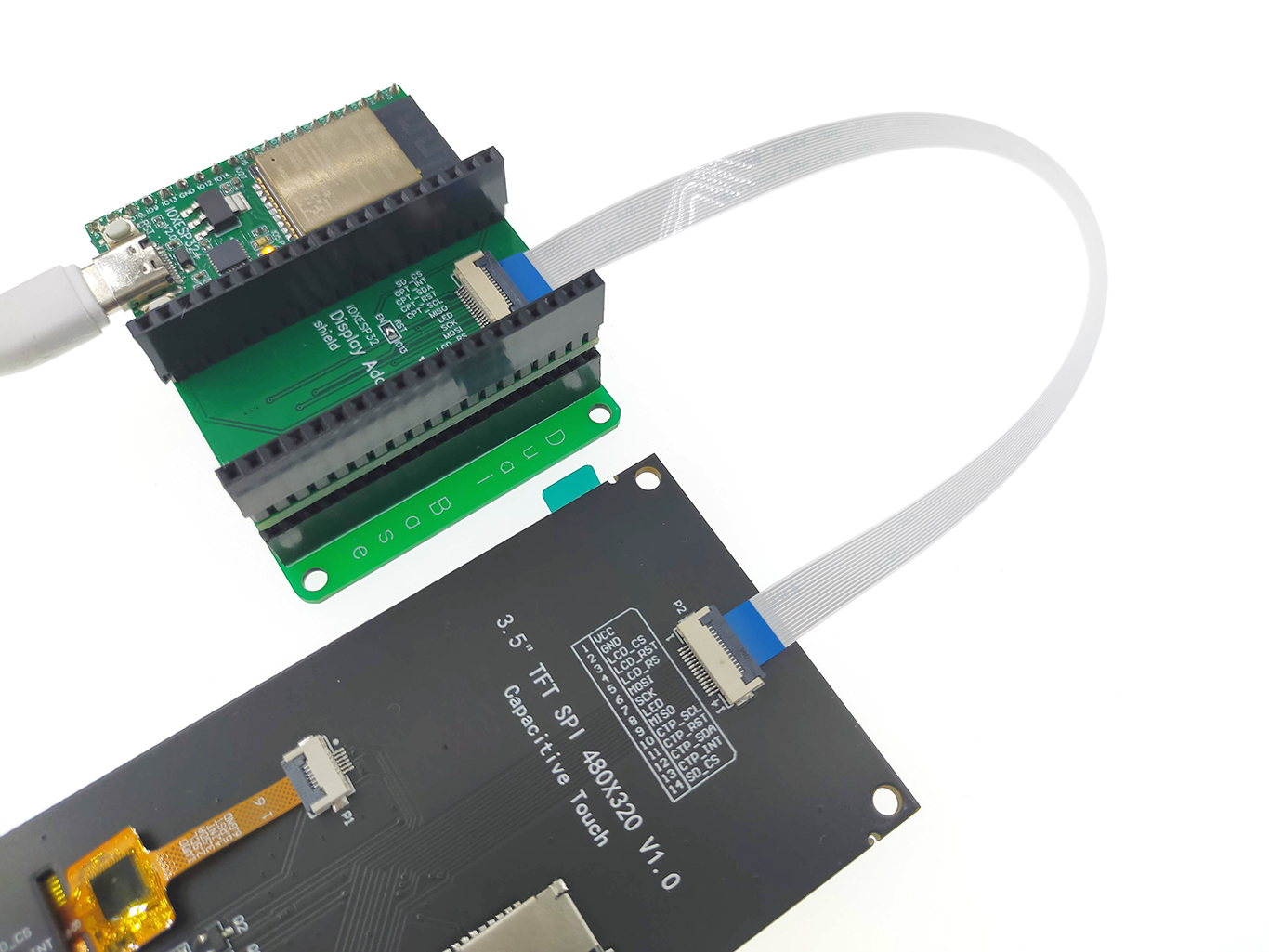

IOXESP32 Display Adapter shield โมดูลเสริมต่อจอ TFT LCD กับ IOXESP32

IOXESP32 Display Adapter shield โมดูลเสริมต่อจอ TFT LCD กับ IOXESP32 ใช้งานร่วมกับจอ TFT LCD พร้อมทัช Capacitive ขนาด 2.8 นิ้ว , ขนาด 3.2 นิ้ว และ ขนาด 3.5 นิ้ว เพื่อมความสะดวกในการต่อบอร์ด ESP32 กับจอด้วยสายแพรเส้นเดียว ลดความเสี่ยงจุดเชื่อมต่อที่ไม่ดี ลดปัญหาสัญญาณรบกวนทำให้หน้าจอทำงานผิดพลาด

สายแพร 14 พิน เชื่อมต่อจอผ่าน SPI แบบสาย 4 เส้น เชื่อมต่อทัช Capacitive ผ่าน I2C และเชื่อมต่อช่องใส่ MicroSD Card ผ่าน SPI

อ่านเอกสารการใช้งานได้ที่
https://artronshop.gitbook.io/ioxesp32/ioxesp32-display-adapter-shield/introduce

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดช่วยให้เชื่อมต่อ ESP32 กับจอได้ง่ายขึ้น
• รองรับจอดังนี้
  • จอ TFT LCD ขนาด 2.8 นิ้ว ทัช Capacitive ILI9341V 4-Wire SPI
  • จอ TFT LCD ขนาด 3.2 นิ้ว ทัช Capacitive ILI9341V 4-Wire SPI
  • จอ TFT LCD ขนาด 3.5 นิ้ว ทัช Capacitive ST7796U 4-Wire SPI
• เชื่อมต่อกับจอด้วยสารแพร FFC ระยะขา 0.5 มิลลิเมตร แบบตรง ความยาวสูงสุด 30 เซ็นฯ
• รองรับความเร็ว SPI ขับจอสูงสุด 40 MHz (ความเร็วสูงสุดที่ ESP32 ทำได้)
• ใช้งานได้กับบอร์ด IOXESP32 (ทุกรุ่น) NodeMCU-32S Node32 Lite และ Node32s
• ใช้แรงดันไฟฟ้า 3.3V ในการทำงาน
• ขนาด 25.4 x 48.26 มิลลิเมตร

สินค้าประกอบด้วย

1. IOXESP32 Display Adapter shield จำนวน 1 ชิ้น
2. สายแพร FFC 0.5 มิล 14 พิน แบบตรง ยาว 20 เซ็น จำนวน 1 เส้น

เอกสารเพิ่มเติม

• อ่านเอกสารการใช้งานฉบับเต็มได้ที่ https://artronshop.gitbook.io/ioxesp32/ioxesp32-display-adapter-shield/introduce
• ดาวน์โหลดวงจรได้ที่ https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Display%20Adapter%20shield/Schematic.pdf
• ดาวน์โหลด Dimension ได้ที่ https://dl.artronshop.co.th/IOXESP32/IOXESP32%20Display%20Adapter%20shield/Dimension.pdf
