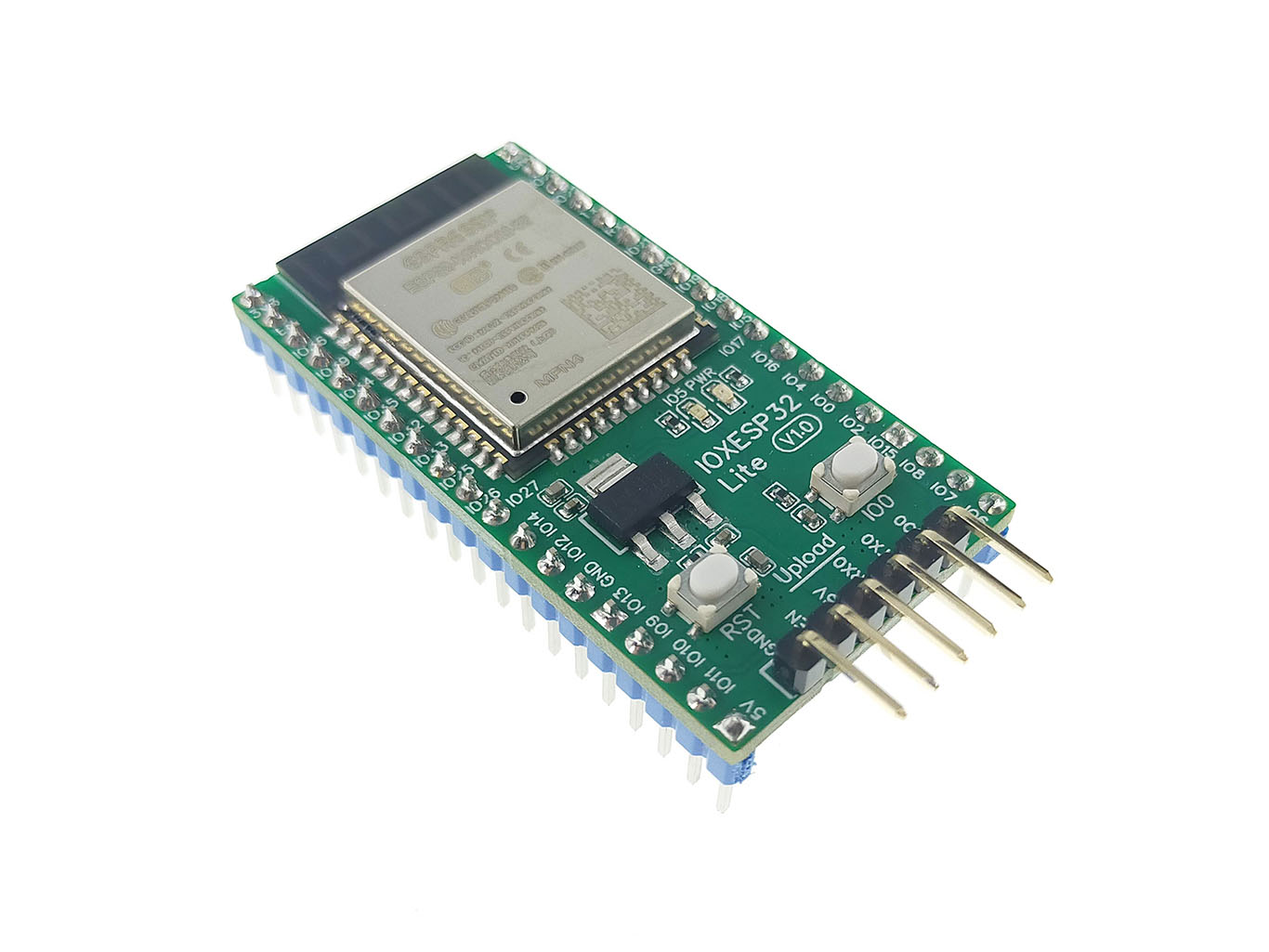

IOXESP32 Lite บอร์ดพัฒนา ESP32 รุ่นประหยัด

IOXESP32 Lite บอร์ดพัฒนา ESP32 รุ่นประหยัด ตัดวงจรส่วนอัพโหลดออก การอัพโหลดโปรแกรมต้องใช้ตัว IOXUploader โมดูลอัพโหลดโปรแกรมสำหรับ ESP8266 / ESP32 คุณสมบัติอื่น ๆ เหมือนกับรุ่น IOXESP32 ตำแหน่งขาตรงกัน ใช้งานได้กับทุกอุปกรณ์เสริม (shield และ Base) ในซีรีย์ IOXESP32

ใช้ชิป ESP32 เป็นหน่วยประมวลผล มีไอซีลดแรงดัน (LDO) จ่ายไฟ 3.3V ได้ 700mA ในตัว มาพร้อมหลอดแอลอีดีสีเขียวแสดงสถานะได้รับไฟเลี้ยง และสีส้มโปรแกรมได้อิสระ มีสวิตช์ Reset และ IO0 สำหรับบังคับเข้าโหมดอัพโหลดโปรแกรม

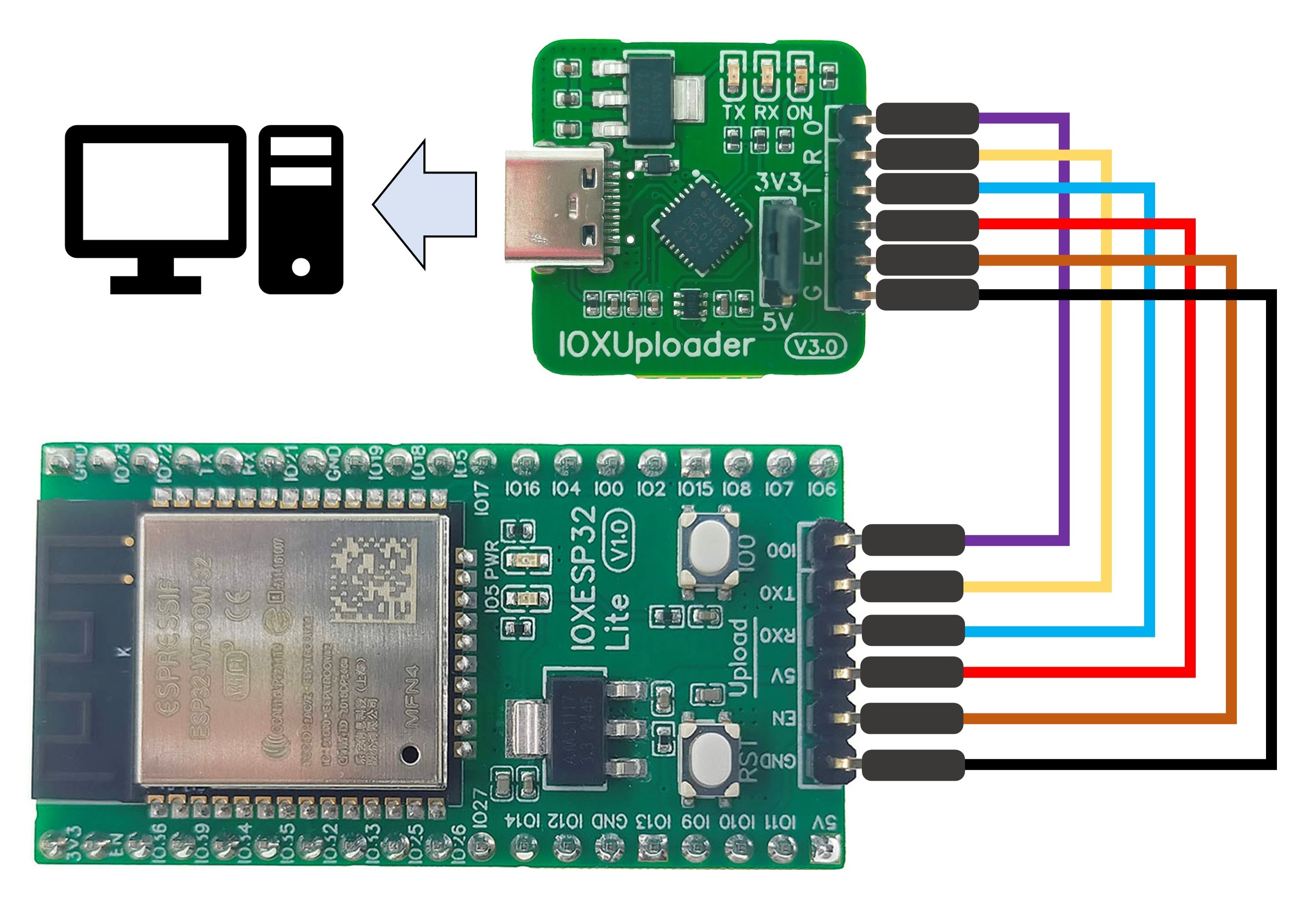

การอัพโหลดโปรแกรมแนะนำให้ใช้งาน IOXUploader โมดูลอัพโหลดโปรแกรมสำหรับ ESP8266 / ESP32 โดยต่อวงจรดังนี้

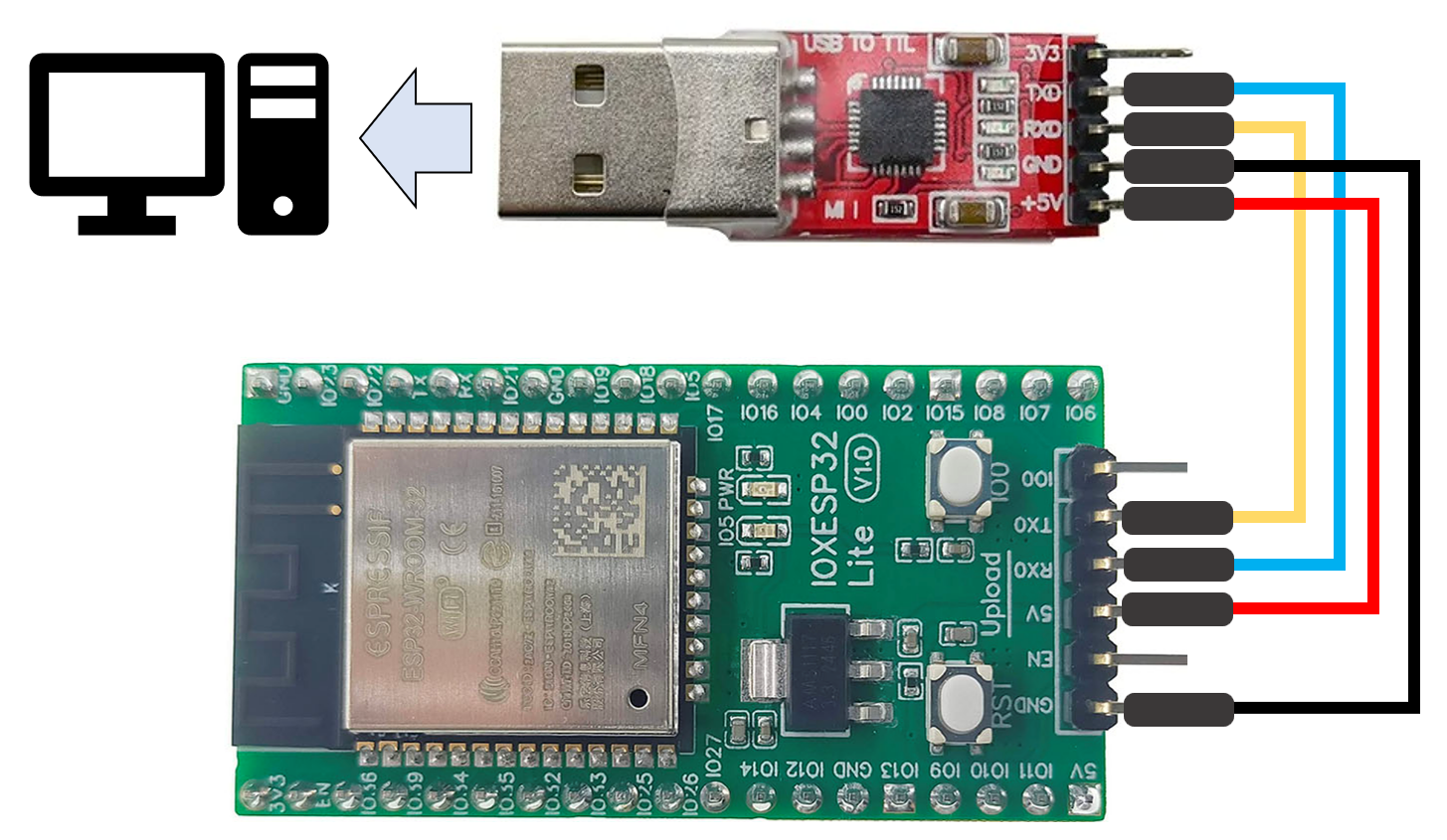

การอัพโหลดโปรแกรมด้วย USB to UART สามารถทำได้เช่นเดียวกัน แต่การอัพโหลดโปรแกรมทุกครั้งจะต้องกดปุ่ม IO0 และ RST ด้วย

รายละเอียดเชิงเทคนิค

• เป็นบอร์ดพัฒนา ESP32 ไมโครคอนโทรลเลอร์ 32 บิต 2 คอร์ ความเร็ว 240 MHz
• รองรับการเชื่อมต่อ WiFi (2.4G) และบลูทูธ 4.2
• มีพื้นที่เก็บโปรแกรม (Flash) ขนาด 4 MB และแรม (SRAM) ขนาด 520 kB
• รองรับการเชื่อมต่อ I2C จำนวน 2 ช่อง, SPI จำนวน 2 ช่อง, UART จำนวน 3 ช่อง, I2S จำนวน 2 ช่อง, ADC จำนวน 16 ช่อง (ใช้งานได้ 8 ช่อง หากใช้ WiFi), DAC จำนวน 2 ช่อง, CAN จำนวน 1 ช่อง
• ใช้แรงดันไฟฟ้า 3.3V เป็นหลักในการทำงาน มีไอซี LDO แปลงไฟ 5V จาก USB-C เป็น 3.3V เลี้ยงวงจรทั้งบอร์ด
• จำนวนขา 38 ขา
• เสาอากาศแบบ PCB บนโมดูล ESP32 (ไม่ต้องต่อเสา WiFi เพิ่ม)
• ใช้อุปกรณ์แท้ทั้งบอร์ด สั่งตรงจากผู้ผลิต
• ใช้งานได้กับบอร์ดเสริมในซีรีย์ IOXESP32 ทั้งหมด
• รองรับการเขียนโปรแกรมสั่งงานด้วยภาษา C/C++ ทั้งแบบ Arduino และ ESP-IDF
• รองรับการเขียนโปรแกรมภาษาไพทอนด้วย MicroPython
• รองรับการเขียนโปรแกรมแบบบล็อกด้วย microBlock IDE
• ขนาด 25.4 * 48.26 มิลลิเมตร (1000 * 1900 mil)

เอกสารที่เกี่ยวข้อง

• วงจรของบอร์ด IOXESP32 Lite : https://dl.ioxesp32.com/IOXESP32%20Lite/Schematic.pdf
• ไฟล์รูป Pinout : https://dl.ioxesp32.com/IOXESP32%20Plus/Pinout/IOXESP32+%20V2%20Pinout.png
• Dimension : https://dl.ioxesp32.com/IOXESP32%20Lite/Dimension.pdf
