ATD3.5-S3 RS485 shield โมดูลเสริม RS485 / Modbus RTU สำหรับ ATD3.5-S3

ATD3.5-S3 RS485 shield โมดูลเสริม RS485 / Modbus RTU สำหรับ ATD3.5-S3 ใช้เชื่อมต่อเพื่ออ่านค่าอุปกรณ์ Modbus RTU โดย ArtronShop ทดสอบกับอุปกรณ์ดังนี้

• XY-MD02 เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RTU / RS485
• ATS-LUX เซ็นเซอร์แสงความแม่นยำสูง RS485 Modbus
• ATS-CO2 เซ็นเซอร์วัดก๊าซคาร์บอนไดออกไซด์คุณภาพสูง RS485 Modbus
• ATS-TH เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง Modbus RS485
• เซ็นเซอร์วัดความชื้นในดิน RS485 Soil Sensor
• เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RS485 SHT30

มาพร้อมจุดจั้มเลือกใช้ Terminal Resistor (RT) สามารถต่อเข้ากับ ATD3.5-S3 ได้โดยตรง เขียนโปรแกรมสั่งงานด้วยภาษา C/C++ ในแพลตฟอร์ม Arduino ใช้ไลบรารี่ ModbusMaster รองรับการอ่านค่า/เขียนค่าทุก Function Code และทุก ID

สินค้านี้ใช้ร่วมกับ

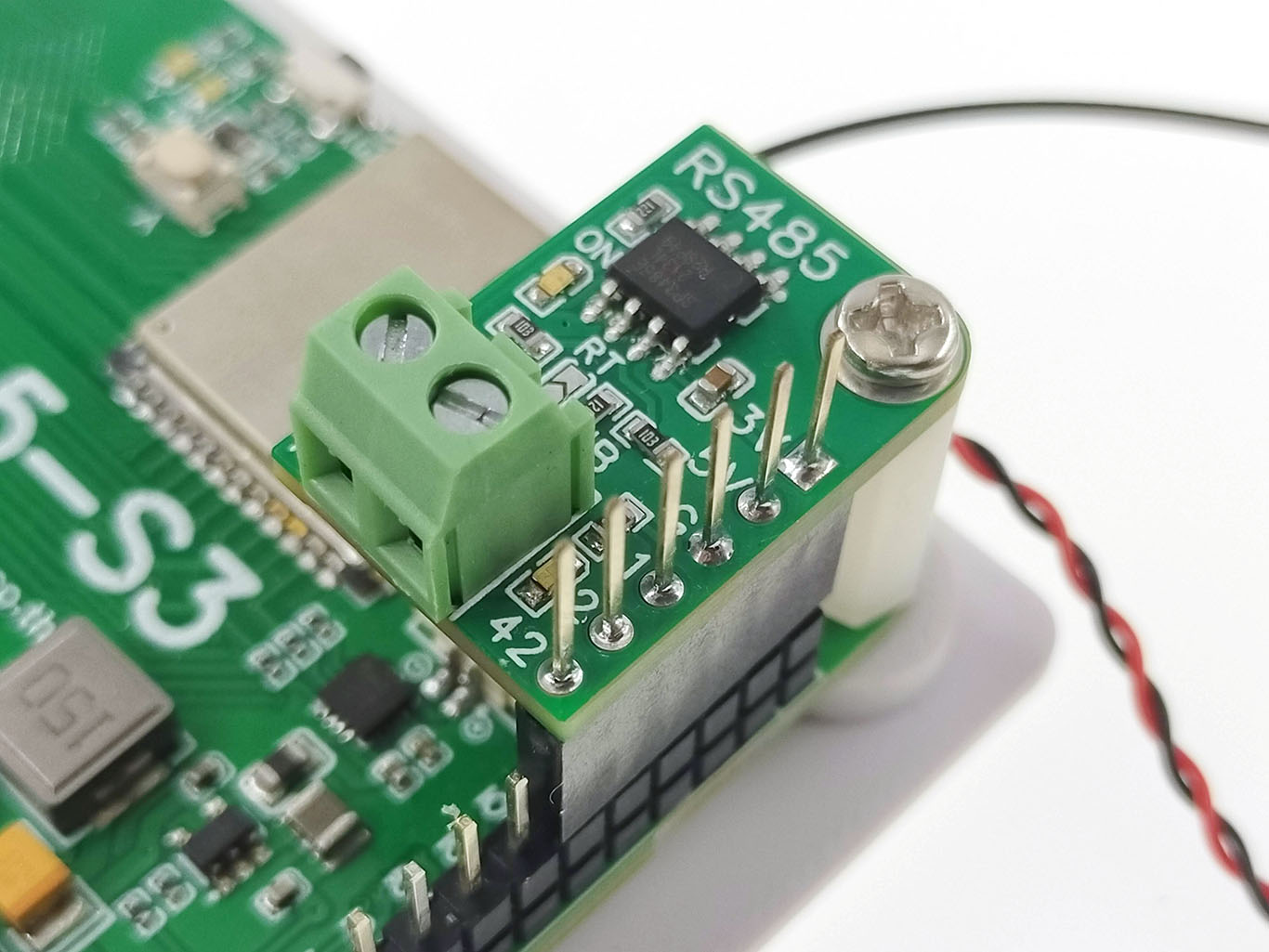

ATD3.5-S3 บอร์ด ESP32-S3 พร้อมจอ 3.5 นิ้ว ทัช

*ขอสงวนสิทธิ์จำหน่ายสินค้านี้ให้เฉพาะลูกค้าที่ซื้อ ATD3.5-S3 เท่านั้น

รายละเอียดเชิงเทคนิค

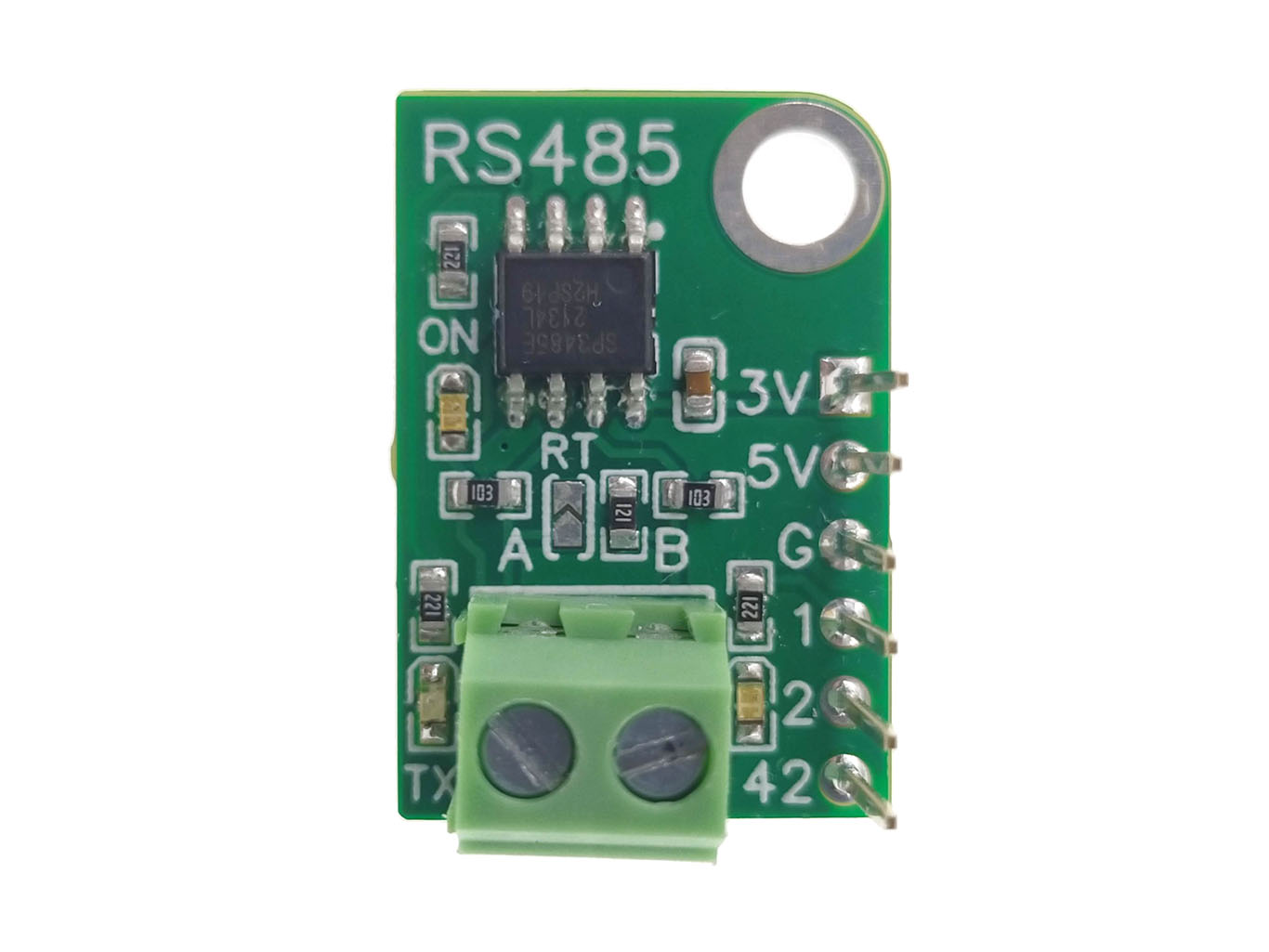

• ใช้เป็นอุปกรณ์เสริมให้ ATD3.5-S3 เชื่อมต่ออุปกรณ์ RS485 / Modbus RTU ได้

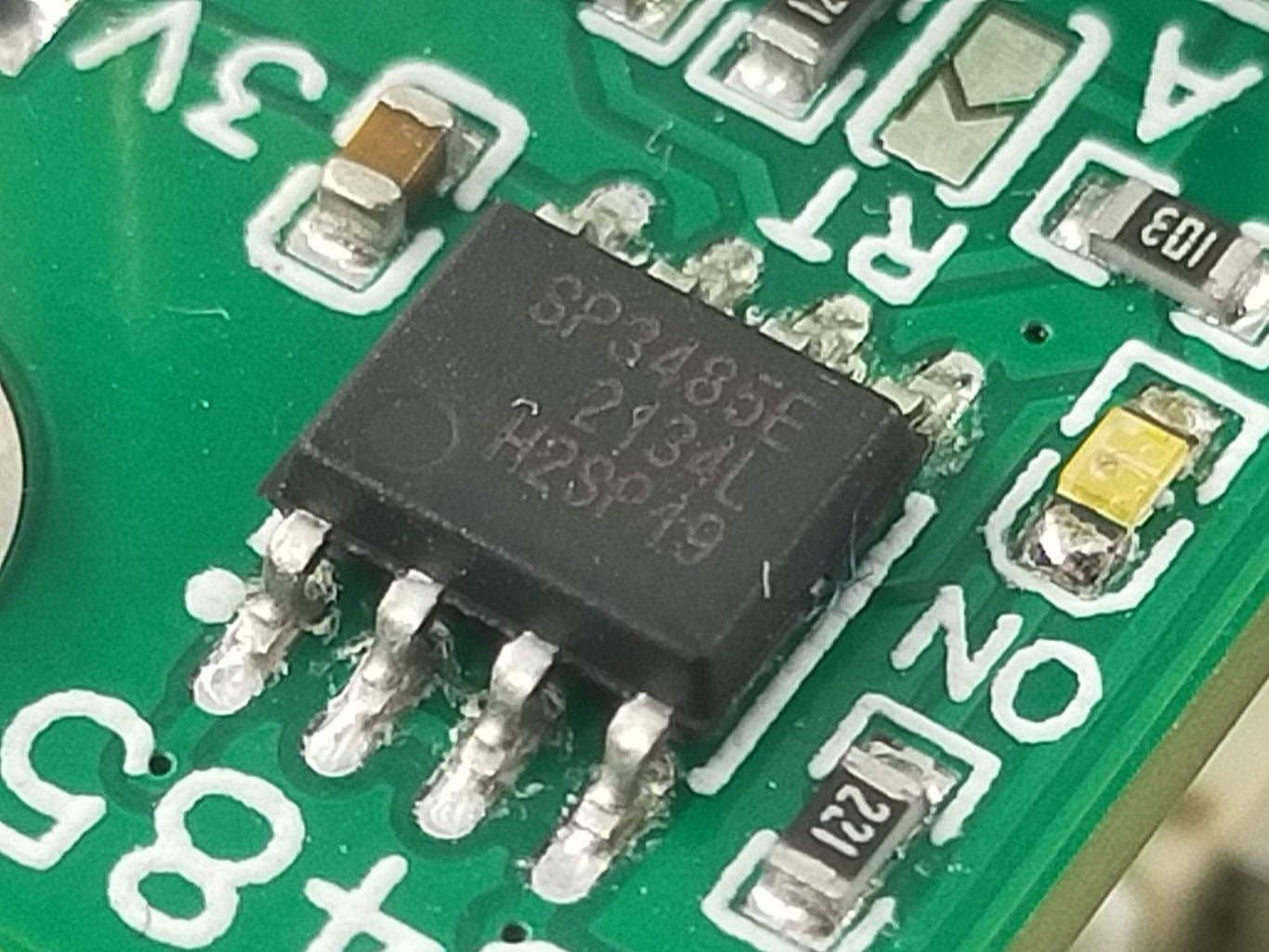

• ใช้แปลงสัญญาณ RS485 เป็น UART
• จุดต่อ A, B ใช้เทอมินัลขนาด 3.81 มิลลิเมตร

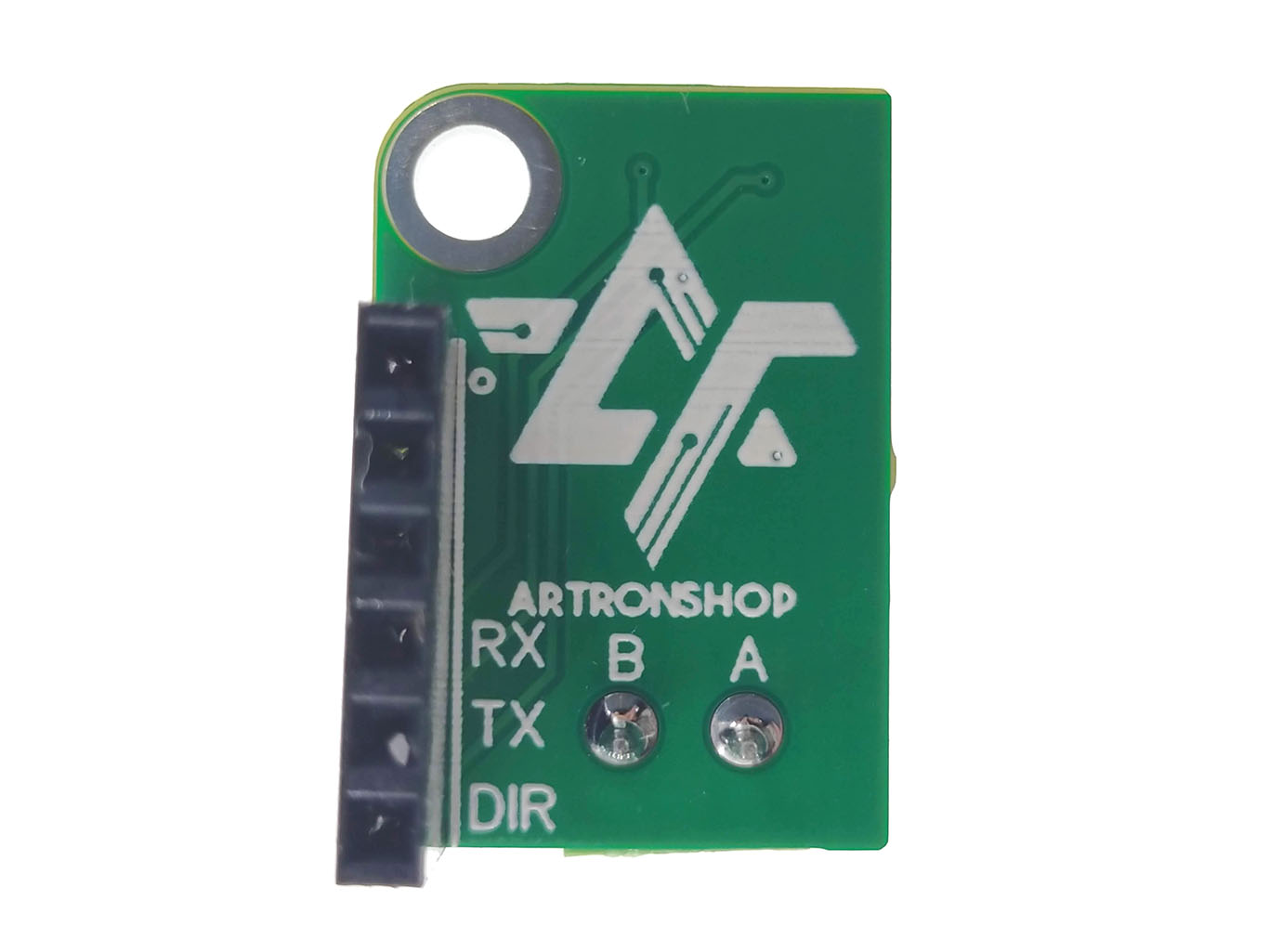

• ใช้ขาต่อใช้งาน 3 ขา คือ RX (RO), TX (DI), DIR (RE/DE)
• ใช้แรงดันไฟฟ้า 3.3V ในการทำงาน
• มีหลอดแอลอีดีสีเขียว แสดงสถานะได้รับไฟเลี้ยง
• มีหลอดแอลอีดีสีน้ำเงินและสีฟ้า แสดงสถานะรับ-ส่งข้อมูล

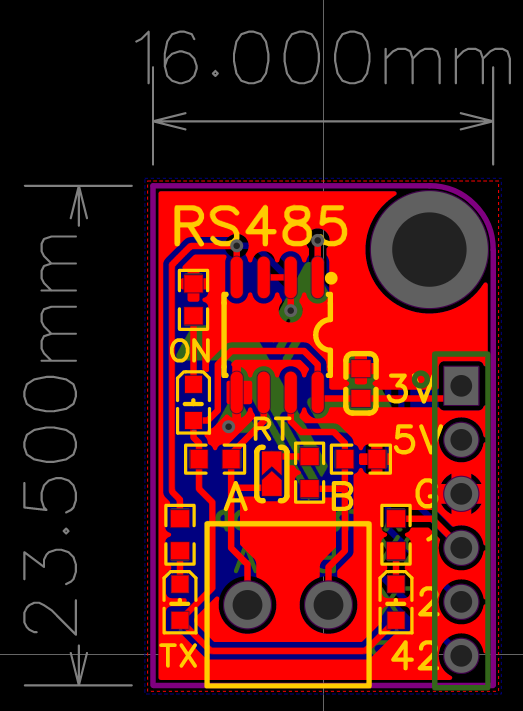

• ขนาด 16*23.5 มิลลิเมตร

สินค้าประกอบด้วย

1. ATD3.5-S3 RS485 shield จำนวน 1 ชิ้น
2. เสารองน็อต ไนล่อน จำนวน 1 ชิ้น

การใช้งาน

ATD3.5-S3 | EP.19 การเชื่อมต่อกับอุปกรณ์ Modbus RTU (XY-MD02) (ดาวน์โหลดสไลด์)

ดูคลิปสอนใช้จอ ATD3.5-S3 อื่น ๆ ได้ที่ https://www.youtube.com/watch?v=DPCeFnnydxU&list=PLPNtwY2m8Knh0PPud7tMRV3DWBx__7Rar
