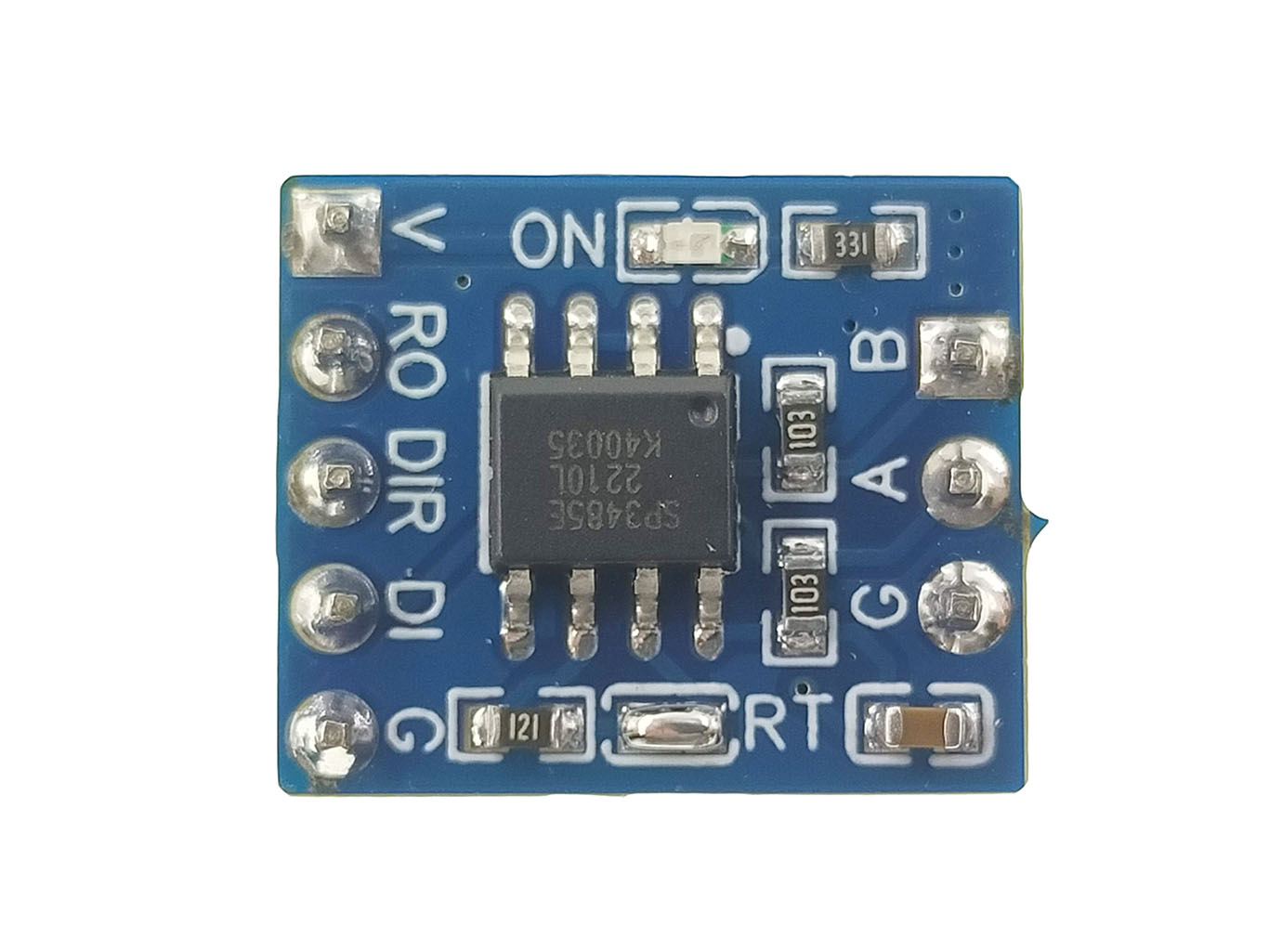

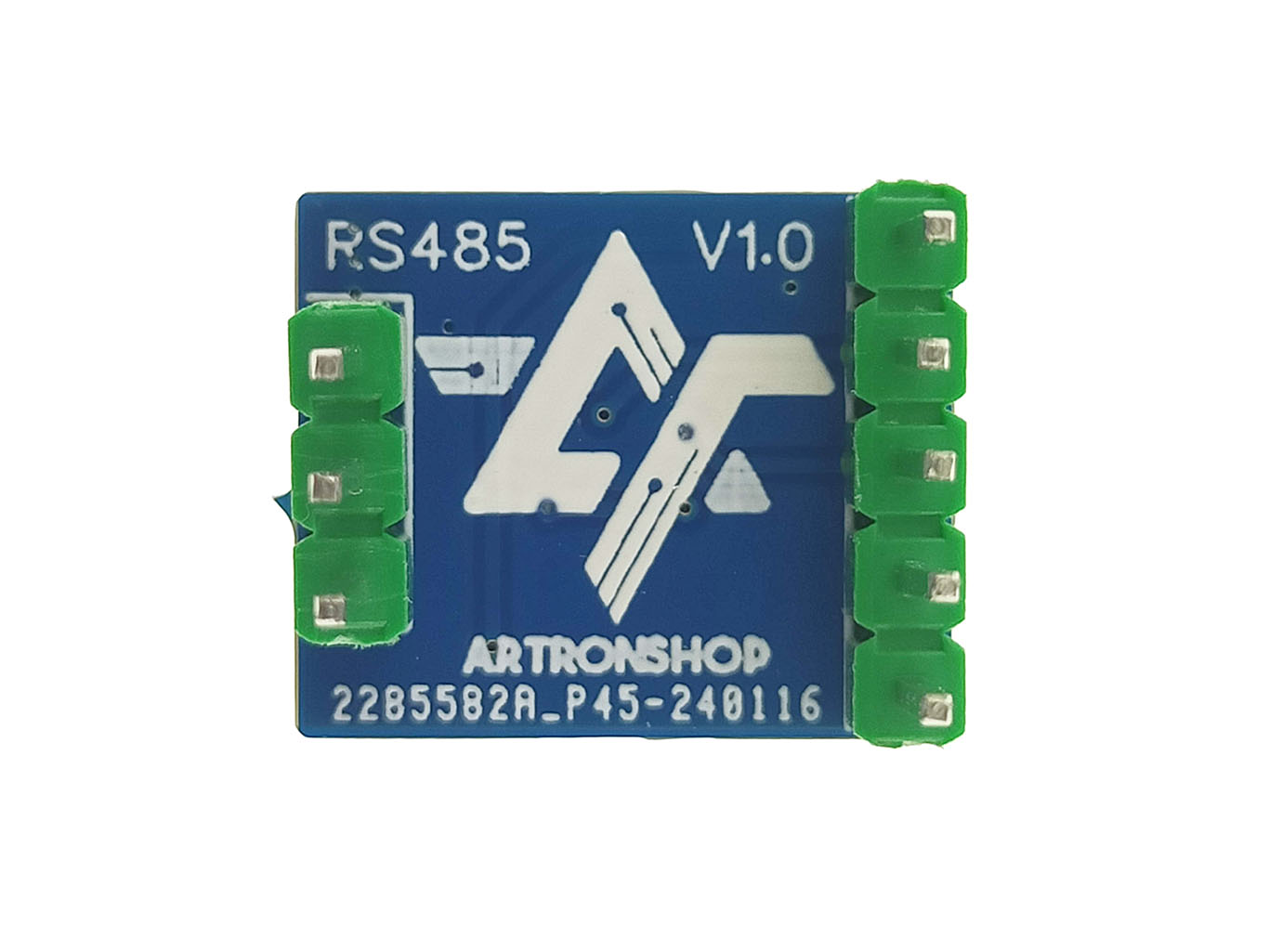

SP3485 โมดูลแปลง RS485 3.3V 5V UART to RS485 Module

SP3485 โมดูลแปลง RS485 3.3V 5V ใช้ร่วมกับ ESP32, Arduino และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ได้ทุกรุ่น ติดต่อสื่อสารกับเซ็นเซอร์ RS485 / Modbus RTU ความเร็วสูงสุด 10 Mbps มีจุดจั้มเลือกใช้ RT (Terminal Resistor) ขนาดเล็ก เสียบลงโพรโทบอร์ดได้ รองรับระบบแรงดัน 3.3V และ 5V ใช้ไอซีแปลงสัญญาณ SP3485 ยี่ห้อ MaxLinear

ทาง ArtronShop ทดสอบแล้วว่าใช้งานร่วมกับเซ็นเซอร์เหล่านี้ได้ปกติ

• XY-MD02 เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RTU / RS485
• ATS-LUX เซ็นเซอร์แสงความแม่นยำสูง RS485 Modbus
• ATS-CO2 เซ็นเซอร์วัดก๊าซคาร์บอนไดออกไซด์คุณภาพสูง RS485 Modbus
• ATS-TH เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง Modbus RS485
• เซ็นเซอร์วัดความชื้นในดิน RS485 Soil Sensor
• เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RS485 SHT30

รองรับการเขียนโปรแกรมสั่งงานทุกภาษา สำหรับ Arduino มีไลบรารี่และโค้ดตัวอย่าง ModbusMaster พร้อมใช้งาน

รายละเอียดเชิงเทคนิค

• ใช้เป็นตัวกลางให้ไมโครคอนโทรลเลอร์อ่านค่าจากอุปกรณ์ Modbus RTU / RS485 ได้
• รองรับแรงดันไฟฟ้า 3.3V - 5V ใช้กับ ESP32, ESP8266, RP2040 และบอร์ด Arduino ทุกรุ่นได้
• ทำงานแบบ Half-Duplex การกำหนดรับ-ส่งข้อมูล ต้องควบคุมขา DIR (RE/DE)
• เสียบลงโพรโทบอร์ดได้
• มี Termination Resistor มาในตัว ค่า 120 โอห์ม สามารถบัดกรีจุดจั้มเพื่อเลือกใช้ / ไม่ใช้ ได้
• มีไฟแสดงสถานะได้รับไฟเลี้ยง

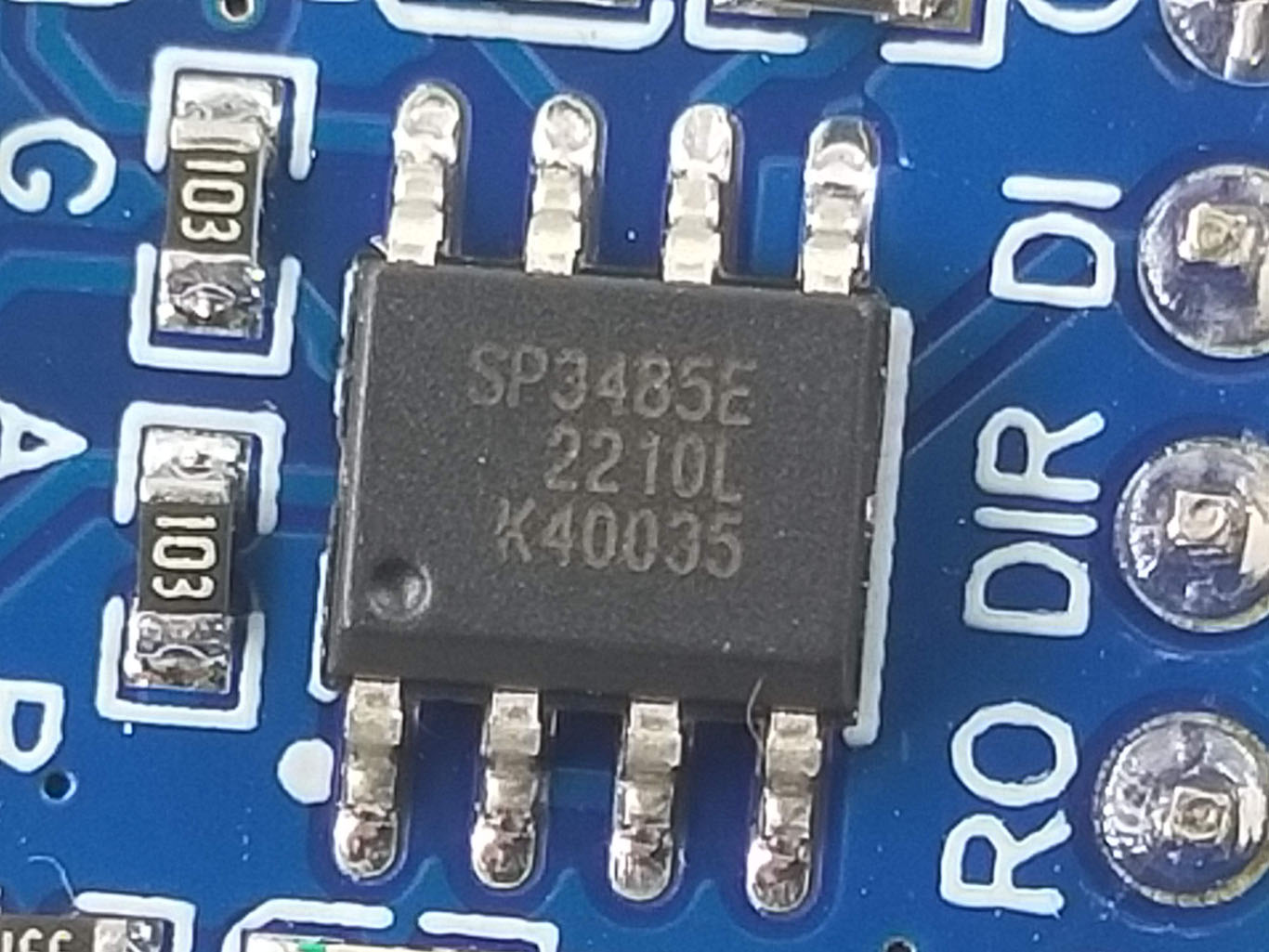

• ใช้ไอซีแปลงสัญญาณ SP3485 ยี่ห้อ MaxLinear

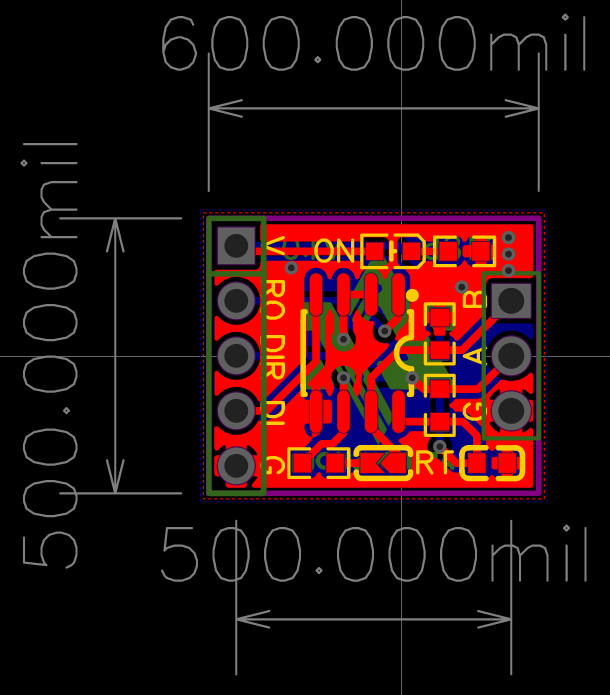

• ขนาด 15.24 * 12.7 มิลิเมตร (600 * 500 mil)

การใช้งาน

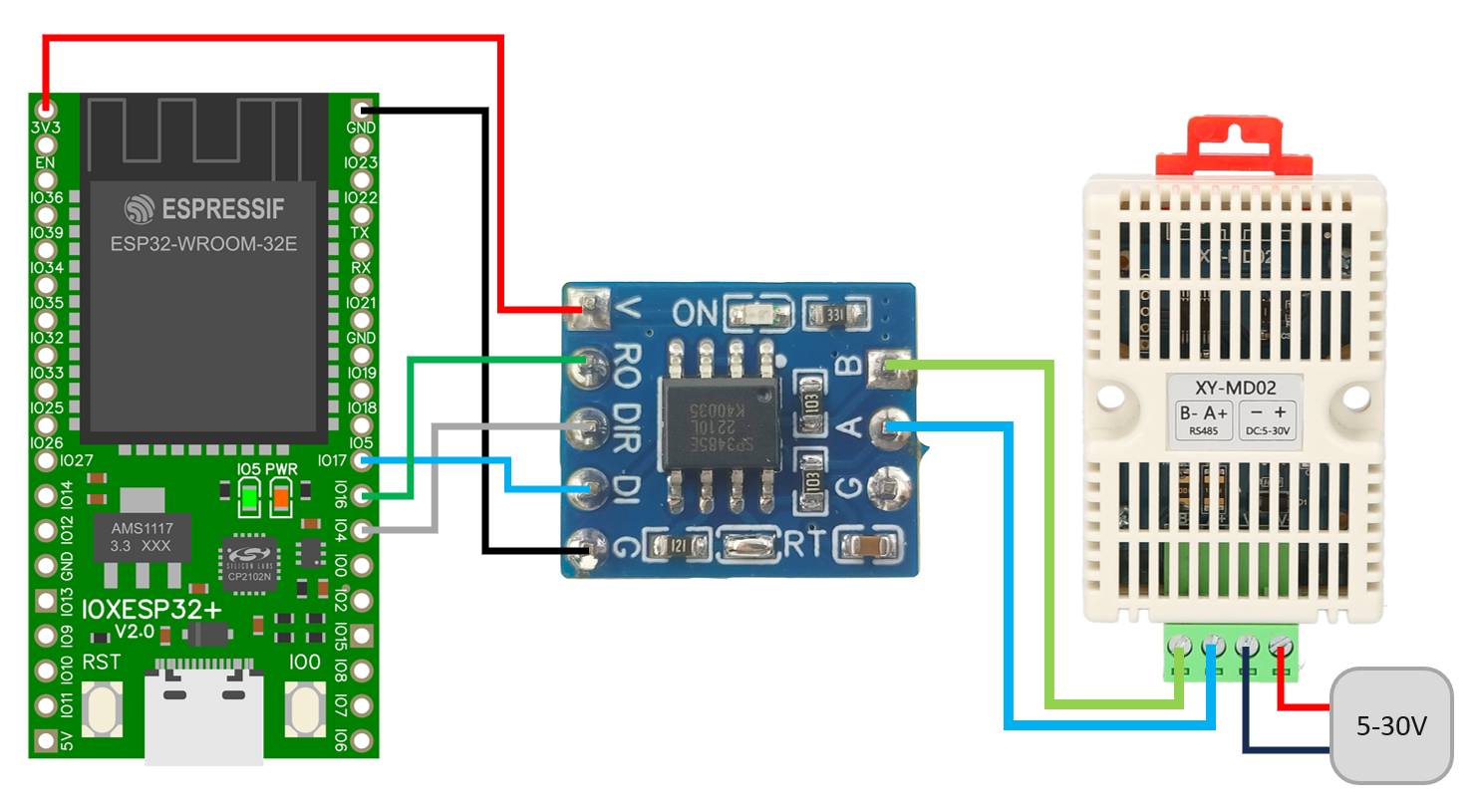

ตัวอย่างการใช้ร่วมกับ IOXESP32 (บอร์ด ESP32) และ XY-MD02 เซ็นเซอร์วัดอุณหภูมิและความชื้น Modbus RTU / RS485 ต่อวงจรดังนี้

ใช้โค้ดโปรแกรมต่อไปนี้ (ต้องติดตั้งไลบรารี่ ModbusMaster ก่อนด้วย)

• https://gist.github.com/maxpromer/127d5eaf34e10fb9bbba6f9986213efd

หลังจากต่อวงจรและอัพโหลดโปรแกรมแล้ว เปิด Serial Monitor ขึ้นมา จะแสดงค่าอุณหภูมิและความชื้นที่วัดได้ดังรูป
