ชุดสมาร์ทฟาร์มจอทัช HandySense พร้อมใช้งาน

ชุด Smart Farm จอทัช HandySense พร้อมใช้งาน เป็นชุดบอร์ดควบคุมพร้อมเซ็นเซอร์และตัวจ่ายพลังงาน รองรับการควบคุมด้วยการตั้งเวลา (สั่งรดน้ำตามเวลา/เปิด-ปิดไฟตามเวลา) การใช้ค่าอุณหภูมิ(เปิด-ปิดพัดลม/ระบบพ่นหมอก) และการใช้ค่าความชื้นในดิน (รดน้ำอัตโนมัติ) เชื่อมต่ออินเตอร์เน็ตผ่าน WiFi สามารถดูค่า-ตั้งค่าผ่านหน้าจอหน้าเครื่อง หรือผ่านระบบ HandySense สามารถเข้าใช้งานได้ทั้งบนเครื่องคอมพิวเตอร์และโทรศัพท์มือถือ มีคู่มือเริ่มต้นใช้งาน รับประกันทำตามคู่มือใช้งานได้แน่นอน

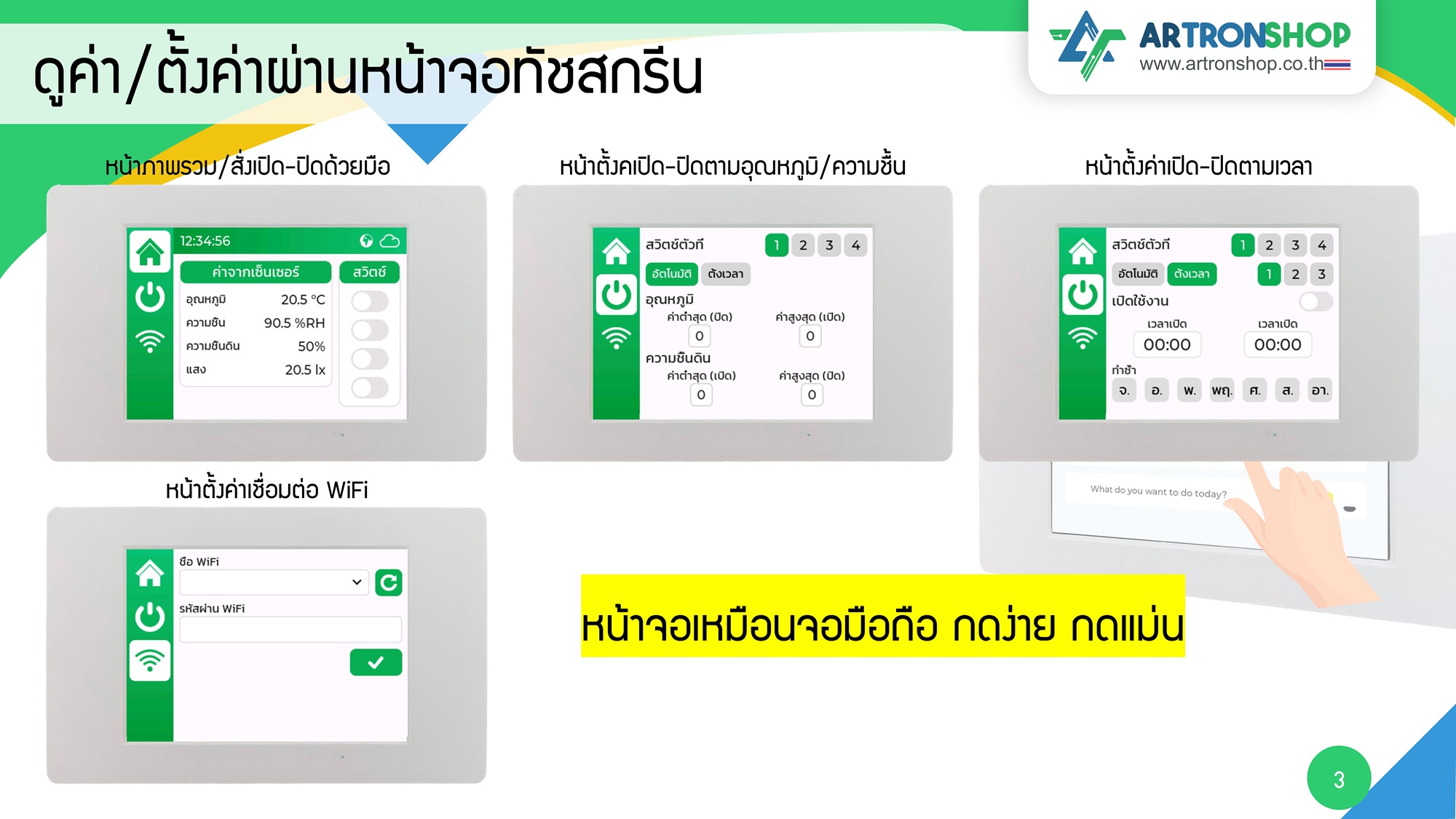

หน้าจอระบบทัชสกรีน มีหน้าภาพรวมแสดงผลค่าเซ็นเซอร์ และสั่งเปิด-ปิดช่องเอาต์พุตด้วยมือ, มีหน้าตั้งค่าทำงานอัติโนมัติ, มีหน้าตั้งค่าเปิด-ปิดตามเวลา (ไทม์เมอร์) และหน้าตั้งค่าเชื่อมต่อ WiFi

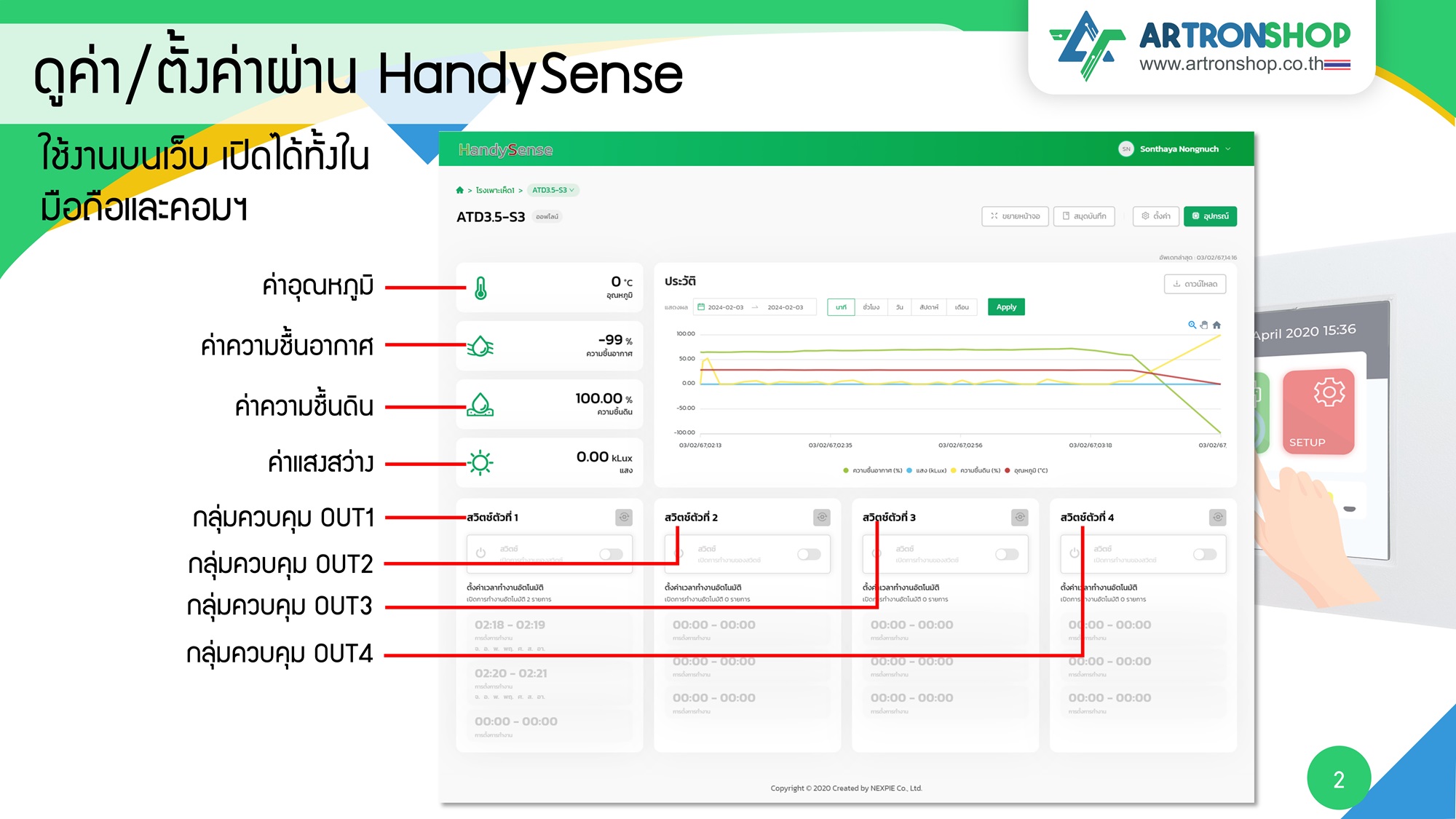

รองรับการเชื่อมต่อกับ HandySense แสดงค่าอุณหภูมิ ความชื้นอากาศ ความชื้นดิน แสงสว่างปัจจุบัน และมีกราฟแสดงค่าย้อนหลัง สามารถ Export ข้อมูลออกมาวิเคราะห์ต่อได้ รองรับการควบคุมด้วยมือ, ตั้งค่าทำงานอัติโนมัติ, ตั้งค่าเปิด-ปิดตามเวลา (ไทม์เมอร์)

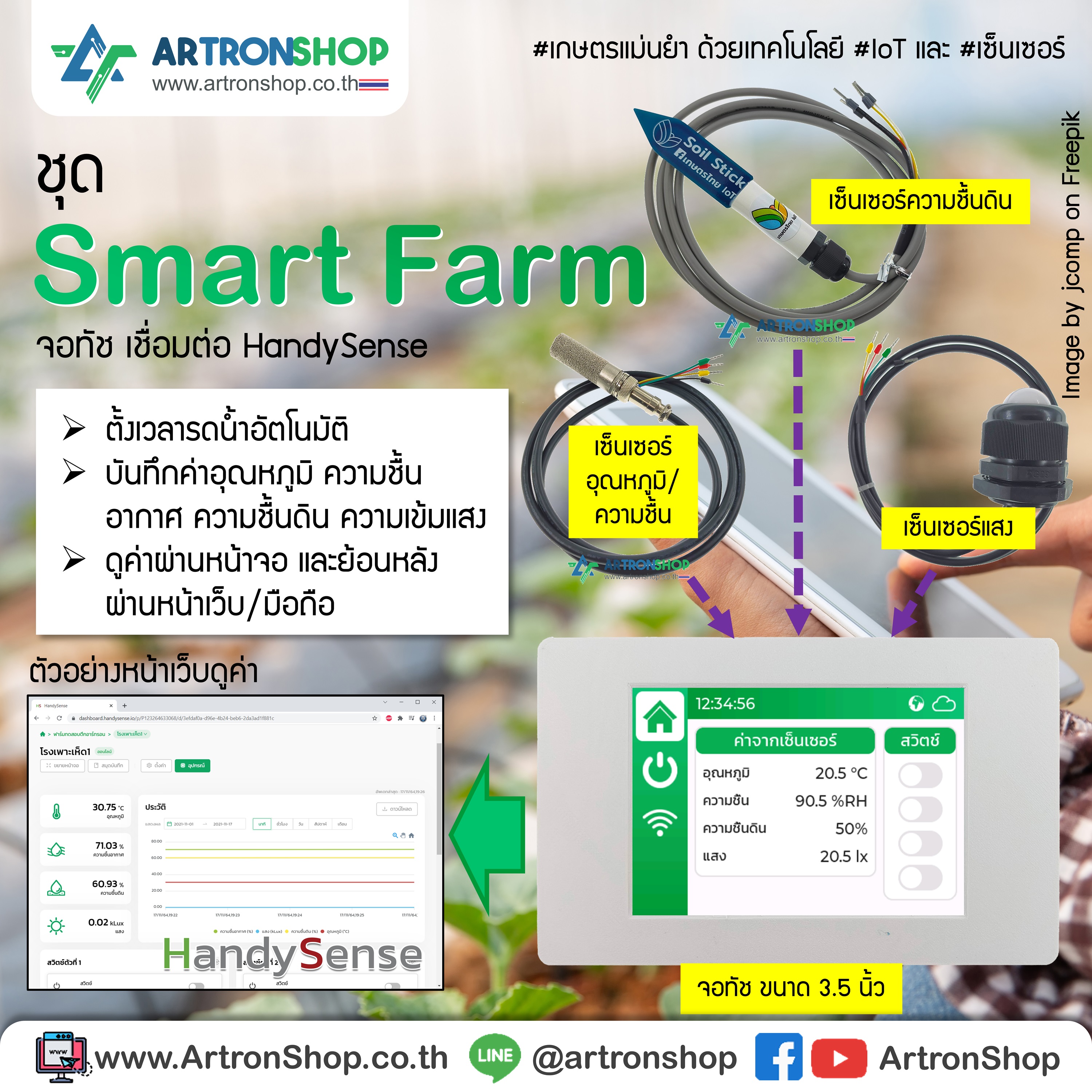

อุปกรณ์ที่มีในชุดประกอบด้วย ATD3.5-S3 ซึ่งเป็นบอร์ดควบคุมหลัก, ต่อกับบอร์ดขยาย ATD3.5-S3 Farm1 shield, เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง SHT45, เซ็นเซอร์วัดความชื้นในดิน เกษตรไทย IoT, เซ็นเซอร์วัดแสง โดมตะวัน, อะแดปเตอร์จ่ายไฟ 12V 1A (กดลิ้งอ่านรายละเอียดแต่ละอุปกรณ์ในหัวข้อ สินค้าประกอบด้วย)

การต่อเซ็นเซอร์วัดอุณหภูมิและความชื้น SHT45, เซ็นเซอร์วัดแสงโดมตะวัน ให้ต่อผ่านช่อง I2C (ตามมาตรฐาน HandySense) ลากสายได้ยาวสุด 3 เมตร

เซ็นเซอร์วัดความชื้นในดินสามารถลากสายได้ยาวสุด 10 เมตร

การจ่ายไฟ รองรับไฟเข้าทั้ง DC และ AC แรงดัน 7V ถึง 30V มีอุปกรณ์ป้องกันไฟกระชากในตัว ในชุดมีอะแดปเตอร์ 12V 1A ให้ เพียงพอสำหรับจ่ายไฟเลี้ยงบอร์ดควบคุม เซ็นเซอร์ทั้งหมด และพอสำหรับต่อโซลินอยด์วาวด์ 3 - 5 ตัว

รายละเอียดเชิงเทคนิค

• เป็นชุดฟาร์มอัจฉริยะ / สมาร์ทฟาร์ม / เกษตรแม่นยำ
• เหมาะสำหรับโรงเรือนปิด หรือแปลงผักขนาดเล็ก หรือระบบปิด
• วัดค่าอุณหภูมิอากาศ ความชื้นอากาศ ความเข้มแสง และความชื้นในดิน
• บันทึกค่าขึ้นระบบคลาวด์ สามารถกดดูค่าย้อนหลังได้ตลอดเวลา
• สามารถ Export ค่าออกมาวิเคราะห์ต่อได้
• รองรับการตั้งค่ารดน้ำอัตโนมัติด้วยการตั้งเวลา
• รองรับการตั้งค่ารดน้ำอัตโนมัติด้วยค่าความชื้นในดินต่ำ
• รองรับการตั้งค่าพ่นหมอกอัตโนมัติโดยใช้ค่าอุณหภูมิ
• รองรับการตั้งค่าเปิด-ปิดพัดลมระบายอากาศด้วยอุณหภูมิ
• รองรับการสั่งเปิด-ปิดไฟด้วยการตั้งเวลา
• รองรับการต่ออุปกรณ์เอาต์พุสูงสุด 4 ช่อง แต่ละช่องทนกระแสไฟฟ้าสูงสุด 10A (2,200W หากใช้ไฟบ้าน)
• รองรับการสั่งเปิด-ปิดช่องเอาต์พุตด้วยมือ
• หน้าจอควบคุมขนาด 3.5 นิ้ว ทัชสกรีนระบบ Capacitive
• มีวงจรนับเวลาในตัว นับเวลาต่อเนื่องแม้ไม่มีอินเตอร์เน็ต / ไฟดับ
• มีเฟิร์มแวร์เชื่อมต่อ HandySense พร้อมใช้งาน แจกโค้ดให้นำไปแก้ไข UI/UX ได้ตามต้องการ พัฒนาด้วย PlatformIO

สินค้าประกอบด้วย (กดที่ชื่อเพื่ออ่านรายละเอียด)

1. ATD3.5-S3 บอร์ด ESP32-S3 พร้อมจอ 3.5 นิ้ว ทัช Capacitive จำนวน 1 ชุด
2. ลำโพง 3W จำนวน 1 ชิ้น
3. ชุดเสาอากาศ WiFi หัว SMA พร้อมสาแปลง IPX จำนวน 1 ชุด
4. สาย USB-C ความยาว 1 เมตร จำนวน 1 เส้น
5. ตัวดันกล่อง จำนวน 4 ชิ้น
6. ATD3.5-S3 Farm1 shield บอร์ดเสริม ATD3.5-S3 ทำระบบฟาร์มอัจฉริยะ จำนวน 1 ชุด
7. แบตเตอรี่ CR1220 จำนวน 1 ก้อน
8. ชุดเสารองน็อต สำหรับยึดกับ ATD3.5-S3 จำนวน 4 ชุด
9. SHT45 เซ็นเซอร์วัดอุณหภูมิและความชื้นความแม่นยำสูง ±0.1°C / ±1.0%RH หัวกันน้ำ I2C จำนวน 1 ชุด
10. เซ็นเซอร์วัดความชื้นในดิน Capacitive เกษตรไทย จำนวน 1 ชุด
11. โดมตะวัน เซ็นเซอร์วัดแสงอาทิตย์กันน้ำ I2C BH1750 จำนวน 1 ชุด
12. อะแดปเตอร์ 12V 1.5A 18W วัตต์เต็ม หัวเข็มเสียบ Terminal จำนวน 1 ชุด

การใช้งาน

กดปุ่มด้านล่าง
ดาวน์โหลดเอกสาร การใช้ ATD3.5-S3 เชื่อมต่อ HandySense (PDF)

คลิปสอนใช้งาน ATD3.5-S3 เชื่อมต่อ HandySense
